7.2. СРЕДСТВА ОБЕСПЕЧЕНИЯ
И СТРУКТУРА САПР Т
Подсистемы САПР
Функционирование САПР Т возможно только при
наличии и взаимодействии всех перечисленных средств автоматизированного
проектирования. Средства автоматизированного проектирования объединяют в
подсистемы САПР Т, которые деляг на проектирующие и обслуживающие
подсистемы.
Проектирующие подсистемы могут быть проектно-зависимыми и
проектно-независимыми (инвариантными). Проектно-зависимые подсистемы
предназначены для выполнения проектных процедур, специфичных для
некоторого класса технологических задач. Проектно-независимые подсистемы
рассчитаны на выполнение типовых проектных процедур и, следовательно,
могут использоваться для более широкого класса технологических задач.
Обслуживающие подсистемы САПР предназначены для обеспечения нормального
функционирования проектирующих подсистем. К ним относятся: подсистемы
кодирования, контроля и преобразования информации; формирования и
тиражирования технической документации; информационно-поисковые системы;
системы управления банками данных.

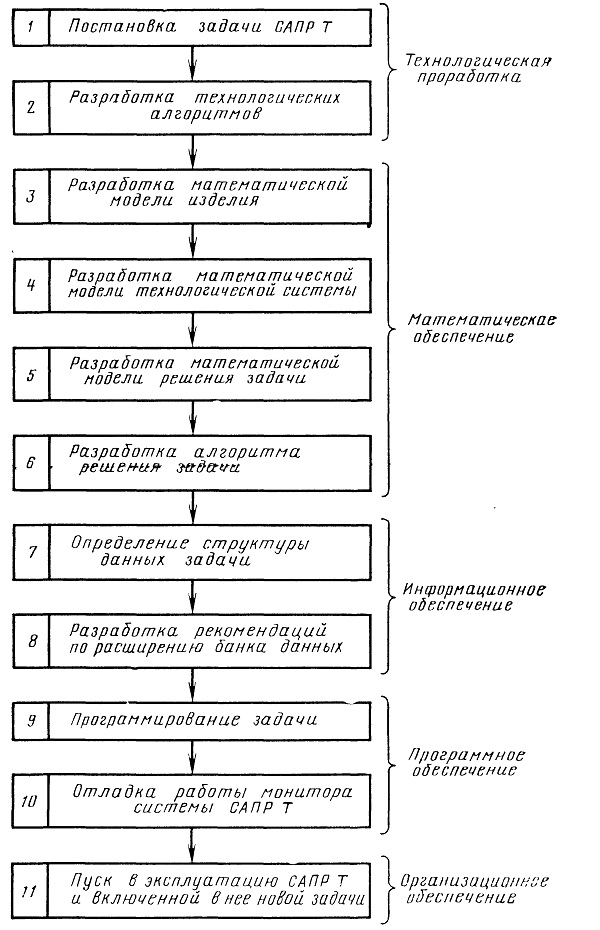

Рис. 7.1. Этапы разработки САПР Т
