7.6. СТРУКТУРА И ПОРЯДОК РАЗРАБОТКИ ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ АВТОМАТИЗИРОВАННОГО ПРОЕКТИРОВАНИЯ

Информационное обеспечение — это совокупность сведений, необходимых для выполнения автоматизированного проектирования, представленных в заданной форме (ГОСТ 22487—77). Разработка информационного обеспечения занимает одно из важных мест при внедрении автоматизированных систем проектирования, а затраты на его разработку составляют около половины стоимости внедрения системы в целом.

Информационное обеспечение должно удовлетворять следующим требованиям: иметь блочную структуру, взаимосвязанную с системой математических моделей и программных модулей; осуществлять накопление, хранение и поиск информации; обеспечивать легкость и простоту пополнения, замены и корректировки данных, оперативность приема и обслуживания запросов потребителей; состав данных информационного обеспечения должен быть максимально унифицированным; обеспечивать информационную совместимость подсистем и компонентов САПР Т в процессе функционирования системы, а также совместимость с АСУ.

Структура информационного обеспечения определяется видами

информации и способами ее организации. Виды информации, используемой в САПР Т, систематизируются по пяти уровням со следующими признаками: объект моделирования, функциональное назначение, изменяемость, форма представления, тип данных (рис. 7.6).

В зависимости от объектов моделирования информационные разделы делят на информацию: об изделии, о технологической системе, о взаимодействии изделия и технологической системы. Информация об изделии включает информацию об обрабатываемом изделии в целом и ее поверхностях. Информация о технологической системе включает информацию об оборудовании, инструменте, приспособлениях, этапах изготовления изделия, операциях, переходах. Информация о взаимодействии изделия и технологической системы включает информацию о сетевых моделях технологической системы, матрицах взаимосвязей свойств изделий и технологических системах.

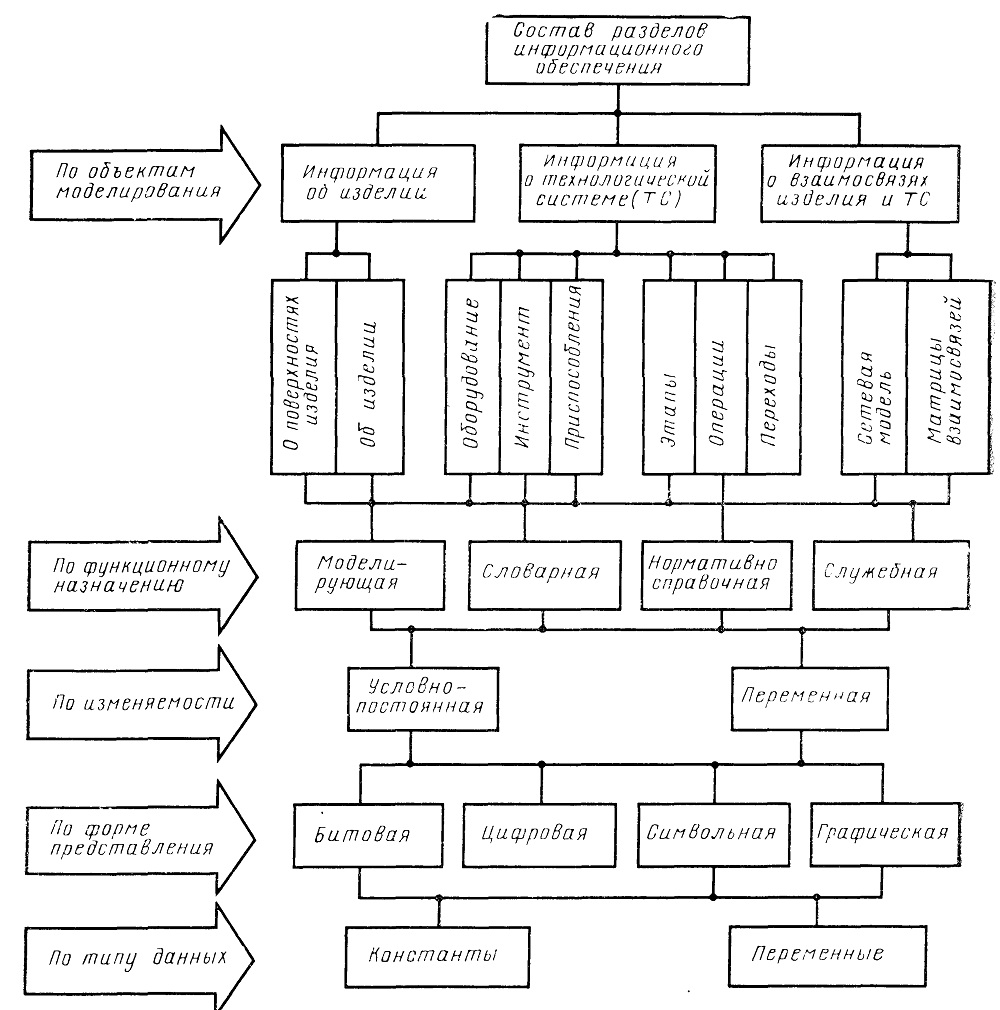

Рис. 7.6. Виды информации, используемые в САПР Т



Информация, вводимая в ЭВМ для решения задач технологического проектирования, по изменяемости разделяется на условнопостоянную и переменную. К условно-постоянной информации относится информация о технологической системе и взаимодействии изделия и технологической системы. Она отражает модели технологической системы, разрабатывается один раз и хранится в базе данных САПР Т. При необходимости она может корректироваться и дополняться.

Переменная информация формируется непосредственно перед решением задач технологического проектирования. Она состоит из двух информационных разделов: заказа на проектирование и исходных данных.

Наиболее прогрессивным способом хранения условно-постоянной информации САПР Т, наполнения и корректировки массивов является организация их в виде банка данных. Банк данных технологического назначения представляет собой базу данных, систему методов и средств, предназначенных для централизованного накопления, хранения, обновления, поиска и выдачи пользователю данных в процессе решения задач технологической подготовки производства.

База данных представляет собой идентифицированную совокупность взаимосвязанных данных, предназначенных для многоцелевого использования. В состав базы данных должна входить вся хранимая информация САПР Т. Структура базы данных должна обеспечивать объединение данных любого количества и объема, допускающих совместное использование данных для различных задач: минимальное время обработки данных, минимальную избыточность данных, минимальный объем памяти внешних запоминающих устройств ЭВМ для хранения данных и наиболее эффективный доступ к данным.

В состав программных средств банка данных в качестве основного компонента должны входить: система управления базой данных (СУБД), модули информационно-поисковой системы технологического назначения (ИПС ТН), система управления запросами (СУЗ).

Порядок разработки информационного обеспечения рассмотрим на примере подготовки информации для сетевой модели технологической системы.

Информационная модель технологической системы состоит из модулей, которые многократно используются разными программами и вводятся в ЭВМ один раз. В состав информационных модулей входят: словари обрабатываемых поверхностей; словари наименований элементов технологической системы; булевы матрицы свойств и взаимосвязей элементов технологической системы; таблицы технико-экономических параметров.

Разработка информационного обеспечения включает следующие этапы: 1) сбор информации о конструктивно-технологических свойствах изделий, выпускаемых производственным подразделени-ем; 2) систематизация данных о свойствах изделий, подготовка словаря поверхностей и таблиц свойств изделий (материалы, габариты и т. д.); 3) сбор информации о видах операций, оборудовании, приспособлениях и инструментах, применяемых при изготовлении изделий; 4) систематизация данных об оборудовании, приспособлениях и инструментах, подготовка словарей наименований, булевых матриц и таблиц свойств элементов технологической системы;

5) подготовка файлов исходной информации на машинных носителях.
