Женский халат для работы

Женский халат для работы - выкройка

(Размер 48, рис. 130)

Рис. 130. Женский халат для работы

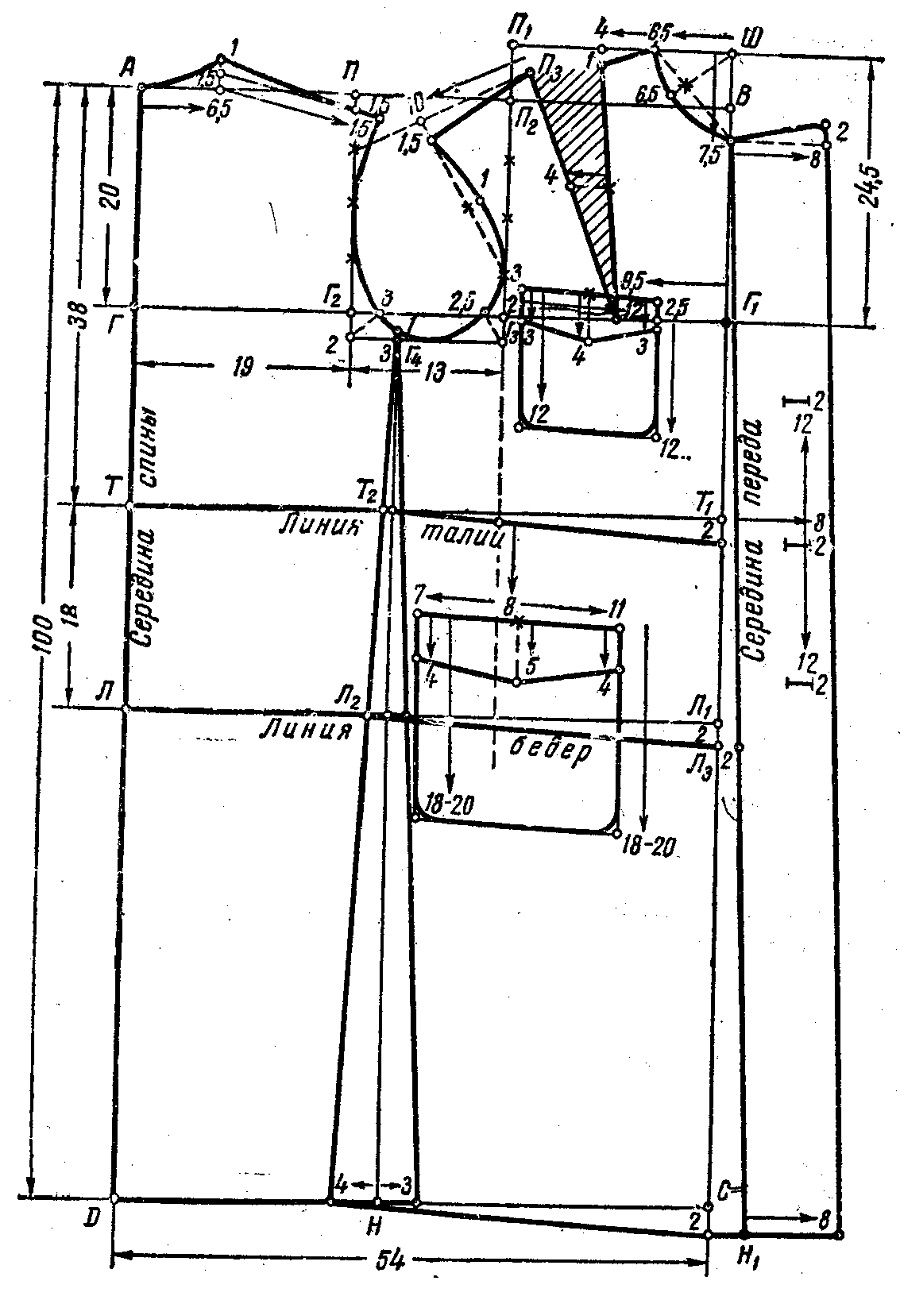

Рис. 131. Чертеж выкройки халата для работы

Для построения чертежа выкройки женского халата для работы (рис. 131)
необходимо снять следующие мерки.
1. Длина халата 100 см
2. Длина спины до талии 38 см
3. Длина плеча 13—14 см
4. Полуокружность шеи 18 см
5. Полуокружность над грудью 44 см
6. Полуокружность груди 48 см
7. Полуокружность бедер 50 см
8. Длина рукава 58 см
9 Полуокружность запястья 9 см

Построение чертежа выкройки

Вычерчивают прямоугольник ABCD.

Ширина халата. Линии прямоугольника АВ и DC равны 54 см (полуокружности груди по мерке плюс 6 см для всех размеров):

48+6=54.

Длина халата. Линии AD и ВС равны 100 см (длине халата по мерке).

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):

48:3+4=20.

От точки Г проводят вправо прямую линию до пересечения с линией ВС и точку пересечения обозначают буквой Г1.

Линия талии. От точки А вниз откладывают 38 см (длину спины до талии по мерке) и ставят точку Т, от которой проводят вправо прямую линию до пересечения ее с линией ВС. Точку пересечения обозначают буквой Т1.

Линия бедер. От точки Т вниз откладывают 18 см (для всех размеров) и ставят точку Л, от которой вправо проводят прямую линию до пересечения с линией ВС. Точку пересечения обозначают буквой Л1.

Ширина спины. От точки Г вправо откладывают 19 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 3 см для всех размеров):

48:3+3=19.

От точки Г2 вверх проводят прямую линию до пересечения с линией АВ. Точку пересечения обозначают буквой П.

Ширина проймы. От точки Г2 вправо откладывают 13 см метров и ставят точку Г3 (1/4 полуокружности груди по мерке плюс 1 см для всех размеров):

48:4+1—13.

Ширина проймы для размера 52 и последующих должна равняться 1/4 полуокружности груди.

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5 =24,5.

От точки Г3 вверх откладывают также 24,5 см а и ставят точку П1, а пересечение с линией АВ обозначают буквойП2. Точки Ш и П1 соединяют.

Линия спуска проймы. Линии ПГ2 и П2Г3 удлиняют вниз на 2 см и соединяют их.

Линия бока. От точки 2 вправо откладывают 3 см и ставят точку Г4 от которой опускают вниз прямую линию до пересечения с линией DC, и обозначают его буквой
H.

Вспомогательные точки плеча и проймы. Линии ПГ2 и П2Г3 делят на четыре равные части.

Построение спины

Вырез горловины. От точки Л вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки 6,5 вверх откладывают 1,5 см, от точки 1,5 вверх откладывают 1 см. Точки А и 1 соединяют вогнутой линией.

Наклон плеча. От точки П вниз откладывают 1,5 см.

Линия плеча. От точки 1,5 (горловина) через точку 1,5 (наклон плеча) проводят линию плеча длиной 15 см (длину плеча по мерке плюс 1 см для всех размеров):

14+1=15.

Точку 1 (горловины) соединяют с линией плеча.

Линия проймы. От точки 2, разделяя угол пополам, откладывают 3 см. Затем от точки Г4 боковую линию удлиняют вверх на 1 см. Линию проймы проводят через точки 15, среднюю точку деления линии ЛГ2, точки 3 и 1.

Боковой шов. От точки П вправо откладывают 3 см. Линию бокового шва проводят через точки 1, Г4 и далее до точки 3 (линия низа).

Построение переда

Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают также 7,5 см (1/3 полуокружности шеи по мерке плюс

I,5 см для всех размеров):

18:3+1,5=7,5.

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее пополам, затем от точки Ш через точку деления пунктирной линии откладывают 6,5 см. Точки 6,5 и 7,5 соединяют вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево откладывают 4 см. От точки 4 вниз откладывают 1 см. Точки 6,5 и 1 соединяют. От

точки Г1 влево откладывают 9,5 см (вырез горловины переда плюс 4 см — длина плеча от выреза горловины до нагрудной вытачки — минус 1 см для всех размеров):

6,5+4—1=9,5.

Точки 1 и 9, 5 соединяют.

Нагрудная вытачка. Правую линию вытачки (от точки 1 до точки 9,5) делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность над грудью по мерке):

48 — 44=4.

Через точки 9,5 и 4 проводят левую линию вытачки, равную длине правой линии вытачки, и ставят точку П3.

Длина плеча от нагрудной вытачки до проймы. Точку П3 соединяют пунктирной линией с верхней точкой деления линии ПГ2 (спины). Затем от точки П3 по пунктирной линии влево откладывают 10 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

14 — 4=10.

Точку 10 и нижнюю точку деления линии П2Г3 соединяют пунктирной линией. Затем от точки 10 вниз по пунктирной линии откладывают 1,5 см. Точки 1,5 и П3 соединяют.

Линия проймы. Расстояние от точки 1,5 до нижней точки деления линии П2Г3 делят пополам и от точки деления вправо откладывают 1 см. От точки 2, разделяя угол пополам, откладывают 2,5 см. Линию проймы проводят через точки 1,5, 1, нижнюю точку деления линии П2Г3, точку 2,5 и, касаясь линии спуска проймы, к точке 1.

Боковой шов. От точки П влево откладывают 4 см. Линию бокового шва проводят через точки 1, Г4 и 4. Точку пересечения с линией ТТ1 обозначают буквой T2, а пересечения с линией ЛЛ1 — буквой Л2.

Оформление линии талии. От точки Т1 вниз откладывают 2 см и соединяют с точкой Т2.

Оформление линии бедер. От точки Л1 вниз откладывают 2 см и соединяют с точкой Л2.

Оформление линии низа. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой 4, а вправо проводят линию произвольной длины.

Перенос середины переда. Для того чтобы полы халата не расходились, середину переда от точки 2 (линия бедер) переносят вправо на 2 см. Линию середины переда проводят от точки 7,5 (горловины) через точку 2 и далее до пересечения с нижней линией. Точку пересечения обозначают буквой Н1.

Прибавка на застежку (борт). От середины переда по линии талии, а также от точек

7,5 и Н1 вправо откладывают по 8 см. Затем от точки 8 (верхняя) откладывают вверх

2 см. Точки 7,5, 2, 8, 8, 8 и Н1 соединяют. Петли для пуговиц намечают от точки 8 (линия талии) вверх и вниз на 12 см, а от края борта на 2 см.

Накладной нагрудный карман (верхний). От точки Г3 вправо откладывают 2 см, а вверх 3 см. От точки 2 вправо откладывают 12 см, а вверх — 2,5. Точки 3 и 2,5 соединяют. От этих точек вниз (на одинаковом расстоянии от середины переда) откладывают по 12 см и соединяют их. Углы кармана закругляют.

Клапан кармана. Верхнюю линию кармана делят пополам а от точки деления вниз откладывают 4 см, а от точек 3 и 2,5 — по 3 см.

Точки 3 соединяют с точкой 4.

Накладной боковой карман (нижний). От точки Г3 опускают вниз прямую линию произвольной длины. От точки пересечения с линией талии вниз откладывают 8 см. От точки 8 на одинаковом расстоянии от линии талии вправо откладывают 11 см, а влево — 7 см. От точек 7 и 11 проводят вниз линии (на одинаковом расстоянии от середины переда) длиной 18—20 см и соединяют их. Нижние углы кармана закругляют.

Клапан кармана. Верхнюю линию кармана делят пополам и от точки деления вниз откладывают 5 см, а от точек 7 и 11 — по 4 см. Точки 4 соединяют с точкой 5.

Построение чертежа выкройки рукава к женскому халату для работы делают по рис. 54, а воротник — по рис. 57.

На рисунке 130 показан халат с круглым вырезом горловины, который наносится на основной чертеж выкройки халата. На застежку (борт) в этом случае прибавляют не 8, а 2-3 см.
