Построение чертежа выкройки воротника № 13

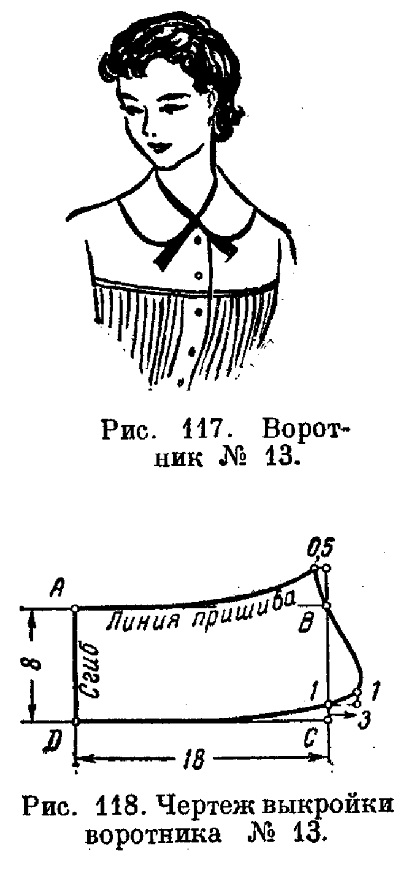

 (Рис. 117, 118)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 18 см (полуокружность шеи по мерке).

Ширина воротника. Линии прямоугольника AD и ВС равны 8 см.

Линия пришива. От точки В вверх откладывают 3 см и затем влево — 0,5 см. Точку А соединяют с точкой 0,5 вогнутой линией.

Нижняя линия. От точки С вверх откладывают 1 см, затем вправо — 3 см и вверх 1 см. Нижнюю линию проводят через точки D, 1, 1, В и 0,5.
