Летнее женское пальто -
выкройка
Капюшон к летнему женскому пальто - выкройка
Для построения чертежа выкройки капюшона (рис, 127) необходимо снять
следующие мерки.
1. Длина от лба до шейного позвонка 40 см
2. Окружность головы

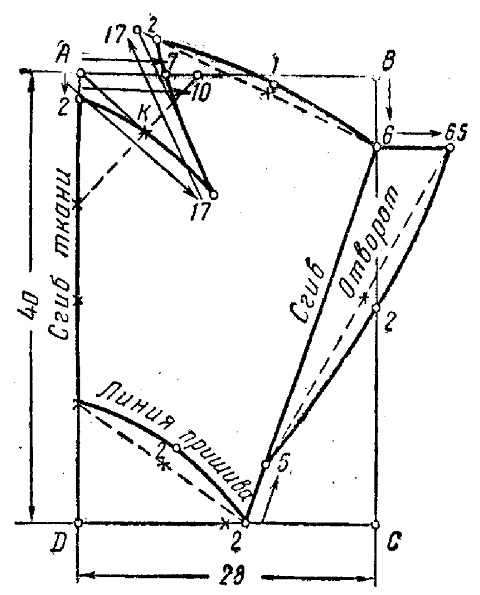

Рис, 127. Чертеж выкройки капюшона к летнему пальто
Построение чертежа выкройки
Вычерчивают прямоугольник ABCD.
Ширина капюшона. Линии АВ и DC равны 28 см (1/3 окружности головы по
мерке):
56:2=28.
Длина капюшона. Линии AD и ВС равны 40 см (длина по мерке).
Вспомогательные точки. Линию AD делят на четыре равные части.
Вытачка капюшона. От точки А вправо откладывают 10
см (1/4 длины капюшона). Точку 10 и верхнюю точку деления линии AD
соединяют пунктирной линией, делят ее пополам и точку деления обозначают
буквой К. От точки А через точку К проводят линию длиной 17 см.
От точки А вниз откладывают 2 см и соединяют с точками К и 17.
От точки А вправо откладывают 7 см. От точки 17 через точку 7 проводят
линию длиной 17 см.
От точки В вниз откладывают 6 см. Точки 6 и 17 (верхнюю) соединяют
пунктирной линией.
От точки 17 вправо по пунктирной линии откладывают 2 см и соединяют с
точкой 7 и 17.
Верхняя линия капюшона. Пунктирную линию от точки 2 до точки 6 делят
пополам и от точки деления вверх откладывают 1 см. Верхнюю линию
проводят через точки 2, 1, 6.
Линия пришива капюшона. Линию DC делят пополам и от точки деления вправо
складывают 2 см. Точки 2 и нижнюю точку деления линии AD соединяют
пунктирной линией, делят ее пополам и от точки деления вверх под прямым
углом к пунктирной линии откладывают 2 см. Линию пришива проводят через
нижнюю точку деления линии AD, точки 2 и 2.
Отворот капюшона. Точки 2 (нижняя) и 6 соединяют. От точки 2 вверх
откладывают 5 см. Затем от точки 6 вправо откладывают 6,5 см. Точки 5 и
6,5 соединяют пунктирной линией, делят ее пополам и от точки деления
вправо под прямым углом к пунктирной линии откладывают 2 см. Линию
отворота проводят через точки 6,5, 2, 5.
