Брюки женские - выкройка
(Размер 48)

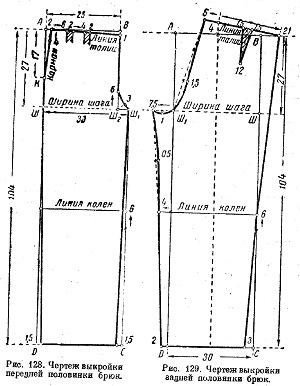

Для построения чертежа выкройки женских брюк (рис. 128 и 129) необходимо
снять следующие мерки.
1. Длина брюк 104 см
2. Полуокружность талии 38 см
3. Полуокружность бедер 50 см
Построение чертежа выкройки передней половинки брюк (Рис. 128)
Вычерчивают прямой угол с вершиной в точке А.
Длина брюк. От точки А вниз откладывают 104 см и обозначают буквой D
(длина брюк по мерке). От точки D проводят вправо прямую линию
произвольной длины.
Ширина передней половинки брюк (по верхней линий). От точки Л вправо
откладывают 25 см и обозначают Точку пересечения линии ШШ1 с линией от
точки В обозначают буквой Ш2.
От точки Ш1 опускают вниз линию до пересечения с
линией от точки D. Точку пересечения обозначают буквой С.
Линия колена. Линию Ш1С делят пополам и от точки
деления вверх откладывают 6 см. Затем от точки 6 влево проводят прямую
линию до пересечения с линией AD.
Линия талии. От точки В вниз откладывают 1 см, затем от точки А вправо —
2 см. Точку 2 соединяют с точкой 1.
Вытачки или складки на линии талии. От точки 2 по линии талии вправо
откладывают 6 см. Затем от точки 6 вправо откладывают 2 см. От точки 2
вправо откладывают 4 см и затем снова вправо 2 см. От намеченных точек
линии складок проводят вниз произвольно.
Линия шагового шва. От точки Ш2 вверх откладывают 6 см. Затем от точки
Ш2, разделяя правый угол пополам, откладывают 3 см. От точки С влево
откладывают
1,5 см. Линию шагового шва проводят от точки 1
(линия талии) вниз через точки 6 и 3 к точке Ш1 и от точки Ш1 до точки
1,5 (низ брюк).
Линия бокового шва. От точки D вправо откладывают 1,5 см. Затем от точки
А вниз — 17 см (длина кармана) и обозначают буквой К. Точку К соединяют
с точкой 2 (по линии талии). Затем от точки 2 вниз откладывают 4 см. Это
расстояние застрачивают до начала кармана. Затем от точки К продолжают
линию бокового шва через точку Ш к точке 1,5 (низ брюк).
Построение чертежа выкройки задней половинки
брюк (Рис. 129)
Вычерчивают прямоугольник ABCD.
Длина брюк. Линии прямоугольника AD и ВС равны 104 см (длина брюк по
мерке).
Ширина брюк. Линии прямоугольника АВ и DC равны 30 см (1/2
полуокружности бедер по мерке плюс 5 см для всех размеров):
50:2+5=30.
Длина шага. От точки В откладывают вниз 27 см и обозначают буквой И (1/2
полуокружности бедер плюс 2 см для всех размеров):
50:2+2=27.
Ширина шага. От, точки Ш проводят влево прямую пунктирную линию до
пересечения с линией AD. Пересечение обозначают буквой Ш1 и продол1ают
линию далее за точку Ш1на расстояние 7,5 см (1/4 ширины шага);
30:4=7,5.
Линия колена. Линию ШС делят пополам и от точки деления откладывают
вверх 6 см. Линию колена проводят от точки 6 влево до пересечения с
линией AD и продолжают ее далее за точку пересечения на 4 см.
Ширина задней половинки брюк по линии талии. Верхнюю линию АВ делят
пополам и от точки деления вниз проводят пунктирную линию до пересечения
с линией DC. От точки деления линии АВ вверх откладывают 4 см, затем от
точки В вправо линию удлиняют произвольно. Линию талии проводят
следующим образом: линейку прикладывают на точку 4 (верхнюю) и проводят
линию (до пересечения с произвольной линией от точки В), равную 21 см
(1/2 полуокружности талии по мерке плюс 2 см для всех размеров):
38:2+2=21.
От точки 4 линию талии удлиняют влево на 5 см.
Линия слонки (сидения). Точку 5 (по линии талии) соединяют пунктирной
линией с точкой Ш1, пунктирную линию делят на 3 равные части. От нижней
точки деления вправо откладывают 1,5 см, пунктирную линию от точки Ш1 до
точки 7,5 делят пополам и от точки деления вниз откладывают 1 см. Линию
слонки (сидения) проводят от точки 5 через точки 1,5, Ш1, 1 к точке 7,5.
Линия шагового шва. От точки D влево линию DC удлиняют на 2 см. Затем
точку 4 (линия колена) и точку 7,5 соединяют пунктирной линией и делят
ее пополам. От
точки деления вправо откладывают 0,5 см. Линию
шагового шва проводят от точки
7,5 через точки 0,5, 4 до точки 2 (линия низа).
Линия бокового шва. От точки С влево откладывают 3 см. Линию бокового
шва проводят от точки 21 (линия талии) через точку 6 к точке 3 понизу.
Вытачка на линии талии. Линию от точки 4 до точки 21 делят пополам и от
точки деления вниз проводят пунктирную линию длиной 12 см. Затем от
точки деления по линии талии вправо и влево откладывают по 1,5 см и
соединяют с точкой 12.
