Построение чертежа выкройки воротника № 14

 (Рис. 119, 120)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 20 см (полуокружность шеи по мерке плюс 2 см):

18+2=20.

Ширина воротника. Линии прямоугольника AD и ВС равны 11 см.

Стойка. От точки D вверх откладывают 4 см. От точки 4 вправо проводят прямую линию до пересечения с линией ВС. Точку пересечения обозначают буквой О. От точки О влево откладывают 2 см и ставят точку О1. Линию DC делят пополам. Затем от точки С вверх откладывают 1,5 см. Линию проводят от точки D через точку деления линии DC, точку 7,5 и, удлинив ее за линию ВС на 0,5 см, ведут к точке О и далее вверх на 0,5 см и соединяют с точкой О1.

Отлетик. От точки А вниз откладывают 3 см. От точки В влево откладывают 2 см. Точки 2 и Ох соединяют. Точки 2 и 3 соединяют пунктирной линией, делят ее пополам и от точки деления вниз откладывают 1 см. Линию проводят через точки 3,

1, 2.

Рис. 119. Воротник № 14

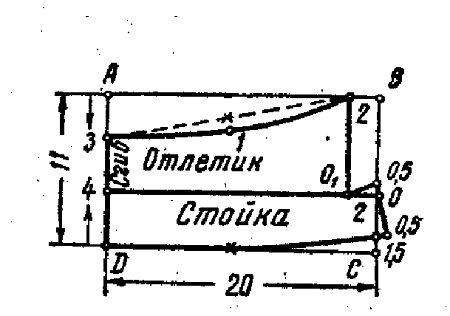

Рис. 120. Чертеж выкройки воротника № 14
