Лиф с цельнокроенным длинным рукавом и ластовицей

Лиф с цельнокроенным длинным рукавом и ластовицей - выкройка

(Размер 48, рис. 80)

Рис. 80. Лиф с цельнокроенным длинным рукавом и ластовицей

Для построения чертежа выкройки лифа с цельнокроенным рукавом и ластовицей (рис. 81—84) необходимо спять следующие мерки.
1. Длина спины до талии 38 см

2. Длина плеча 13—14 см

3. Полуокружность шеи 18 см

4. Полуокружность над грудью 44 см

5. Полуокружность груди 48 см

6. Длина "рукава 58 см

7. Длина рукава до локтя 33 см

8. Полуокружность запястья 9 см

Построение чертежа выкройки

Вычерчивают прямоугольник ABCD (отдельно для спины и переда).

Ширина лифа. Линии прямоугольника АВ и DC равны 52 см (полуокружности груди по мерке плюс 4 см для всех размеров):

48+4=52.

Длина лифа. Линии прямоугольника AD и ВС равны 38 см (длине спины до талии по мерке).

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):

48:3+4=20.

От точки Г проводят вправо прямую линию до пересечения с линией ВС, точку пересечения обозначают буквой Г1.

Ширина спины. От точки Г вправо откладывают 18,5 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 см для всех размеров):

48:3+2,5=18,5.

От точки Г2 проводят вверх прямою линию до пересечения с линией АВ, точку пересечения обозначают буквой П.

Ширина проймы. От точки Г2 вправо откладывают 12 см и ставят точку Г3 (1/4 полуокружности груди по мерке):

48:4=12.

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2а полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5=24,5.

От точки Г3 вверх откладывают также 24,5 см и ставят точку П1. Точку пересечения с линией АВ обозначают буквой П2. Точки П1 и Ш соединяют.

Линия бока. Расстояние Г2Г3 делят пополам и точку деления обозначают буквой Г4, от которой опускают вниз прямую линию до пересечения с линией DC. Точку пересечения обозначают буквой Н.

Вспомогательные точки плеча. Линии ПГ2 и П2Г3 делят на четыре равные части.

Построение спины (Рис. 81)

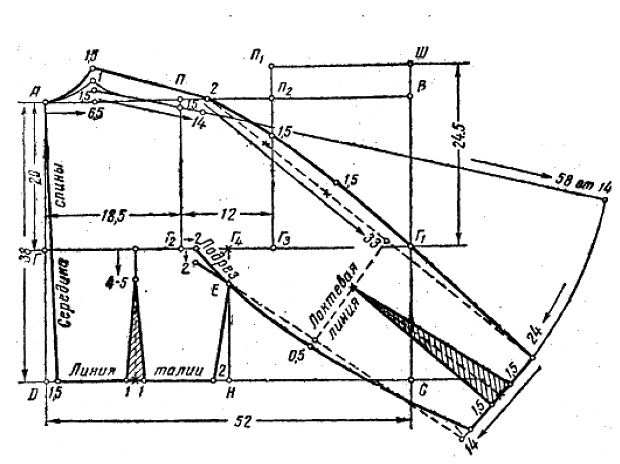

Рис. 81. Чертеж выкройки спины лифа

Вырез горловины. От точки А вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки 6,5 вверх откладывают 1,5 см. От точки 1,5 вверх — 1 см. Точки А и 1 соединяют вогнутой линией. От точки 1 вверх откладывают 1,5 см. Точки 1,5 и А соединяют.

Наклон плеча. От точки П вниз откладывают 1,5 см.

Вспомогательная линия плеча. От точки 1,5 (горловина) через, точку 1,5 (наклон плеча) проводят линию плеча длиной 14 см (длину плеча по мерке плюс 1 см для всех размеров):

13+1 =14

Точку 1 соединяют с линией плеча.

Линия плеча и цельнокроенного рукава. От точки 14 линию плеча удлиняют вправо произвольно. Затем от точка 14 вправо откладывают 58 см (длину рукава по мерке). От точки 14 через точку 58 проводят вспомогательную линию полуокружности.

От точки 58 вниз откладывают 24 см, от точки 14 вверх 2 см. Точки 2 и 24 соединяют пунктирной линией.

От точки 2 (плечо) вниз откладывают 33 см (длину рукава до локтя по мерке). Расстояние от точки 2 до точки 33 делят па три равные части и от точек деления вверх под прямым углом к пунктирной линии откладывают по 1,5 см.

Линию плеча и цельнокроенного рукава проводят через точки 1,5 (горловина), через точки 2, 1,5, 1,5 к точке 24.

Ширина рукава по низу. От точки 24 вниз откладывают 14 см (полуокружность запястья по мерке плюс 5 см для всех размеров):

9+5-14.

Нижняя линия цельнокроенного рукава. От точки вправо откладывают 2 см и затем вниз 2 см. Точки 2 (нижнюю) и 14 соединяют пунктирной линией. От точки 33 вниз (под прямым углом к линии рукава) опускают локтевую линию до пересечения с нижней пунктирной линией и от точки пересечения вниз на 0,5 см. От точки 14 вверх откладывают 1 см.

Пересечение с линией Г4Н обозначают буквой Е. Нижнюю линию цельнокроенного рукава проводят через точки 2 (нижнюю), Е, 0,5, 1. Точку 2 (верхнюю) соединяют с точкой Е. На чертеже показаны два подреза; верхний подрез делает рукав более узким.

Вытачки рукава. Локтевую пунктирную линию от точки 33 до точки 0,5 делят подолам. Линию низа рукава от точки 24 до точки 1 также делят пополам. Точки деления соединяют пунктирной линией.

От точки деления линии низа рукава вверх и вниз откладывают по 1,5 см. Точки 1,5 соединяют с точкой деления локтевой линии.

Боковой шов. От точки П влево откладывают 2 см и соединяют с точкой Е.

Скос середины спины. От точки О вправо откладывают 1,5 см и соединяют с точкой А.

Вытачка на линии талии. Линию талии от точки 1,5 до точки 2 делят пополам и от точки деления вверх проводят пунктирную линию до пересечения с линией ГГ1. Отточки пересечения вниз откладывают 4—5 см, а от точки деления линии талии вправо и влево — по 1 см и соединяют с точкой 4-5.

Построение переда (Рис. 82)

Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее пополам и от точки Ш через точку деления пунктирной линии откладывают 6,5 см. Вырез горловины проводят через точки 6,5, 6,5 и 7,5 вогнутой линией.

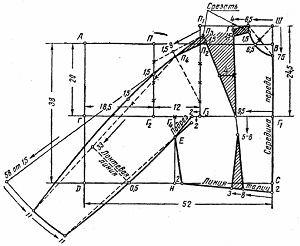

Рис. 82 Чертеж выкройки переда лифа

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево откладывают 4 см и затем вниз — 1 см. Точки 6,5 и 1 соединяют. От точки влево откладывают 9,5 см (вырез горловины переда плюс 4 см от выреза горловины до нагрудной вытачки минус 1 см для всех размеров):

6,5+4—1=9,5.

Точки 1 и 9,5 соединяют.

Нагрудная вытачка. Правую линию вытачки (от точки 1 до точки 9,5) делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность над грудью по мерке):

48 — 44=4.

Левую линию вытачки проводят через точки 9,5 и 4, равную длине правой линии вытачки, и ставят точку П3.

Линия плеча и цельнокроенного рукава. Точку П3 соединяют пунктирной линией с верхней точкой деления линии ПГ2. От точки П3 по пунктирной линии влево откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 и нижнюю точку деления линии П2Г3 соединяют пунктирной линией. От точки 9 по пунктирной линии вниз откладывают 1,5 см и ставят точку П4. Точки П4 и П3 соединяют.

От точек 6,5, 1 и П3 вниз откладывают по 1,5 см и через них проводят линию среза. От точки П3 через точку П4 проводят вспомогательную линию. Затем от точки П4 влево по вспомогательной линии откладывают 58 см (длину рукава по мерке).

От точки П4 через точку 58 проводят вспомогательную линию полуокружности. От точки 58 откладывают вниз 11 см.

Точки 11 и П4 соединяют пунктирной линией.

От точки П4 откладывают 33 см (длина рукава до локтя по мерке). Пунктирную линию от точки П4 до точки 33 делят пополам и от точки деления до точки П4 также делят пополам.

От точек деления вверх (под прямым углом к пунктирной линии) откладывают по 1,5 см. Линию цельнокроенного рукава проводят через точки П4, 1,5, 1,5, 11.

Ширина рукава по низу. От точки 11 вниз откладывают 11 см (полуокружность запястья по мерке плюс 2 см для всех размеров):

9+2=11

Нижняя линия цельнокроенного рукава. От точки Г3 влево откладывают 2 см и затем вниз 2 см. Точки 2 (нижнюю) и 11 соединяют пунктирной линией, от точки 33 вниз проводят пунктирную линию под прямым углом к нижней линии и удлиняет ее за линию на 0,5 см.

Пересечение с линией Г4Н обозначают буквой Е. Нижнюю линию цельнокроенного рукава проводят через точки 2 (нижняя), Е, 0,5, 11. Точки 2 (верхняя) и Е соединяют. На чертеже показаны два подреза. Верхний подрез лает рукав более узким.

Боковой шов. От точки П вправо откладывают 2 см, точки 2 и Е соединяют.

Оформление линии талии. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой 2.

Вытачка на линии талии. От точки 2 влево откладывают 8 см (расстояние Г1 9,5 минус 1,5 см для всех размеров):

9,5—1,5=8.

Точку 8 соединяют с точкой 9,5. От точки 9,5 вниз откладывает 5—6 см. Затем от точки 8 влево откладывают 3 см и соединяют с точкой 5—6.

Примечание. Нижнюю линию цельнокроенного рукава спины и переда измеряют. Эти линии должны быть равны между собой. Если получается расхождение, то нижнюю линию рукава переда подравнивает по нижней линии цельнокроенного рукава спины.

Построение чертежа выкройки ластовицы (Рис.83)

Проводят прямую линию длиной 10 см (равную длине подреза спины и переда) и ставят точки Л и Л1.

Линию ЛЛ1 делят пополам, от точки деления вниз опускают линию длиной 15 см. Точки Л и Л1 соединяют с точкой 15.

Рис. 83. Чертеж выкройки ластовицы

Затем от точки деления линии ЛЛ1 вверх под прямым углом к линии ЛЛ1 откладывают 2,5 см. Верхнюю линию проводят через точки Л, 2,5, Л1. Точки Л и Л1 соединяют пунктирными линиями с точкой 15, затем делят их пополам и от точек деления к середине ластовицы откладывают по 0,5 см. Точки Л, 0,5, 15, 0,5 и Л1 соединяют.

Вставка ластовицы. При вставке ластовицы в подрезы лифа точка 2 переда лифа должна совпадать с точкой Л ластовицы, точка 2 спины сточкой Л1 ластовицы. Точка 15 ластовицы должна располагаться в направлении к низу рукава.

Рис. 84. Раскладка на ткань выкройки лифа с цельнокроенным длинным рукавом и ластовицей
