Обтяжной лиф - выкройка

Обтяжной лиф - выкройка

(Размер 48, рис. 85)

Рис. 85. Обтяжной лиф

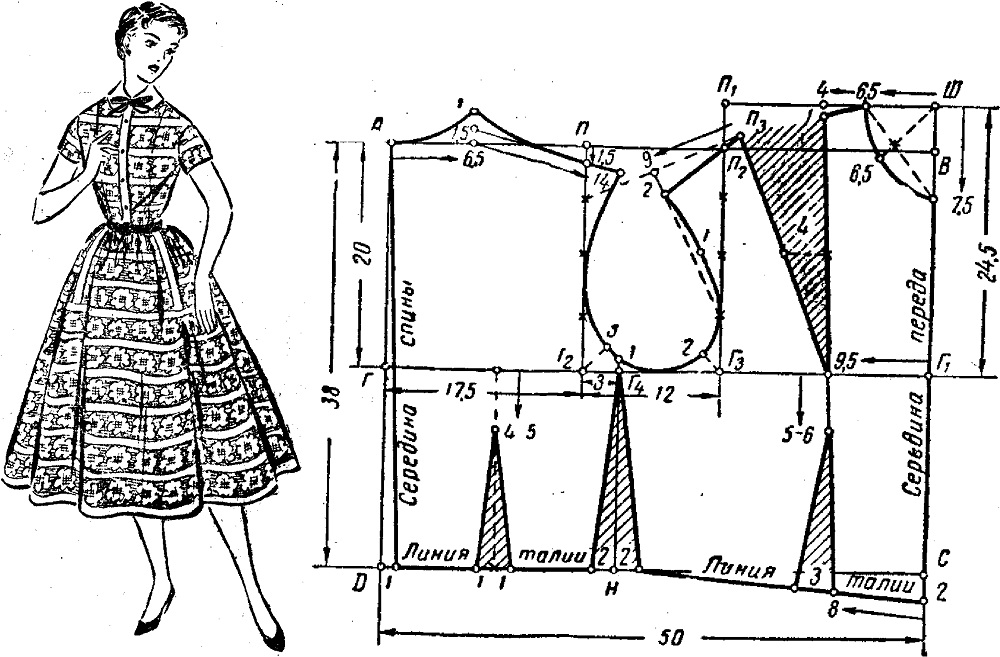

Рис. 86. Чертеж выкройки обтяжного лифа

Для построения чертежа выкройки обтяжного лифа (рис. 86) необходимо снять следующие мерки.

1. Длина спины до талии 38 см

2. Длина плеча 13—14 см

3. Полуокружность шеи 18см

4. Полуокружность над грудью 44 см

5. Полуокружность груди 48 см

Вычерчивают прямоугольник ABCD.

Ширина лифа. Линии прямоугольника А В я DC равны 50 см (полуокружности груди по мерке плюс 2 см для всех размеров):

48+2=50

Длина лифа. Линии прямоугольника AD и ВС равны 38 см (длине спины до талии по мерке).

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):

48:3+4=20.

От точки Г вправо проводят прямую линию и точку пересечения ее с линией ВС обозначает буквой Г1.

Ширина спины. От точки Г вправо откладывают 17,5 см и ставят точку Г2 (1/2 полуокружности груди по мерке плюс 1,5 см для всех размеров):

48:3+1,5=17,5

От точки Г2 вверх проводят прямую линию и точку пересечения ее с линией АВ обозначают буквой П.

Ширина проймы. От точки Г2 вправо откладывают 12 см и ставят точку Г3 (1/4 полуокружности пруди по мерке):

48:4=12

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5=24,5

От точки Г3 вверх откладывают также 24,5 см и ставят точку П1. Точку пересечения с линией АВ обозначают буквой П2. Точки Ш и П1 соединяют.

Линия бока. От точки Г2 вправо откладывают 3 см и ставят точку Г4 (1/4 ширины проймы):

12:4=3

От точки Г4 вниз опускают прямую линию до пересечения с линией D^ Точку пересечения обозначают буквой Н.

Вспомогательные точки плеча и проймы. Линии ПГ2 и П2Г3 делят на четыре равные части.

Вырез горловины. От точки А вправо откладывают 6,5 см (1/2 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18 : 3+0,5=6,5

От точки 6,5 вверх откладывают 1,5 см, от точки 1,5 вверх — 1 см. Точки А и 1 соединяют вогнутой линией. Наклон плеча. От точки П вниз откладывают 1,5 см.

Линия плеча. Линию плеча проводят от точки 1,5 (горловина) через точку 1,5 (наклон плеча) длиной 14 см (длина плеча по мерке плюс 1 см для всех размеров):

13+1=14

Точку 1 (горловина) соединяют с линией плеча.

Построение спины

Линия проймы. От точки Г2, разделяя угол пополам, откладывают 3 см. Затем от точки Г4 линию бока удлиняют вверх на 1 см. Линию проймы проводят через точку 14, среднюю точку деления линии ПГ2, точки 3 и 1.

Боковой шов. От точки П влево откладывают 2 см. Линию бокового шва проводят через точки 1, Г4, 2.

Середина спины. От точки D вправо откладывают 1 см и соединяют с точкой А.

Вытачка на линии талии. Расстояние от точки 1 до точки 2 делят пополам и от точки деления вверх проводят прямую пунктирную линию до пересечения с линией ГГ1. От точки пересечения вниз откладывают 4—5 см, а от точки деления линии талии вправо и влево — по 1 см и соединяют их с точкой 4-5.

Построение переда

Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее пополам и от точки Ш через точку деления пунктирной линии откладывают 6,5 см.

Точки 6,5 и точку 7,5 соединяют вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево откладывают 4 см. От точки 4 вниз откладывают 1 см. Точки 6,5 и 1 соединяют. От точки Г1 влево откладывают 9,5 см (вырез горловины переда плюс 4 см — длина плеча от выреза горловины до нагрудной вытачки — минус 1 см для всех размеров):

6,5+4—1 =9,5

Точки 1 и 9,5 соединяют.

Нагрудная вытачка. Правую линию вытачки делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность над грудью по мерке):

48 — 44=4

Левую линию вытачки проводят через точки 9,5 и 4, равную длине правой линии вытачки, и ставят точку П2.

Длина плеча от нагрудной вытачки до проймы. Точку П2 соединяют пунктирной линией с верхней точкой деления линии ПГ2 (спины). От точки П3, по пунктирной линии влево откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 соединяют пунктирной линией с нижней точкой деления линии П2Г3. От точки 9 по пунктирной линии вниз откладывают 2 см. Точки 2 и П3 соединяют.

Линия проймы. Пунктирную линию от точки 2 до нижней точки деления линии П2Г3 делят пополам и от точки деления вправо откладывают 1 см. Затем от точки Г3, разделяя угол пополам, откладывают 2 см. Линию проймы проводят через точки 2, 1, нижнюю точку деления линии П2Г3, точку 2 и, касаясь линии ГГ1, к точке 1.

Боковой шов. От точки П вправо откладывают 2 см. Точки 2, Г4 и 1 соединяют.

Оформление линии талии. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой 2.

Вытачка на линии талии. От точки 2 влево откладывают 8 см и соединяют с точкой

9,5. От точки 9,5 вниз откладывают 5—6 см. От точки 8 влево по линии талии откладывают 3 см и соединяют с точкой 5—6.
