Лиф с цельнокроеным коротким рукавом

Лиф с цельнокроеным коротким рукавом - выкройка

(Размер 48, рис. 74)

Рис. 74. Лиф с цельнокроеным коротким рукавом

Для построения чертежа выкройки лифа с цельнокроенным коротким рукавом (рис. 75, 76) необходимо снять следующие мерки:

1. Длина спины до талии 38 см
2. Длина плеча 13—14 см
3. Полуокружность шеи 18 см
4. Полуокружность над грудью 44 см
5. Полуокружность груди 48 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСD (отдельно для спины и переда).

Ширина лифа. Линии прямоугольника АВ и DС равны 52 см (полуокружность груди по мерке плюс 4 см для всех размеров):

48+4=52

Длина лифа. Линии прямоугольника АД и ВС равны 38 см (длина спины до талии по мерке).

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):

48:3+4=20.

От точки Г проводят вправо прямую линию до пересечения с линией ВС, точку пересечения обозначают буквой Г1.

Ширина спины. От точки Г вправо откладывают 18,5 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 см для всех размеров):

48:3+2,5=18,5.

От точки Г2 проводят вверх прямую линию до пересечения с линией АВ и точку пересечения обозначают буквой П.

Ширина проймы. От точки Г2 вправо откладывают 12 см и ставят точку Г3 (1/4 полуокружности груди по мерке):

48:4=12.

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5=24,5.

От точки Г3 вверх откладывают также 24,5 см 0 ставят точку П1, Точку пересечения с линией АВ обозначают буквой П2. Точки Ш и П1 соединяют.

Спуск линии проймы. Линии ПГ2 а П2Г3 удлиняют вниз На 1—2 см и соединяют их. Если рукав делают более открытым, внизу вспомогательную пунктирную линию подводят к середине линии спуска проймы, а последующие расчеты остаются без изменений.

Линия бока. Линию Г2Г3 делят пополам и точку деления обозначают буквой Г4, от которой вниз опускают прямую линию до пересечения с линией DO Точку пересечения обозначают буквой Н.

Вспомогательные точки плеча. Линии ПГ2 и П2Г3 делят на четыре равные части.

Построение спины (Рис. 75)

Вырез горловины. От точки А вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки 6,5 вверх откладывают 1,5 см. От точки 1,5 вверх откладывают еще 1 см. Затем от точки 1 пинию выреза горловины удлиняют вверх на 1,5 см, Точки А и 1,5 соединяют.

Наклон плеча. От точки П вниз откладывают 1,5 см.

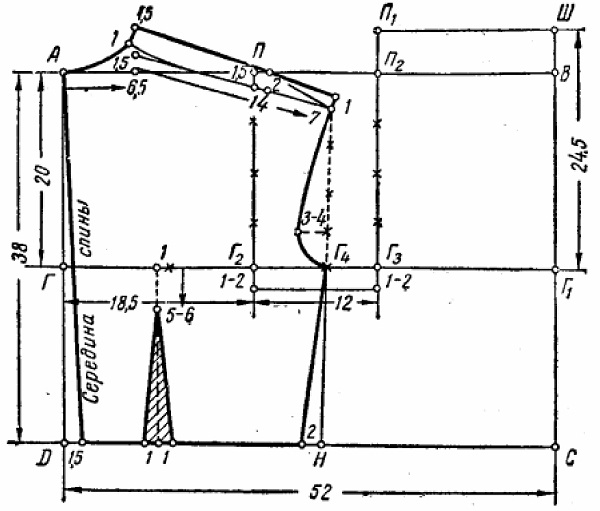

Рис. 75. Чертеж выкройки спины лифа с цельнокроеным коротким рукавом

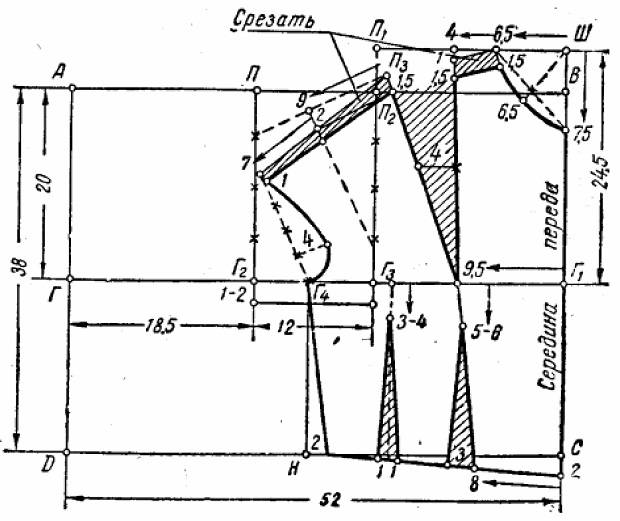

Рис. 76. Чертеж выкройки переда лифа с цельнокроеным коротким рукавом

Линия плеча и цельнокроенного рукава. Линию плеча проводят от точки 1,5 (горловина) через точку 1,5 (наклон плеча) длиной 14 см и за нее на 7 см (длина плеча по мерке плюс 1 см посадки для всех размеров):

13+1 =14.

От точки 7 вверх откладывают 1 см. От точки 14 вверх откладывают 2 см. Линию плеча и цельнокроенного рукава проводят через точки 1,5 (горловина), 2 и 1. Точку 1 соединяют с линией плеча.

Вытачка на линии талии. Расстояние ГГ2 делят пополам и от точки деления влево откладывают 1 см От точки 1 вниз опускают пунктирную линию до пересечения с линией DС и от точки пересечения вправо и влево откладывают по 1 см. От точки 1 (на линии ГГ1) вниз откладывают 5-6 см и соединяют с точками 1 на линии талии.

Построение переда (Рис. 76)

Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5.

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее пополам и от точки Ш через точку деления пунктирной линии откладывают 6,5 см. Вырез горловины проводят через точки 6,5, 6,5 и 7,5 вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево откладывают 4 см, затем вниз 1 см. Точки 1 и 6,5 соединяют. От точки Г1 влево откладывают 9,5 см (вырез горловины переда плюс 4 см — для плеча от выреза горловины до нагрудной вытачки минус 1 см для всех размеров):

6,5+4 — 1=9,5.

Точки 9,5 и 1 соединяют.

Нагрудная вытачка. Правую линию вытачки от точки 1 до точек 9,5 делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность под грудью по мерке):

48 — 44=4.

Левую линию вытачки проводят через точки 9,5 и 4 длиной, равной правой линии вытачки, и ставят точку П3.

Линия плеча и цельнокроенного рукава. Точку П3 соединяют пунктирной линией с верхней точкой деления линии ПГ3. От точки П2 влево по пунктирной линии откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 и нижнюю точку деления линии П2Г3 соединяют пунктирной линией. От точки 9 по пунктирной линии вниз откладывают 2 см. Линию плеча и цельнокроенного рукава проводят от точки П3 через точку 2 и за нее на 7 см. От точек 1, П3 вниз откладывают по 1,5 см. Линию среза проводят через точки 1,5 к точке 2. От точки 7 вниз откладывают 1 см и соединяют с точкой 1,5.

Линия низа рукава. Точки 1 и Г4 соединяют пунктирной линией и делят ее на четыре равные части. От нижней точки деления вправо под прямым углом к пунктирной линии откладывают 4 см. Линию низа рукава проводят через точки 1, 4 и Г4.

Боковой шов. От точки П вправо откладывают 2 см и соединяют с точкой Г4.

Оформление линии талии. От точки С линию ВС удлиняют вниз а 2 см и соединяют с точкой 2 (боковой шов).

Вытачка на линии талин (передняя). От точки 2 влево откладывают 8 см (расстояние Г1 9,5 минус 1,5 см для всех размеров):

9,5 —1,5=8.

Точку 8 соединяют с точкой 9,5. От точки 9,5 вниз откладывает 5-6 см. От точки 8 влево откладывают 3 см соединяют с точкой 5-6.

Вытачка на линии талии (боковая). Линию талии от точки 2 до точки 3 делят пополам и из точки деления вверх проводят пунктирную линию до пересечения с линией ГГ1. От точки пересечения низ откладывают 3-4 см, а от точки деления линии талии вправо и влево по 1 см и соединяют их с точкой 3-4.
