Жакет прилегающий

Жакет прилегающий - выкройка

(Размер 48, рис. 89)

Рис. 89. Жакет прилегающий

Для построения чертежа выкройки жакета прилегающего (рис. 90) необходимо снять следующие мерки.

1 Длина жакета 63 см
2. Длина спины до талии 38 см
3. Длина плеча 13 —14 см
4. Полуокружность шеи 18 см
5. Полуокружность над грудью 44 см
6. Полуокружность груди 48 см
7. Полуокружность талии 38 см
8. Полуокружность бедер 50 см
9. Длина рукава 58 см
10. Полуокружность запястья 9 см

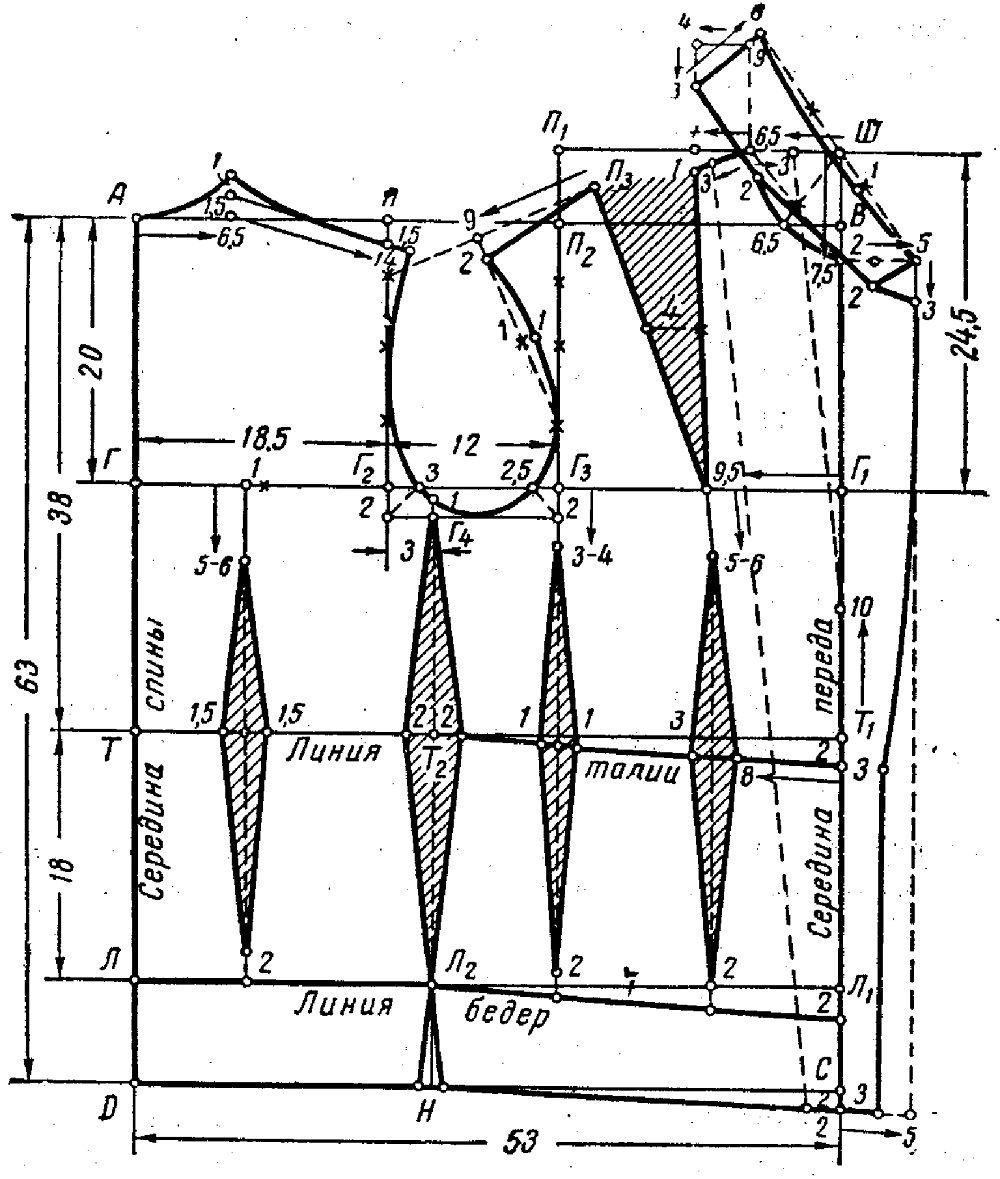

Рис. 90. Чертеж выкройки жакета прилегающего

Построение чертежа выкройки

Вычерчивают прямоугольник АВСD. Ширина жакета. Линии прямоугольника И АВ и DO равны 53 см (полуокружность груди по мерке плюс 5 см для всех размеров):

48+5=53

Длина жакета. Линии прямоугольника АD и ВС равны 63 см (длине жакета по мерке).

Длину жакета делают по желанию.

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):

48:3+4=20

От точки Г вправо проводят прямую линию и точку пересечения ее с линией ВС обозначают буквой Г1.

Линия талии. От точки А вниз откладывают 38 см (длину спины до талии по мерке) и ставят точку Т. От точки Т вправо проводят прямую линию и точку пересечения ее с линией ВС обозначают буквой Т1.

Линия бедер. От точки Т вниз откладывают 18 см и ставят точку Л. От точки Л вправо проводят прямую линию а точку пересечения с линией ВС обозначают буквой Л1.

Ширина спины. От точки Г вправо откладывают 18,5 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 2,5 см для всех размеров):

48:3+2,5=18,5

Из точки Г2 проводят вверх линию и точку пересечения ее с линией АВ обозначают буквой П.

Ширина проймы. От точки Г2 вправо откладывают 12 см и ставят точку Г3 (1/4 полуокружности груди по мерке):

48:4=12

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5=24,5

От точки Г3 вверх откладывают также 24,5 см и ставят точку П1. Точку пересечения с линией АВ обозначают П2. Точки П1 и Ш соединяют.

Спуск линии проймы. От точек Г2 и Г3 линии ПГ2 и П2Г3 удлиняют вниз на 2 см. Точки 2 соединяют.

Линия бока. От точки 2 вправо откладывают 3 см и ставят точку Г4 (1/4 ширины проймы):

12:4=3

Из точки проводят вниз линию до пересечения с линией DC и ставят точку и пересечение с линией ТТ1 обозначают буквой Т2, а с линией бедер ЛЛ1 буквой л2.

Вспомогательные линии плеча и проймы. Линии ПГ2 и П2Г3 делят на четыре равные части.

Расчет глубины вытачек на линии талии. Определяют разницу между шириной жакета и полуокружностью талии по мерке вместе с прибавкой 3 см (для всех размеров):

53—(38 + 3)=12

Глубина вытачек спины и переда (передняя) равна 3 см (1/4разницы):

12:4=3

Глубина боковой вытачки переда равна 2 см (1/4 разницы минус 1 см для всех размеров):

12:4-1=2

Глубина вытачки по линии бокового шва равна 4 см (1/4 разницы плюс 1 см для всех размеров):

12:4+1=4 Построение спины

Вырез горловины. От точки А вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5

От точки 6,5 вверх откладывают 1,5 см, от точки 2,5 вверх — 1 см. Точки А и 1 соединяют вогнутой линией.

Наклон плеча. От точки П вниз откладывают 1,5 см.

Линия плеча. Линию плеча проводят от точки 1,5 (горловина) через точку 1,5 (наклон плеча) длиной, равной 14 см (длина плеча по мерке плюс 1 см для всех размеров):

13+1 =14.

Точку 1 соединяют с линией плеча.

Линия проймы. От точки 2, разделяя угол пополам, откладывают 3 см. От точки вверх откладывают 1 см. Линию проймы проводят через точку 14, среднюю точку деления линии ПГ2г точки 3 и 1.

Боковой шов. От точки Т2 влево откладывают 2 см. Линию бокового шва проводят через точки 1, Г4, 2, Л3 до пересечения с линией D^

Вытачка на линии талии. Расстояние ГГ2 делят пополам и от точки деления влево откладывают 1 см.

Из точки 1 вниз проводят линию до пересечения с линией бедер ЛЛ1 и от точки пересечения откладывают вверх 2 см. От точки 1 вниз откладывают 5-6 см. От точки пересечения с линией талии ТТ1 вправо и влево откладывают по 1,5 см и соединяют их с точками 5—6 и 2.

Построение переда

Вырез горловины. От точки Ш влево откладывают 6,5 см (1|3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5.

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее пополам. От точки Ш через точку деления пунктирной линии откладывают 6,5 см. Точки 6,5 соединяют с точкой

7,5 вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 (верхней) влево откладывают 4 см и затем вниз — 1 см. Точки 1 и 6,5 (верхнюю) соединяют.

От точки Г1 влево откладывают 9,5 см (вырез горловины от точки Ш до точки 6,5 плюс 4 см — длина плеча от выреза горловины до вытачки минус 1 см для всех размеров):

6,5+4 — 1 =9,5.

Точки 1 и 9,5 соединяют.

Нагрудная вытачка. Правую линию вытачки от точки 1 до точки 9,5 делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность над грудью по мерке):

48 — 44=4.

Левую линию вытачки проводят через точки 9,5 и 4 длиной, равной правой линии вытачки, и ставят точку П3.

Длина плеча от нагрудной вытачки до проймы. Точку II3 соединяют пунктирной линией с верхней точкой деления линии (спины). От точки П3 по пунктирной линии влево откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 соединяют е нижней, точкой деления линии П2Г3. От точки 9 вниз откладывают 2 см и соединяют с точкой П3.

Линия проймы. Пунктирную линию от точки 2 до нижней точки деления линии П2Г3 делят пополам и от точки деления вправо откладывают 1 см. От точки 2, разделяя угол пополам, откладывают 2,5 см. Линию проймы проводят через точки 2, 1, нижнюю точку деления линии П2Г3, точку 2,5 и, касаясь линии спуска проймы, к точке 1.

Боковой шов. От точки Т2 вправо откладывают 2 см. Линию бокового шва проводят через точки 1, Г4, 2, Л2 до пересечения с линией DC и ставят точку Н.

Оформление линии талии. От точки Т1 вниз откладывают 2 см и соединяют с точкой 2 (боковой шов).

Оформление линии бедер. От точки Л1 вниз откладывают 2 см и соединяют ее с точкой Л2.

Оформление нижней линии жакета. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой Н. Вытачка на линии талии (передняя). От точки 2 (линия талии) влево откладывают 8 см (расстояние от точки 9,5 до точки Г1 минус 1,5 см для всех размеров):

9,5-1,5=8.

Точку 8 соединяют с точкой 9,5. От точки 9,5 вниз откладывают 5—6 см.

От точки 8 влево откладывают 3 см и соединяют с точкой 5—6.

Глубину передней вытачки делят пополам и от точки деления вниз проводят пунктирную линию до пересечения с линией бедер. От точки пересечения вверх откладывают 2 см и соединяют с точками 8 и 3.

Вытачка на линии талии (боковая). От точки Г3 вниз проводят пунктирную линию до пересечения с линией бедер. От точки пересечения линии бедер вверх откладывают 2 см, а от точки Г2 вниз откладывают 3—4 см. От точки пересечения пунктирной линии с линией талии вправо и влево откладывают по 1 см и соединяют их с точками 3—4 и 2.

Прибавка на застежку (борт). От точки 7,5 (горловина) и точки 2 (линия низа) вправо откладывают по 5 см и соединяют их.

От точки 7,5 вправо откладывают 2 см и затем вниз 2 см. От точки 5 вниз откладывают 3 см. От точек 2 (линия талии) и 2 (линия низа) вправо откладывают по

3 см. От точки 6,5 вниз по вырезу горловины откладывают 2 см. Точки 6,5, 2, 2, 3, 3,

3, 2 соединяют.

Воротник. От точки 6,5 вверх откладывают 9 см и затем влево 4 см. От точки 4 вниз откладывают 3 см и соединяют с точкой 6,5. От точки 3 через точку 9 проводят линию длиной 6 см.

Точки 6 и 5 (горловина) соединяют пунктирной линией и делят ее на три равные части. От нижней точки деления вниз откладывают 1 см.

Линию воротника проводят через точки 6, 1, 5 и 2.

Примечание. Воротник кроится отдельно.

Линия сгиба борта. От точки 6,5 (горловина) вправо откладывают 3 см.

От точки 2 (линия талии) вверх откладывают 10 см. Точки 3 и 10 соединяют пунктирной линией.

Линия подборта. От точки 6,5 влево по линии плеча откладывают 3 см, а по низу от точки 2 влево 2 см. Точки 3 и 2 соединяют.

Примечание. Расчеты чертежа выкройки даны для однобортного жакета. Для выкройки двубортного жакета делают прибавку на борт 8—10 см. Если полуокружность бедер по мерке (вместе с прибавкой 2 см для всех размеров) окажется больше, чем по чертежу выкройки, то при крое делают соответствующую прибавку: 2/3 разницы между полуокружностью бедер по мерке (вместе с прибавкой) и чертежу выкройки прибавляют к переду и 1/3 разницы — к спине.

Построение чертежа выкройки двухшовного рукава к жакету (Рис. 91)

Вычерчивают прямоугольник ABCD.

Ширина рукава. Линии прямоугольника АВ и DC равны 18 см (1/3 полуокружности груди по мерке плюс 2 см для всех размеров):

48:3+2=18.

Длина рукава. Линии прямоугольника AD и ВС равны 58 см (длине рукава по мерке).

Высота оката рукава. От точки А вниз откладывают 17 см и ставят точку и (3/4 глубины проймы жакета плюс 2 см для всех размеров):

(20:4x3)+2=17
От точки П вправо проводят прямую линию до пересечения с линией ВС и точку пересечения обозначают буквой П1.

Линия локтя. Линию ПD делят пополам. От точки деления вверх откладывают 2 см и ставят точку J1. От точки Л вправо проводят прямую линию до пересечения с линией ВС и точку пересечения обозначают буквой Л1.

Построение верхней половинки рукава

Передний шов. От точек П, Л и D влево откладывают по 4 см и соединяют. От точки Л влево откладывают 2 см. Линию переднего шва проводят через точки 4, 2, 4.

Линия оката рукава. Линию АВ делят пополам и точку деления обозначают буквой

О. От точки П вверх откладывают 5 см.

Точки О и 5 соединяют пунктирной линией, делят ее пополам, точку деления обозначают буквой О1. Точки А и О соединяют пунктирной линией и делят ее на три равные части. Нижнюю точку деления обозначают буквой О2. От точки П, разделяя угол пополам, откладывают 2,5 см. От точки П1 вверх откладывают 5 см и ставят точку П2.

Через точку П2 вправо и влево проводят пунктирную линию произвольной длины. От точки П2 вправо откладывают 4 см.

Расстояние ВП2 делят пополам, точку деления обозначают О3. Точки О и О3 соединяют пунктирной линией, делят ее пополам, от точки деления вверх под прямым углом к пунктирной линии откладывают 1,5 см. Линию оката рукава проводят через точки 4, 2,5, 5, О2, О, 1,5, О3, 4.

Линия локтевого шва. От точки Л1 вправо откладывают 4 см и соединяют с точкой

4 (верхней). От точки 4 (верхней) вниз откладывают 9 см. Затем от точки D вправо откладывают 14 см (полуокружность запястья по мерке плюс 5 см для всех размеров):

9+5=14.

Точки 14 и 9 соединяют пунктирной линией, делят ее пополам и от точки деления вправо откладывают 1 см. Линию локтевого шва проводят через точки 4, 9t 1, 14, удлинив ее вниз на 3 см.

Линия низа. Линию низа проводят через точки 4, D, 3.

Линия сгиба передней части рукава. От точки Л вправо откладывают 2 см. Линию сгиба проводят через точки D, 2, и Н далее до пересечения с линией оката рукава.

Линию переднего шва при утюжке оттягивают, а линию локтевого шва сутюживают.

Построение нижней половинки рукава

Передний шов. От точек П, 2 и D вправо откладывают по 3 см и соединяют их.

Линия низа. От точки 3 влево откладывают 2 см. Линия низа проходит через точки 3 и 2.

Линия локтя. От точки 3 вправо откладывают 9,5 см (1/4 полуокружности груди по мерке минус 2,5 см для всех размеров):

48:4 — 2,5=9,5.

Линия локтевого шва. От точки 3 вправо откладывают 10 см (1/4 полуокружности груди по мерке минус 2 см для всех размеров):

48:4 — 2=10.

Линию локтевого шва проводят через точки 2, 9,5, 10 и далее до пересечения с пунктирной линией. Точку пересечения обозначают буквой О4.

Верхняя выемка. Линию от точки 3 до точки 10 делят на три равные части и точку деления слева обозначают буквой О5. Линию выемки проводят через точки 3, О5 и

О4. От точки О4 влево откладывают 2 см и соединяют с линией выемки (прибавка на случай сужения рукава).

Построение чертежа выкройки воротника к жакету (Рис. 92)

Вычерчивают "прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 20 см (полуокружности шеи по мерке плюс 2 см для всех размеров):

18+2=20.

Ширина воротника. Линии прямоугольника AD и ВС равны 8 см.

Линия пришива. От точки А вправо откладывают 6,5 см полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки В вниз откладывают 4 см. Точки 6,5 и 4 соединяют пунктирной линией, делят ее пополам и от точки деления вверх откладывают 1 см. Линию пришива проводят через точки А, 6,5, 1 и 4.

Линия мысика. От точки С влево откладывают 2 см. Точки 4 и 2 соединяют.

Нижняя линия воротника. От точки D вверх откладывают 2 см. Точки 2 и 2 соединяют пунктирной линией, делят ее на три равные части и от точки деления справа откладывают вверх 1 см. Нижнюю линию воротника проводят через точки 2,

1, 2.

Рис. 91. Чертеж выкройки двухшовного рукава к жакету

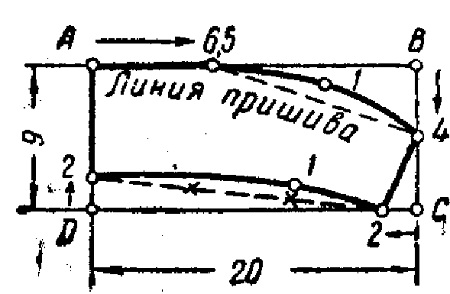

Рис. 92. Чертеж выкройки воротника
