Лиф с цельнокроеным коротким рукавом и подрезом - выкройка





(Размер 48, рис. 77)

Для построения чертежа выкройки лифа с цельнокроенным коротким рукавом и подрезом (рис. 78, 79) необходимо снять следующие мерки.

1. Длина спины до талии 38 см

2. Длина плеча 13—14 см

3. Полуокружность шеи 18 см

4. Полуокружность над грудью 44 см

5. Полуокружность груди 48 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСD (для спины и переда отдельно).

Длина лифа. Линии прямоугольника АD и ВС равны 38 см (длине спины до талии по мерке).

Ширина лифа. Линии прямоугольника АВ и DС равны 52 см (полуокружности груди по мерке плюс 4 см для всех размеров):

48+4=52.

Глубина проймы. От точки А вниз откладывают 20 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 4 см для всех размеров):



48:3+4=20.











Рис. 77. Лиф с цельнокроеным коротким рукавом и подрезом





От точки Г вправо проводят прямую линию до пересечения с линией ВС и ставят точку Г1.

Ширина спины. От точки Г вправо откладывают 18,5 см и ставят точку Г1 (1/3 полуокружности груди по мерке плюс 2,5 см для всех размеров):

48:3+2,5=18,5.

От точки Г1 проводят вверх прямую линию до пересечения с линией АВ и точку пересечения обозначают буквой П.

Ширина проймы. От точки Г1 вправо откладывают 12 см и ставят точку Г3 (1/4 полуокружности груди по мерке):

48:4=12.

Подъем полочки. От точки Г1 вверх откладывают 24,5 см и ставят точку Ш (1/2 полуокружности груди по мерке плюс 0,5 см для всех размеров):

48:2+0,5=24,5.

От точки Г3 вверх откладывают также 24,5 см и ставят точку П1; пересечение с линией АВ обозначают буквой П2. Точки П1 и Ш соединяют.


Спуск проймы. От точек Г2 и Г3 линии ПГ2 и П1Г3 удлиняют вниз на 1 см и соединяют их прямой линией.

Линия бока. От точки 1 (спуск проймы) вправо откладывают 3 см и ставят точку Г4 (1/4 ширины проймы):

12:4=3.

От точки Г2 вниз проводят прямую линию до пересечения с линией DC, точку пересечения обозначают буквой Н.

Вспомогательные точки плеча. Линии ПГ2 и П2Г3 делят на четыре равные части.

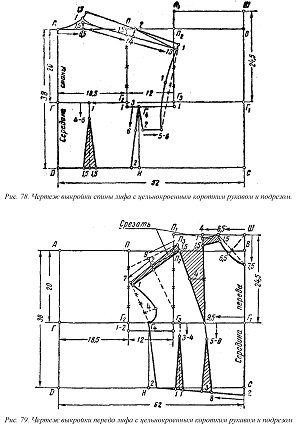

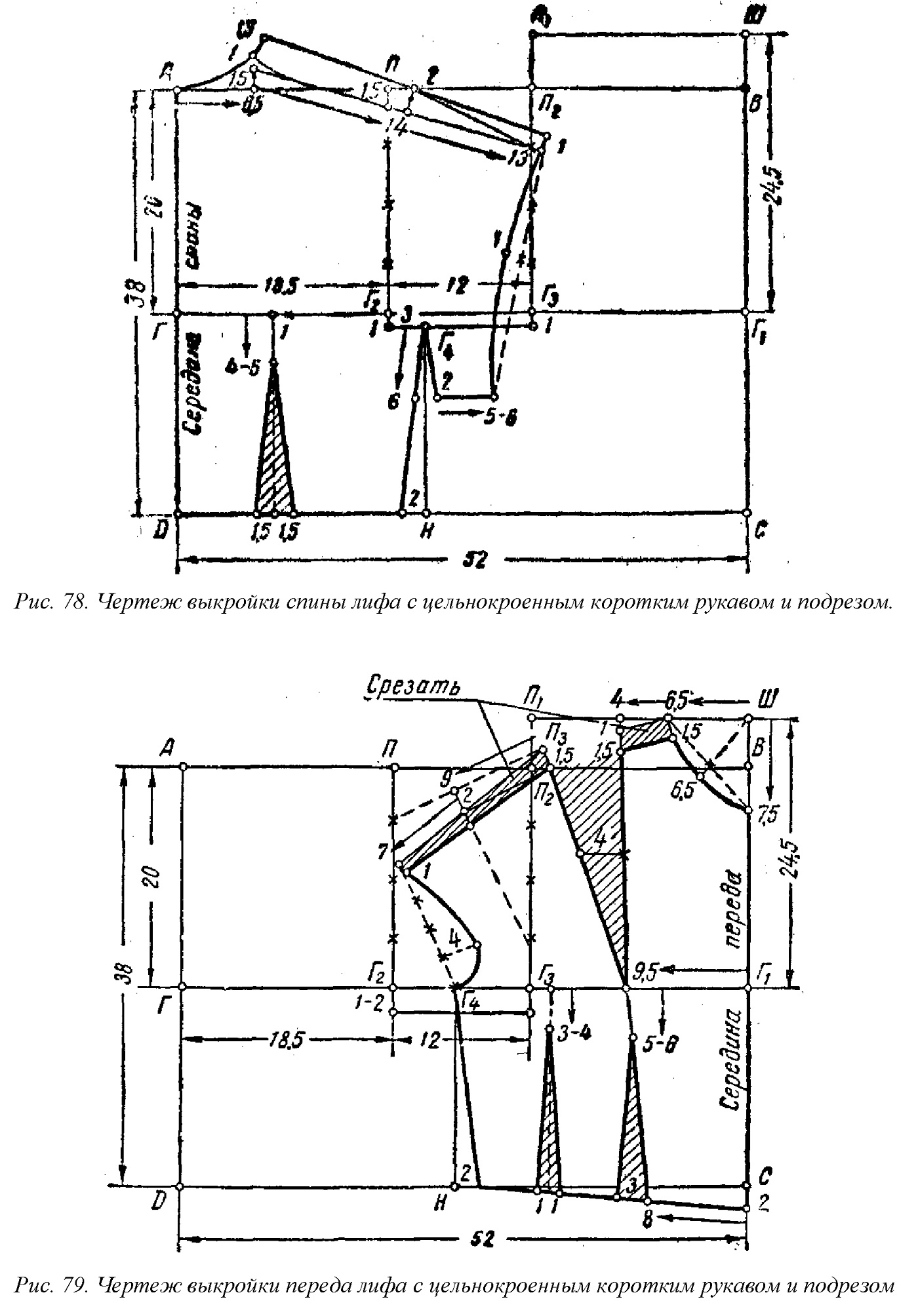

Построение спины (Рис. 78)

Вырез горловины. От точки А вправо откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех РазмеР0В):

18:3+0,5=6,5.

От точки 6,5 вверх откладывают 1,5 см и от точки 1,5 вверх — 1 см. Затем от точки 1 вырез горловины удлиняют вверх на 1,5 см. Точки А, 1 и 1,5 соединяют.

Наклон плеча. От точки П вниз откладывают 1,5 см.

Вспомогательная линия плеча. От точки 1,5 (горловина) через точку 1,5 (наклон плеча) проводят линию плеча длиной 14 см (длину плеча по мерке плюс 1 см для всех размеров):

13+1=14.

Точку 1 (горловина) соединяют с линией плеча.

Линия плеча и цельнокроенного рукава. От точки 14 линию плеча удлиняют вправо на 13 см. От точки 14 вверх откладывают 2 см. Линию плеча и цельнокроенного рукава проводят от точки 1,5 через точки 2 и 13. От точки 13 вверх откладывают 1 см и соединяют с точкой 2.

Боковой шов. От точки П влево откладывают 2 см и соединяют с точкой Г4.

Подрез низа рукава. От точки Г4 вниз по линии бокового шва откладывают 6 см и затем вправо 2 см. Точки Г4 и 2 соединяют.

Низ рукава. От точки 2 вправо откладывают 5-6 см. Точки 5-6 и 1 соединяют пунктирной линией, делят ее пополам и точки деления влево откладывают 1 см. Линию низа рукава проводят через точки 1, 1, 5—6.

Вытачка на линии талии. Расстояние от точки Г до точки Г2 делят пополам, от точки деления влево откладывают 1 см. От точки 1 опускают вниз пунктирную линию до пересечения с линией талии. От точки пересечения с линией талии вправо и влево откладывают по 1,5 см. От точки 1 вниз откладывают 4—5 см и соединяют с точками 1,5.











Построение переда (Рис. 79)

Вырез горловины. От точки Ш влево откладывают 6,5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

18:3+0,5=6,5.

От точки Ш вниз откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 1,5 см для всех размеров):

18:3+1,5=7,5.

Точки 6,5 и 7,5 соединяют пунктирной линией, делят ее полам и от точки Ш через точку деления пунктирной линии откладывают 6,5 см. Точки 6,5 и точку 7,5 соединяют вогнутой линией.

Длина плеча от выреза горловины до нагрудной вытачки. От точки 6,5 влево откладывают 4 см. От этой точки вниз откладывают 1 см. Точки 6,5 и 1 соединяют.

От точки Г1 влево откладывают 9,5 см (вырез горловины переда плюс 4 см минус 1 см для всех размеров):

6,5+4—1=9,5.

Нагрудная вытачка. Точки 1 и 9,5 соединяют. Правую линию вытачки делят пополам и от точки деления влево откладывают 4 см (полуокружность груди по мерке минус полуокружность грудью по мерке);

48 — 44=4

Левую линию вытачки проводят через точки 9,5 и 4, равную длине правой линии вытачки, и ставят точку П3.

Длина плеча и цельнокроенного рукава от нагрудной вытачки. Точку П3 соединяют пунктирной линией с верхней точкой деления линии ПГ2. От точки П3 влево по пунктирной линии откладывают 9 см (длина плеча по мерке минус 4 см — длина плеча от выреза горловины до нагрудной вытачки):

13 — 4=9.

Точку 9 соединяют пунктирной линией с нижней точкой деления линии П2Г3. От точки 9 по пунктирной линии вниз откладывают 2 см. Линию плеча и цельнокроенного рукава проводят от точки П3 через точку 2 и далее на 13 см. От точек 6,5, 1 и П4 вниз откладывают по 1,5 см. Точки 1,5 и точку 2 соединяют. От точек 2 и 13 вниз откладывают по 1 см. Линию среза проводят через точки 1,5 и точки 1.

Боковой шов. От точки П вправо откладывают 2 см и соединяют с точкой Г4.

Подрез низа рукава. От точки Г4 вправо откладывают 5—6 см (расстояние, равное низу рукава спины от точки 2 до точки 5—6).

Низ рукава. Точки 1 и Г4 соединяют пунктирной линией, делят ее пополам и от точки деления вправо под прямым углом к пунктирной линии откладывают 1,5 см. Линию низа рукава проводят через точки 1, 1,5, Г4.

Оформление линии талии. От точки С линию ВС удлиняют вниз на 2 см и соединяют с точкой 2.

Вытачка на линии талии (передняя). От точки 2 влево откладывают 8 см и соединяют с точкой 9,5 (расстояние от точки Г1 до точки 9,5 минус 1,5 см для всех размеров):

9,5—1,5=8

Затем от точки 9,5 вниз откладывают 5 см, а от точки 8 влево по линии талии — 3 см и соединяют с точкой 5.

Вытачка на линии талии (боковая). От точки Г3 опускают вниз пунктирную линию до пересечения с линией талии. От точки пересечения линии талии вправо и влево откладывают по 1 см, а от точки Г3 вниз — 5 см. Точку 5 соединяют с точками 1.

Линии подреза рукава спины и переда соединяют в следующих точках: точку 5—6 спины с точкой Г4 переда, 2 спины с 5—6 переда, Г4 спины с Г4 переда.
