§ 70. УПРАВЛЕНИЕ ЖЕЛЕЗНОДОРОЖНЫМИ КРАНАМИ

Рычаги управления крана КДВ-15п

На рис. 172 показана схема пневматического управления силовыми механизмами крана КДВ-15п.

Всеми механизмами крана управляют с одного рабочего пульта восемью рычажками пневмосистемы и двумя ножными педалями, дублирующими пневматическое управление тормозами правого и левого барабанов. Наличие дублирующих систем управления тормозами барабанов позволяет управлять ими как ручными рычажками, так и педалями, что зачастую бывает удобнее, особенно при работе грейферов, когда очень важно иметь постепенное нажатие и выключение тормозов.

Сжатый воздух от компрессора, установленного на двигателе, через промежуточный отстойник и масловлагоотделитель поступает в ресивер и через золотники, включаемые рычажками на пульте, поступает в нужный пневматический цилиндр, производя включение того или иного механизма.

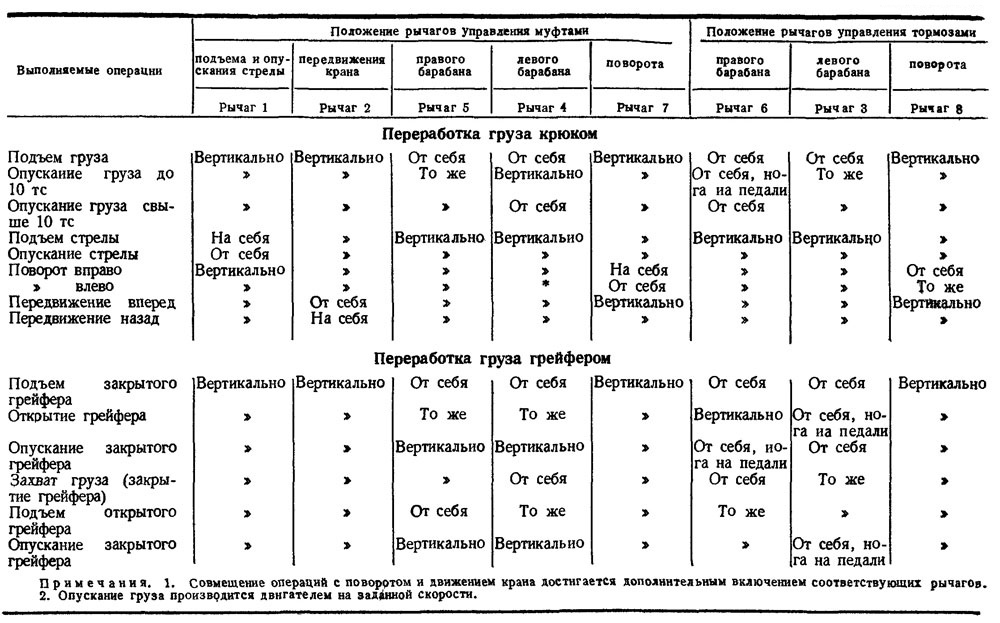

Вертикальное положение рычажков на пульте управления соответствует нейтральному (невключенному) положению муфт и заторможенному состоянию тормозов. В табл. 36 приведены положения рычагов и педалей при выполнении основных операций краном как при работе крюком, так и при работе грейфером по перегрузке сыпучих грузов.

Пневматическое управление наряду с явно положительными сторонами (легкость управления, быстрота срабатывания) имеет ряд легко уязвимых мест, неисправности в которых нарушают работу всей системы.

К пневмосистеме предъявляют следующие основные требования: она не должна пропускать воздух через резиновые уплотнительные кольца и сальники, из труб магистрали, в цилиндрах, золотниках и вращающихся сочленениях; поступающий в магистраль сжатый воздух не должен быть влажным и не должен содержать масла.

Чтобы не допустить загрязнения и увлажнения чистого и сухого воздуха, необходимо особенно внимательно следить за состоянием масловлагоотделителя, чаще спускать конденсат через спускные краники, периодически промывать и очищать масловлагоотделитель от загрязнений. Хорошее охлаждение воздуха в наружном ресивере предохраняет магистраль от конденсации в ней влаги и в значительной степени предохраняет ее от замерзания в зимнее время.


Таблица 36
