§ 70. УПРАВЛЕНИЕ ЖЕЛЕЗНОДОРОЖНЫМИ КРАНАМИ

Рычаги управления крана ПК-6

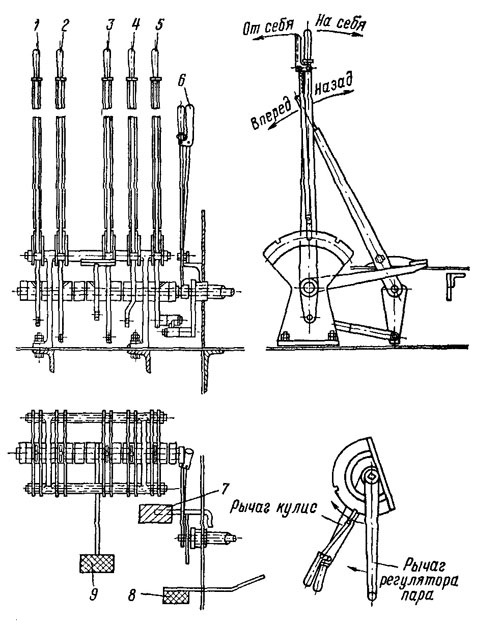

На рис. 171 изображены рычаги и педали управления краном ПК-6. Этот кран имеет в качестве двигателя реверсивную

паровую машину, вследствие чего рекомендации о порядке включения и выключения рычагов управления даются в самом общем виде.

Направление вращения коленчатого вала паровой машины изменяется рычагом управления кулисы, причем среднее положение этого рычага соответствует среднему положению кулис, при котором машина не работает.

Крайние положения рычага кулисы соответствуют двум противоположным направлениям вращения коленчатого вала.

Положение кулисного рычага «От себя» соответствует переднему ходу паровой машины, вращению коленчатого вала по часовой стрелке, а положение рычага «От себя» соответствует заднему ходу паровой машины.

Пуск и остановка паровой машины, а также регулирование частоты вращения ее коленчатого вала осуществляются рычагом регулятора пара. Положение рычага регулятора «На себя» соответствует закрытому положению регулятора, а положение «От себя» — открытию регулятора и доступу пара в цилиндр паровой машины. При этом, чем дальше отклонен рычаг от себя, тем больше будет открыт регулятор и тем выше частота вращения коленчатого вала машины.

Все силовые механизмы крана приводятся в действие шестью рычагами и тремя ножными педалями.

Для выполнения тех или иных операций краном ПК-6 рекомендуется следующий порядок перевода рычагов н деталей из одного положения в другое.

Подъем груза. Для подъема груза необходимо рычаг кулисы поставить в положение «От себя», а рычаги муфты груза и грейфера — в положение «На себя». Остальные рычаги установить в положения, при которых соответствующие им муфты будут выключены. Зубчатое колесо барабана грейфера следует вывести из зацепления.

Подъем груза осуществляется открытием регулятора, при этом одновременно нажимают на педаль тормоза груза. Подъем груза прекращается при закрытии регулятора и отпуске педали тормоза груза. Обе эти операции выполняются одновременно.

Опускание груза может выполняться или на тормозе при величине груза до 2 тс или с контрпаром при грузе свыше 2 тс. В первом случае плавно нажимают на педаль тормоза груза, в результате чего груз опускается под действием собственного веса; рычаг муфты груза при этом должен быть поставлен в положение «От себя». Во втором случае регулятор немного открывают, и груз, опускаясь под действием собственного веса, сдерживается паровой машиной; положение рычагов при этом должно быть таким же, как и при подъеме груза.

Подъем стрелы. Для подъема стрелы необходимо рычаг муфты стрелы установить вперед (в сторону от котла). Рычаги кулисы и главного вала могут быть при этом в любом, но одинаковом положении; если один занимает положение «От себя»,
то и другой рычаг должен быть в положении «От себя». Чтобы опустить стрелу, необходимо изменить положение рычага кулисы или рычага главного вала так чтобы оба они занимали проти-вопрложные положения: если один «На себя», то другой должен быть в положении «От себя».

Для передвижения крана необходимо рычаг муфты стрелы установить в положение «Назад» (в сторону котла), тогда как положение рычага главного вала может быть любое. Положение рычага кулисы для осуществления движения вперед и назад следует проверить пробными включениями и запомнить. Различные положения этого рычага зависят от положения нижней рамы крана и будут постоянными до тех пор, пока кран не совершит поворот на поворотном круге.

Поворот крана. Для поворота крана вправо рычаг вращения и рычаг кулисы должны быть установлены в одинаковое положение: или оба «На себя», или оба «От себя». Для поворота влево этн рычаги должны быть направлены в разные стороны: если один «На себя», то другой «От себя».

Прн работе с грейфером возможны следующие операции: подъем грейфера, раскрытие челюстей, опускание раскрытого грейфера, забор груза, вторичный подъем, повороты, передвижения. Чтобы выполнить эти операции, пользуются рычагами кулисы, муфт грейфера и груза, педалью тормоза груза и рычагом регулятора. Все остальные рычаги должны быть при этом в положениях, соответствующих выключенным муфтам и заторможенным тормозам.

Положения рычагов при выполнении операций с грейфером приведены в табл. 35.


Таблица 35

	Положение рычагов			Положение педалей тормоза
Операции	кулисы	муфты груза	муфты грейфера
Подъем грейфера Раскрытие грейфера Опускание раскрытого грей­фера Захват груза	От себя То же » »	На себя Плавно от себя От себя На себя	На себя От себя На себя От себя	Нажата Отпущена Плавно нажата Нажата

При выполнении операции «Захват груза» нужно не допускать обвисания поддерживающих канатов. Для этого необходимо, как только челюсти грейфера сомкнутся, включить муфту грейфера движением рычага в положение «На себя».

Если имеется заедание и грейфер не раскрывается под действием собственного веса, то раскрытие его возможно с помощью паровой машины. Для этого рычаг муфты груза надо поставить
в положение «На себя», перевести рычаг кулисы также в положение «На себя» и плавно открыть регулятор пара.

Операции с грейфером могут выполняться при одном положении рычага кулисы и перемещением лишь двух рычагов и одной

педали, что позволяет выполнять все операции быстро одну за другой, обеспечивая высокую производительность.

При работе с грейфером, так же как и с крюком, приходится поворачивать и передвигать кран. В зависимости от того, нужно ли повернуть или передвинуть кран, подключаются соответствующие дополнительные рычаги, при этом чаще всего совмещают операции опускания или подъема грейфера с поворотом крана.
