КОНСТРУКТИВНАЯ СХЕМА НАРУЧНЫХ ЭЛЕКТРИЧЕСКИХ ЧАСОВ



В последнее десятилетие в большинстве стран с высокоразвитой приборостроительной промышленностью ведутся интенсивные работы по созданию принципиально новой конструкции наручных часов — так называемых наручных электрических.

Поводом к созданию часов с электрическим регулятором колебаний явилась их способность работать с более высокой точностью, что объясняется применением в этих часах такого стабильного источника энергии, как электрическая батарейка.

Применяемые в часах электрические батарейки выполняются на основе окиснортутных соединений и обладают очень плавной разрядной характеристикой, сохраняя напряжение в течение периода работы практически постоянным. Вполне очевидно, что по сравнению с пружинным двигателем, обычно применяющимся в часах, электрический привод, питаемый таким стабильным источником энергии, обеспечивает высокую стабильность импульсов, что и способствует повышению точности хода часов.

Помимо указанного существенного преимущества, в наручных электрических часах значительно улучшена герметизация их корпуса, что также упрощает их обслуживание, исключая необходимость ежесуточной заводки.

В настоящее время известно несколько конструктивных вариантов наручных электрических часов, не имеющих в основном принципиальных конструктивных различий. Подобные часы выпускаются некоторыми фирмами США, Франции, Швейцарии и ФРГ.

Принципиальная схема наиболее распространенной конструкции наручных электрических часов показана на рис. 38.

В этой конструкции применен винтовой монометаллический баланс 1, обод которого имеет прорезь, в которой установлена
треугольная миниатюрная катушка 10 с проводом толщиной не более 15 мк. Один конец этой катушки соединен через волосок баланса с массой механизма, другой конец, изолированный ог массы, — с «контактным штифтом, установленным в ролике, закрепленном -на оси баланса (на схеме не видны).







Рис. 38. Принципиальная схема наручных электрических часов







Источник тока — батарейка 4 — установлен в гнезде платины Т с помощью байонетной пружины 3, концы которой заведены в отверстия крепежных колонок 5 и 2. Корпус батарейки, являющийся

одним из ее выводов, соединяется -непосредственно с массой механизма, крышка батарейки, являющаяся вторым ее выводом и изолированная от корпуса батарейки, — с токосъемной пружинкой,., изолированно закрепленной на платине механизма.

В электрическую цепь батарейка — катушка введены контакты 5, закрепляемые на платине часов специальным мостом 6.

На платине часов укреплен также магнитопровод 9, снабженный двумя цилиндрическими постоянными магнитами, выполненными из специального платино-колебательного сплава, что позволяет при относительно малых размерах магнита достигать весьма большой напряженности магнитного поля в зазоре магнитопровода.

При колебаниях баланса катушка, закрепленная на нем, проходит в зазоре магнитопровода. В тот момент, когда катушка входит в зазор, контактная пластина замыкается с контактным штифтом, установленным на оси баланса, и в катушку поступает ток от батарейки, создавая вокруг катушки электромагнитное поле. Взаимодействие этого поля с полем постоянных магнитов магнитопровода сообщает балансу импульс, поддерживающий его колебания.

В наручных электрических часах баланс не только регулирует ход часов, но и является двигателем стрелочного механизма часов. С этой целью на балансе с помощью ролика закреплен эллипс аналогично тому, как это выполнено в обычных механических часах. При колебаниях баланса эллипс, взаимодействуя с зубцами миниатюрного храпового колеса, занимающего место ходового колеса в обычном механизме, вращает храповик, который с помощью обычной зубчатой передачи сообщает вращение стрелкам часов. Положение храповика фиксирует в этих часах миниатюрный постоянный магнит, установленный в платине часов, взаимодействующий с проходящими над ним зубцами стального храповика.

В заключение настоящей главы следует указать также на два новых типа электрических наручных часов, разработка которых в настоящее время проводится весьма интенсивно. Это так называемые бесконтактные, или электронные наручные часы, известные пока по многочисленным литературным источникам, и наручные камертонные часы, выпускаемые американской фирмой «Бюлов».

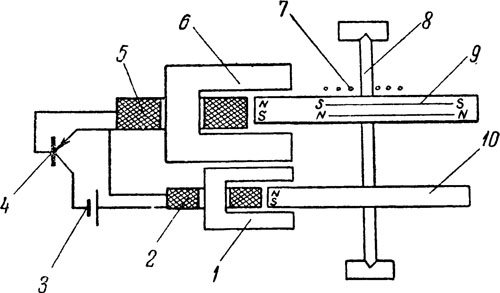

Бесконтактные часы созданы на базе миниатюрных полупроводниковых триодов, заменяющих в этих часах контакты, которые в вышеописанных электрических часах являются слабым конструктивным узлом механизма. На рис. 39 показана принципиальная схема бесконтактных часов фирмы «Филлипс». В этой конструкции баланс образован двумя магнитными дисками 9 и 10, закрепленными на общей оси S, снабженной волоском 7. При колебаниях баланса диски проходят в зазорах сердечников 1 и 6, соответственно несущих катушки 2 и 5. При прохождении магнитного полюса диска 9 в зазоре сердечника 6 в катушке 5 наводится э.д.с., поступающая на базу полупроводникового триода 4.






Рис. 39. Бесконтактные электрические часы на триодах (принципиальная схема)







База полупроводникового триода по принципу своей работа аналогична сетке обычной электронной лампы. При поступлении
э.д.с. на базу триод разрывается и пропускает ток от источника тока 3 в катушку 2, на которой создается электромагнитное поле.





Это поле взаимодействует с диском 10, сообщая балансу импульс.

Колебания баланса в бесконтактных часах могут передаваться на вращение стрелок часов таким же способом, как и в контактных электрических часах.

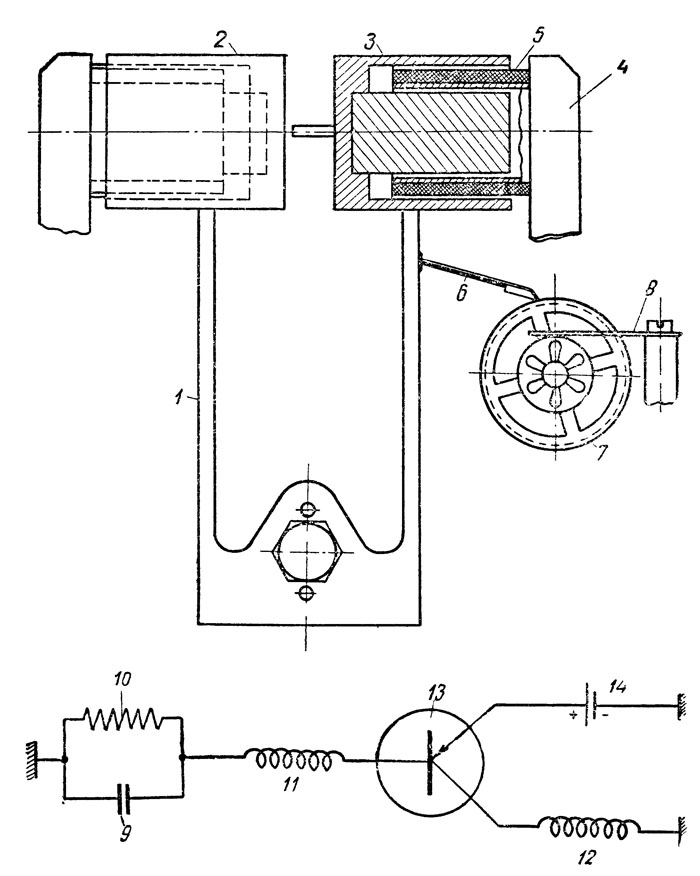

На рис. 40 показана принципиальная схема камертонных часов фирмы «Бюлова». На ножках камертона 1 укреплены стаканообразные магнитопроводы 2 и 3 с постоянными магнитами 4.


В зазор обоих магнитопроводов введены соленоидные катушки .5. При колебаниях камертона пружинка 6 перемещает храповое колесо 7 с фрикционной фиксирующей пружинкой 8.

Колебания камертона поддерживаются с помощью генераторной схемы, образованной конденсатором 9, сопротивлением 10, обмотками соленоидных катушек 11 и 12, включенными в цепь полупроводникового триода 13. Схема получает питание от источника тока 14.

Работа подобной схемы аналогична работе схемы бесконтактных часов. При сообщении камертону возбуждения в катушке 11 постоянный магнит наводит э.д.с., приложенную к базе триода 13, который проводит ток от источника 14 в катушку 12. Магнитное поле этой катушки, воздействуя на постоянный магнит камертона, яоддерживает его колебания.













Рис. 40. Принципиальная схема камертонных часов
