КОЛЕСНАЯ ПЕРЕДАЧА МЕХАНИЗМА (АНГРЕНАЖ) ЧАСОВ

Как было сказано выше, весь узел баланса все время находится в движении до тех пор, пока полностью не израсходуется накопленная энергия в заведенной пружине. Вся же остальная часть механизма определенные промежутки времени не работает.

Так, например, в карманных часах «Молния» зубчатая передача находится в движении в течение суток только 1 час 13,8 мин, а 22 час 46,2 мин ,колеса остаются неподвижными. Следовательно, за один период колебания баланса детали зубчатой передачи находятся в движении всего 0,0159 сек, и за этот короткий промежуток времени зубчатая передача в часах несет большую нагрузку, так как заводная пружина всю свою накопленную энергию передает через зубчатую передачу узлу хода и стрелочной части механизма. Отсюда ясно, почему требуется высокое качество зубчатой передачи часов.
Назначение зубчатых колес состоит в передаче движения и силы от одной оси механизма к другой, причем все колеса различаются между собой диаметром и числом зубьев.

Колесо большого диаметра, как правило, является ведущим, а малое (имеющее до 20 зубьев), так называется триб, — ведомым.

Барабан, центральное, промежуточное и секундное колеса являются ведущими, триб центрального колеса и все остальные трибы — ведомые. Число оборотов ведомого триба во столько раз больше числа оборотов ведущего колеса, во сколько ряз число зубьев ведущего колеса больше числа зубьев триба.

Отношение числа зубьев ведущего колеса к числу зубьев ведомого называется передаточным числом. Передача вращения и усилий зубчатого зацепления осуществляется в месте соприкосновения зубьев колеса и триба по так называемой начальной окружности.

В каждом колесе или трибе различают три окружности: окружность выступов, окружность впадин и начальную окружность. Окружность, описанная из центра колеса радиусом, ограниченным вершиной головки зуба, называется окружностью выступов. Окружность, описанная из центра колеса и проходящая через основания зубьев колеса, называется окружностью впадин. Окружность, на базе которой строятся зубья и, следовательно, по которой проходит зацепление колеса и триба, называется начальной окружностью.

При правильном зацеплении окружности колеса и триба касаются друг друга. При глубоком зацеплении они пересекаются.

Расстояние между двумя соседними зубьями, измеренное по начальной окружности, называется шагом зубчатого зацепления.

Частное от деления шага на 3,14 называется модулем зубчатого зацепления. Модуль также равен диаметру начальной окружности, разделенному на число зубьев данного колеса или триба.

Наружные диаметры колес и трибов измеряют микрометрами или калибрами, а диаметры начальных окружностей определяют расчетом или по таблицам.

Расстояние, измеряемое по прямой линии между центрами зацепляющихся между собою колес и трибов, называется межцент-ровым расстоянием.

Прямая линия, соединяющая центры вращения двух сцепляющихся между собой зубчатых колес (или колеса и триба), называется линией центров.

Общее передаточное число для любого количества зубчатых пар, входящих в зацепление, равняется произведению передаточных чисел всех пар или равняется отношению произведения числа зубьев колес к произведению числа зубьев трибов.

Зубчатая передача работает правильно, если величина передаваемого крутящего момента не меняется и потери на трение в передаче являются минимальными. Изменение величины

передаваемого крутящего момента зависит от состояния профиля зубьев, от правильного выбора профиля зацепления. В карманных, наручных, настенных и настольных часах в основной зубчатой передаче применяется циклоидальное или корригированное (исправленное) циклоидальное зацепление. Обычные профили зубьев такого зацепления изображены на рис. 28.

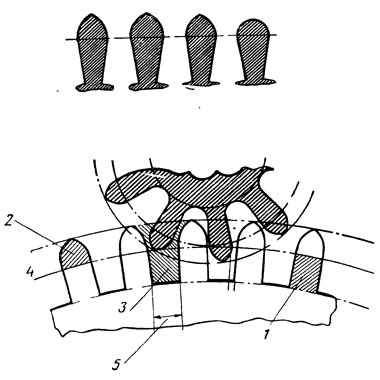

Рис. 28. Четыре разновидности зубьев колес и трибов. Сцепление колеса с трибом:
1 — ножка; 2 — головка; 3 — впадина; 4 — начальная окружность







К зубчатым зацеплениям часовых механизмов предъявляются следующие основные требования:

1) минимальное трение в зубьях, что достигается высоким качеством изготовления колес и трибов;

2) большие радиальные и боковые зазоры в зубьях для предотвращения заклинивания колес и трибов и остановки механизма при попадании пыли.

Размер колес подбирается исходя из общих размеров механизма.

Каждое колесо вращается вокруг своей оси на двух цапфах — нижней и верхней, входящих в отверстия платины и моста. Если механизм часов собран на камнях, то цапфы осей входят в отверстия камней. Чем ближе стоит колесо к пружине, тем оно толще и зубья крупнее, соответственно толще трибы и цапфы.

Правильное зацепление зубьев колеса и триба такое, когда зубья соприкасаются друг с другом не глубже и не мельче начальной окружности, т. е. в точках, где зубья переходят в закругления головки.
