Глава 1 ГИДРАВЛИЧЕСКИЕ СИСТЕМЫ ЗЕРНОУБОРОЧНЫХ КОМБАЙНОВ С-4, СК-3, СК-4, СКД-5 И ИХ МОДИФИКАЦИЙ


ГИДРАВЛИЧЕСКАЯ СИСТЕМА КОМБАЙНОВ С-4, С-4А И С-4МП

В сельском хозяйстве нашей страны впервые гидросистему применили в 1947 г. на самоходном комбайне С-4, на котором был двигатель мощностью 50 л. с. Пропускная способность молотилки 2,5 кг/с хлебной массы при соотношении зерна к соломе 1 : 1,5. С 1955 г. заводы стали выпускать модернизированный комбайн С-4М с двигателем мощностью 60 л. с. В районах повышенного увлажнения работали комбайны С-4МП на полугусеничном ходу. Комбайны С-4, С-4М и С-4МП имели одинаковую гидросистему (рис. 1).

Такая гидросистема состоит из шестеренчатого насоса, распределителя и обратного клапана, размещенных в одном блоке узлов, поршневого гйдроцилиндра для подъема и опускания жатки и двух шлангов. Корпус блока узлов одновременно является и резервуаром для масла. Шестеренчатый насос приводится во вращение цепной передачей. Насос не имеет никаких дополнительных устройств, компенсирующих величину торцовых зазоров при возрастании давления в гидросистеме. Объемный к. п. д. его зависит от величины радиальных и торцовых зазоров шестерен.

Золотник 10 шпилькой 4 соединен с вилкой двуплечего рычага 6, который через вал 5 связан с наружным рычагом 7. Пружины 8 и 9 золотник устанавливают в нейтральное положение. Управляют золотником с помощью системы тяг и рычагов и ручки, размещенной слева от рулевой колонки.

Обратный клапан 11 запирает рабочий объем гидроцилиндра, предотвращая самопроизвольное опускание жатки. Предохранительный клапан 3 регулируют на давление срабатывания 30—35 кгс/см2.

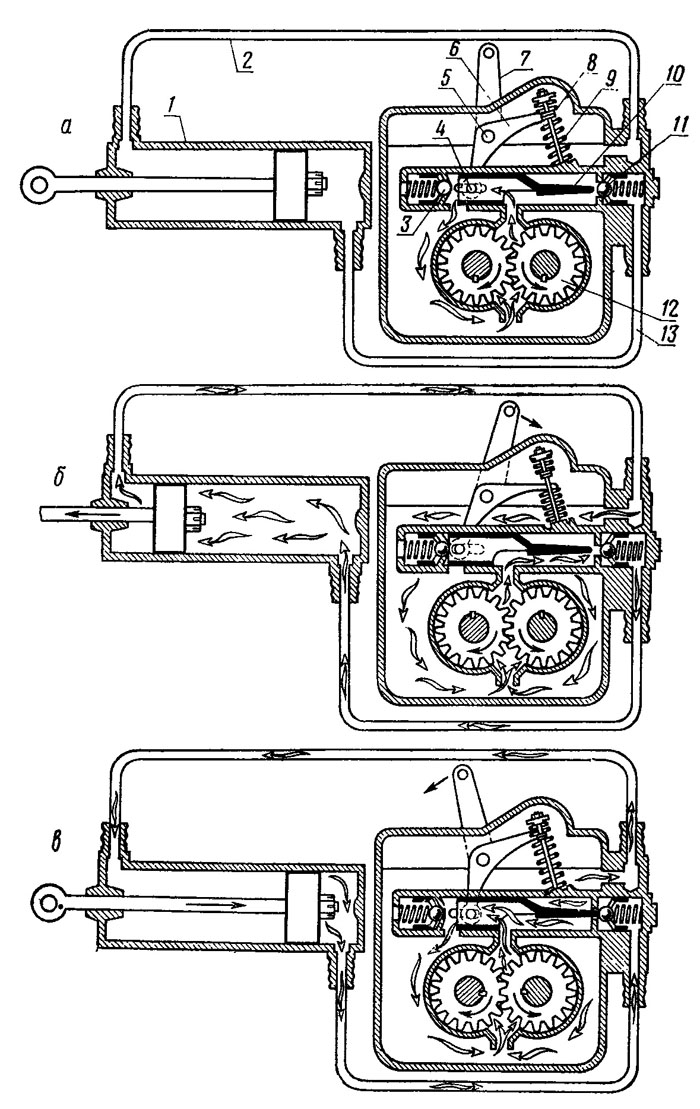

Рис. I. Схема работы гидросистемы самоходного зерноуборочного комбайна С-4М (С-4МП):
о — нейтральное положение распределителя; б — подъем жатки; в — опускание жатки. 1 — гидроцилиндр подъема и опускания жатки; 2 и 13 — маслопроводы;
3 — предохранительный клапан: 4 — шпилька. 5 — вал, 6 и 7 — рычаги; в и 9 — пружины; 10 — золотник; 11 — обратный клапан; 12 — насос

При нейтральном положении золотника 10 (рис. 1, а) нагнетаемое насосом масло свободно проходит через золотник и сливается в резервуар. Обратный клапан удерживает жатку в любом ее рабочем положении.

Для подъема жатки золотник переводят в сторону предохранительного клапана (рис. 1, б). Золотник перекрывает перепускное отверстие и в камере золотника создается давление, под действием которого открывается обратный клапан 11, масло нагнетается в бесштоковую полость гидродилиндра 1 и поднимает жатку. Вытесняемое из штоковой полости гидродилиндра масло сливается в резервуар.

Для опускания жатки золотник перемещают вправо (рис. 1, в). Своим концом он открывает обратный клапан 11, и масло из бесштоковой полости гидроцилиндра сливается в резервуар через золотник, смешиваясь при этом с маслом, нагнетаемым насосом.
