ГИДРАВЛИЧЕСКАЯ СИСТЕМА ЗЕРНОУБОРОЧНОГО
НАВЕСНОГО КОМБАЙНА НК-4
Комбайн НК-4 — модификация самоходного зерноуборочного комбайна
СК-4. На нем гидрофицированы подъем и опускание жатки и
мотовила, изменение частоты вращения мотовила, автоматическое
закрытие копнителя после выгрузки копны.

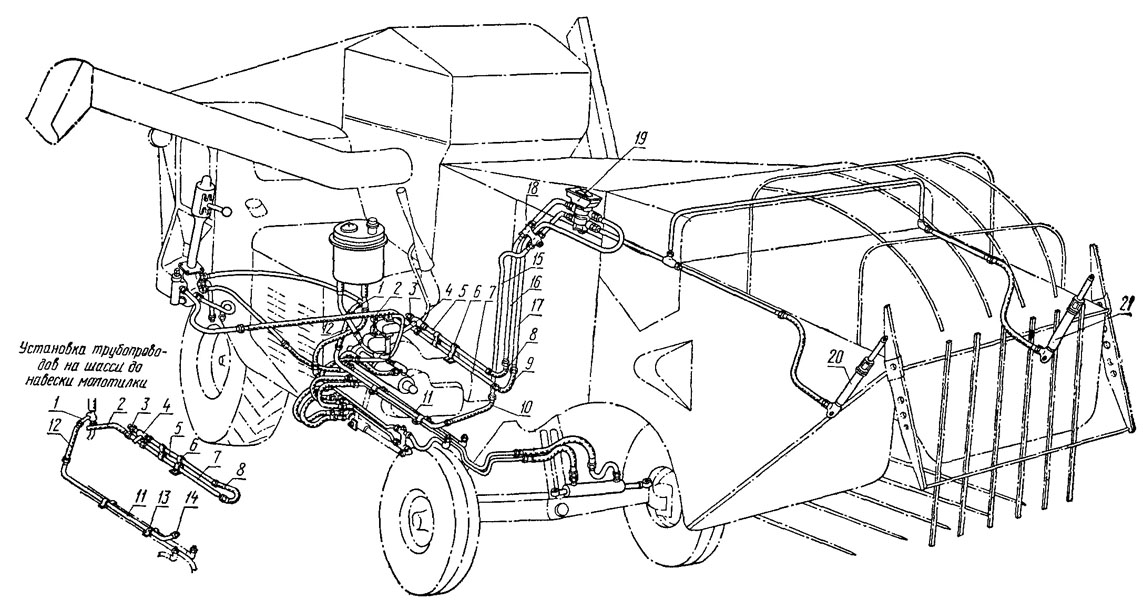

Рис. 14. Подсоединение гидроавтоматической системы
копнителя 44-8А к гидросистеме самоходного шасси СШ-75:
1 — крестовина; 2, 8, 9, 10 и 12 —шланги: 3 и 14 —заглушки: 4 — тройник
фланца насоса основной гидросистемы; 5, 7, 11, 15, 16 и 17—
трубопроводы; 6 — кронштейн; 13 — скоба; 18 — предохранительный клапан;
19 — распределитель копнителя; 20 и 21 — гидроцилиндры закрытия
копнителя
Гидрооборудование жатки комбайна НК-4 ничем
не отличается от гидрооборудования жатки комбайна СК-4. На
молотилке комбайна НК-4 разметены распределитель 19 (рис. 14)
гидроавтоматической системы закрытия копнителя,
предохранительный клапан 18, гидроцилиндры 20 и 21 и
маслопроводы. Все эти узлы, кроме маслопроводов, такие же, как и
на самоходном комбайне СК-4.
Комбайны НК-4 оборудованы копнителями 44-8А или 44-8Б.
Для навески комбайна НК-4 на шасси гидрооборудование и
маслопроводы последнего переоборудуют в Г-образную схему и
подсоединяют гидроавтоматическую систему копнителя к
гидросистеме шасси. Для этого отсоединяют шланг 2 высокого
давления от тройника 4, приваренного к фланцу насоса основной
гидросистемы. С другого конца тройника свертывают заглушку 3 и
глушат ею отверстие тройника, с которого снят шланг 2.
Трубопровод 5 соединяют со штуцером тройника 4, а трубопровод 7
— с отъединенным концом шланга 2 Временно концы трубопроводов 5
и 7 соединяют шлангом 8. Трубопровод 11 устанавливают на
хребтовой балке шасси, закрепляя его скобами 13. С крестовины 1
снимают заглушку и трубопровод 11 соединяют с крестовиной с
помощью шланга 12. Снятой заглушкой 14 глушат свободный конец
трубопровода 11.
После навески молотилки комбайна НК-4 на шасси заглушки с
трубопроводов 11 и 15 снимают и соединяют их шлангом 10.
Отсоединив шланг 8 от трубопровода 7 соединяют его с
трубопроводом 16. Трубопроводы 7 я 17 соединяют шлангом 9.
Трубопроводы, шланги, скобы, кронштейн и другие детали,
необходимые для подсоединения гидроавтоматической системы
копнителя, приложены к навесным комбайнам НК-4.
