Дисковый высевающий аппарат

Дисковый высевающий аппарат

Дисковый высевающий аппарат (рис. XV. 1, б, в) применяют для строчно-луночного высева семян хвойных пород. Он состоит из неподвижного диска 9 и двух наглухо закрепленных на вертикальном валике 7 вращающихся дисков: нижнего 8 и верхнего 10, в которых имеются вырезы 11 и 14. Если вырез верхнего диска совмещается с дозирующим отверстием 12 и оно заполняется семенами, то вырез нижнего диска не совпадает с дозирующим отверстием, и оно снизу оказывается перекрытым. Высев происходит в тот момент, когда вращающиеся диски займут обратные положения, т. е. верхний диск перекроет дозирующее отверстие сверху и отсечет высеваемую порцию семян от общей массы, а вырез нижнего совместится с дозирующим отверстием и семена из него попадут в семяпровод (см. рис, XV.l,e). Количество высеваемых семян регулируется изменением величины дозирующего отверстия, что достигается перемещением ползуна 13 при помощи винта.

Транспортерный высевающий аппарат для крылатых семян состоит из транспортера, установленного на передней стенке семенного бункера и изготовленного из крючковых цепей, к которым прикреплены гребенки. Транспортер гребенками выбирает семена из бункера и направляет их в семяпровод, по которому они поступают в сошник. Для обеспечения высева семян в пределах заданной нормы и равномерной их подачи в семяпровод вверх над транспортером устанавливают щетку барабанного типа, которая вращается навстречу транспортёру и счищает излишки семян с транспортера в бункер.

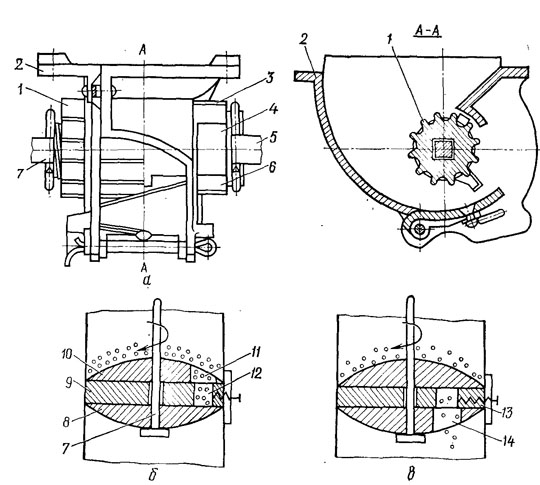

Рис. XV.1. Высевающие аппараты для мелких и средних по размеру семян:

а — катушечно-желобчатый; б и в —дисковый; 1 — высевающая катушка; 2 — высевающая коробка; 3 и 6—крылья; 4 — холостая муфта; 5 и 7 — валики высевающих аппаратов; 8 - нижний вращающийся диск; 9 — неподвижный диск; 10— верхний вращающийся диск; 11 — вырез верхнего диска; 12 — дозирующее отверстие; 13 — ползун; 14 —вырез нижнего диска

Ячеисто-бункерный высевающий аппарат (барабанно-корончатый) с наружными дозаторами применяют для рядового (строчного), строчно-луночного и группового посева крупных семян (желудей дуба, орехов и т. п.). Он состоит из барабана 1 (рис. XV.2) и дозировочных коробок 9 с семяпроводами 10, выполненными в виде лотка. Число дозировочных коробок на барабане соответствует определенному шагу посева — расстоянию между центрами лунок при строчно-луночном посеве. В месте крепления дозировочных коробок на барабане имеются окна, соединяющие полость барабана с дозировочной коробкой. Барабан аппарата разделен перегородкой 4 на две секции 3 и 5. При вращении барабана в момент нахождения дозировочной коробки в нижнем положении (рис. XV.2, а) одна секция ее заполняется желудями, другая — микоризной землей. При дальнейшем вращении барабана, как только он займет верхнее положение (рис. XV.2,6), желуди и микоризная земля под действием силы тяжести высыпаются из камер 2 и 8 коробки обратно в барабан аппарата. При этом часть желудей и микоризной земли, находившихся между регулировочными заслонками 6 и стенкой коробки, попадает в конический отсек 7 семяпровода. При дальнейшем вращении желуди и микоризная земля из семяпровода упадут в подготовленную сошником 11 бороздку (рис. XV.2, б).

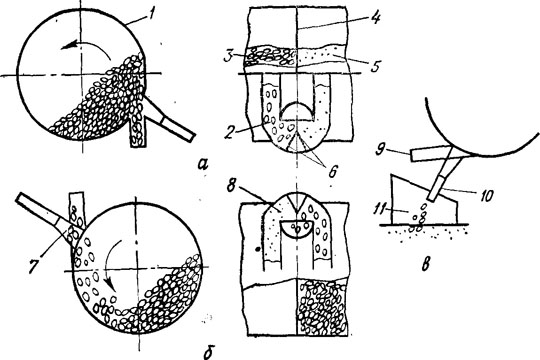

Рис. XV.2. Схема движения желудей при высеве аппаратом ячеисто-бункерного типа:
а — наполнение дозировочной коробки желудями и микоризной землей; б — выход желудей и микоризной земли из дозировочной коробки в семяпровод; в — выход желудей и микоризной земли из семяпровода в лунку; 1 — барабан; 2, 8— камеры дозировочной коробки для желудей и микоризной земли; 3 — секция барабана для желудей; 4 — перегородка; 5 — секция барабана для микоризной земли; 6 — регулировочные заслонки; 7 — конический отсек семяпровода; 9 —дозировочная коробка; 10— семяпровод; 11—
сошник

Число высеваемых семян регулируют заслонками. При высеве желудей без микоризной земли обе секции барабана заполняют желудями. Их, как и бункера сеялки с такими высевающими аппаратами, можно использовать поочередно по мере высева желудей, для чего необходимо перекрывать камеры дозировочных коробок регулировочными заслонками одной из секций барабана. При соответствующей регулировке при высеве можно одновременно использовать обе секции барабана, что особенно важно при работе сеялки на склонах. Для использования высевающего аппарата при рядовом посеве в сошнике сеялки устанавливают съемный наклонный лоток, при групповом посеве на сеялках ставят специальное автоматическое устройство прерывистого высева [универсальные сеялки МЛТИ-2, МЛТИ-2(1) или СЖУ-1]. Имеется также Конструктивный вариант аппарата рассмотренного типа с внутренними дозаторами (лабиринтный высевающий аппарат) для строчно-луночного высева мелких сыпучих семян хвойных пород.

Высевающий аппарат ячеисто-барабанного типа, предназначенный для строчно-луночного высева крупных и средних семян, состоит из общего вала (барабана), который вращается в подшипниках. На валу имеются ячейки (под семена ореха грецкого, фисташек, миндаля и желудей), расположенные под углом 1,575 рад (90°). Сверху на вал надевают цилиндр с одной ячейкой. В зависимости от формы высеваемых семян цилиндр фиксируют винтом над соответствующей ячейкой вала. Подобные высевающие аппараты с ячейками несколько другой
конструктивной формы имеются и для рядового (строчного) высева мелких, средних и крупных семян.

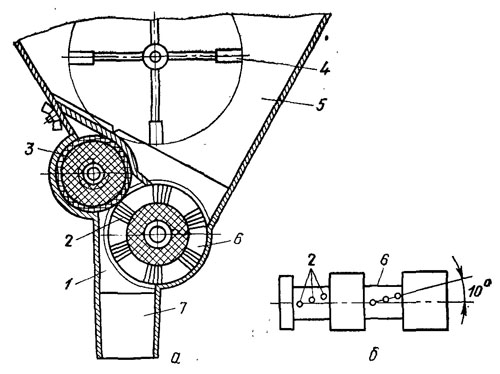

Рис. XV.3. Штифтовый высевающий аппарат барабанного типа:
а — общий вид аппарата; б — высевающий барабан со штифтами, вид спереди; 1 — корпус; 2 — штифты; 3 — отклоняющий ролик; 4 — эластичный наконечник; 5— семейной бункер; 6 — высевающий барабан; 7 — воронка

Штифтовый высевающий аппарат барабанного типа (рис. XV.3) для высева крылатых семян (МЛТИ) состоит из корпуса 1, высевающего барабана 6, отклоняющего ролика 3 с эластичной обшивкой для отталкивания излишних семян с поверхности барабана и воронки 7. На рабочей поверхности высевающего барабана, устанавливаемого на валу аппарата жестко с помощью стопорного болта, по винтовой линии расположены штифты 2. Установленная в семенном бункере 5 ворошилка имеет лопасти с эластичными наконечниками 4 для предохранения семян от повреждений и равномерной их подачи к высевающему барабану аппарата.

Установка аппарата на норму высева производится по аналогии с установкой катушечных высевающих аппаратов сеялок путем перемещения барабана влево (минимальная норма высева) или вправо (максимальная норма высева) в корпусе вращением штурвального колеса.

Для транспортирования семян к сошникам применяют различные типы семяпроводов: спирально-ленточные, воронкообразные, коробчатые, лотковые, трубчатые металлические и из прорезиненной ткани, телескопические и др.

К бороздообразующим рабочим органам сеялки относятся сошники и каток с ребордами. Сошники могут быть анкерные с острым (для крупных семян и некоторых других) и тупым (для мелких семян) углом вхождения в почву, одно- и двухдисковые и др. Катки с ребордами, предназначенные для выдавливания бороздок в почве, выполнены в виде металлических пустотелых или деревянных цилиндров. Заделывающие устройства (прикатывающие катки, загортачи, волокуши, боронки и т. д.) окончательно заделывают семена.
