Желудевая универсальная однорядная сеялка СЖУ-1 (автор Г. П. Ильин) сконструирована для посева желудей в предварительно подготовленную почву при защитном лесоразведении, а также для применения на раскорчеванных вырубках, обработанных сплошь и полосами, на прогалинах и пустырях.

Желуди и другие семена подобной формы и размеров высевают рядовым (строчным), строчно-луночным (расстояние

между центрами лунок 30 и 90 см) и групповыми способами (три лунки в группе по ходу сеялки, расстояние между центрами групп 3,75; 4,0 и 4,5 м). Сеялку можно агрегатировать с тракторами Т-25 (ДТ-20), Т-25А, Т-40А (Т-40), «Беларусь» (МТЗ-50 и др.). Устройство сеялки представлено на рис. XV.5.

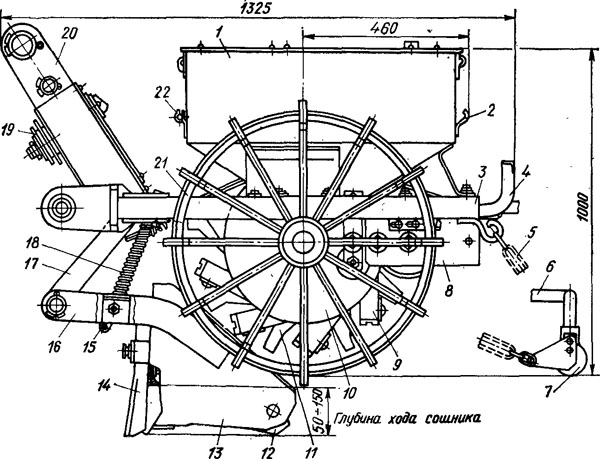

Рис. XV.5. Схема желудевой универсальной однорядной сеялки СЖУ-1:
1 — бункер для посевного материала; 2 — крюк-зацеп; 3 — рама; 4 — выдвижная площадка для дополнительного запаса посевного материала; 5 — цепной поводок; 6 — распорное устройство; 7 —волокуша; 8 — кулачково-копирный механизм; 9 — дозировочная коробка; 10—барабан высевающего аппарата; 11 — семяпровод; 12 —съемный наклонный лоток; 13 — сошник; 14 — черенковый нож; 15—штанга; 16 — грядиль; 17 — кронштейн; 18 — пружина; 19 — сменные ведомые звездочки; 20 — навесное устройство; 21 — опорно-приводное колесо; 22 — специальный чистик







Высевающий аппарат сеялки ячеисто-бункерного типа (барабанно-коробчатый) состоит из пустотелого барабана 10 диаметром 370 мм и девяти дозировочных коробок 9. Дозировочные коробки установлены сверху на цилиндрической части барабана и обеспечивают шаг посева в ряду 0,3 м (расстояние между центрами лунок). Внутри дозировочных коробок на оси установлены заслонки, регулирующие норму высева семян. Перекрывая заслонками дозировочные камеры (через две), можно высевать семена в ряду и с шагом высева 0,9 м. К дозировочным коробкам аппарата приварены семяпроводы 11, выполненные из листовой стали в виде желобков с коническим отсеком. Высевающий аппарат приводится в действие от опорно-при-водных колес сеялки. Для высева семян группами с различным

расстоянием между ними на сеялке предусмотрен кулачково-копирный механизм. Автоматическое отключение кулачковой муфты происходит за счет попадания шарика рычага в вырез копира при перекатывании по нему во время работы механизма. При установке сеялки на групповой посев кронштейн с шариком закрепляют в продольном пазу рычага механизма так, чтобы при проворачивании высевающего аппарата вручную во время включения кулачково-копирного механизма было три высева из барабана. В зависимости от числа зубьев на сменной ведомой звездочке (всего их три) изменяется скорость вращения копира и в связи с этим расстояние между высеваемыми группами лунок семян.

При снятии копира или шарика с кронштейном полумуфта входит в постоянное зацепление с втулкой барабана и производится однорядный строчно-луночный или рядовой посев. Для рядового посева в сошнике устанавливают съемный наклонный лоток 12. При посеве глубину хода сошника регулируют при помощи гидросистемы трактора, изменяя положение рамы сеялки относительно поверхности почвы.

Двусторонние (двухкамерные) дозировочные коробки в высевающем аппарате сеялки позволяют (при соответствующей регулировке количества высеваемых семян, измененном положении заслонок и нужной норме высева) сохранить установленную норму высева при посеве поперек склонов. Чтобы предотвратить возможное сползание волокуши при работе поперек склонов, предусмотрено распорное устройство, выполненное в виде складной составной штанги, шарнирно закрепленной одним концом на раме и жестко — к торцу волокуши.
