Автоматическое устройство ПЛА-1

Автоматическое устройство ПЛА-1 к двухотвальному плугу ПКЛ-70

Более подробнее рассмотрим автоматическое устройство ПЛА-1 (рис. XV.8) к двухотвальному плугу ПКЛ-70, которое
предназначено для автоматической посадки сеянцев хвойных пород на вырубках по дну борозд одновременно с их подготовкой.

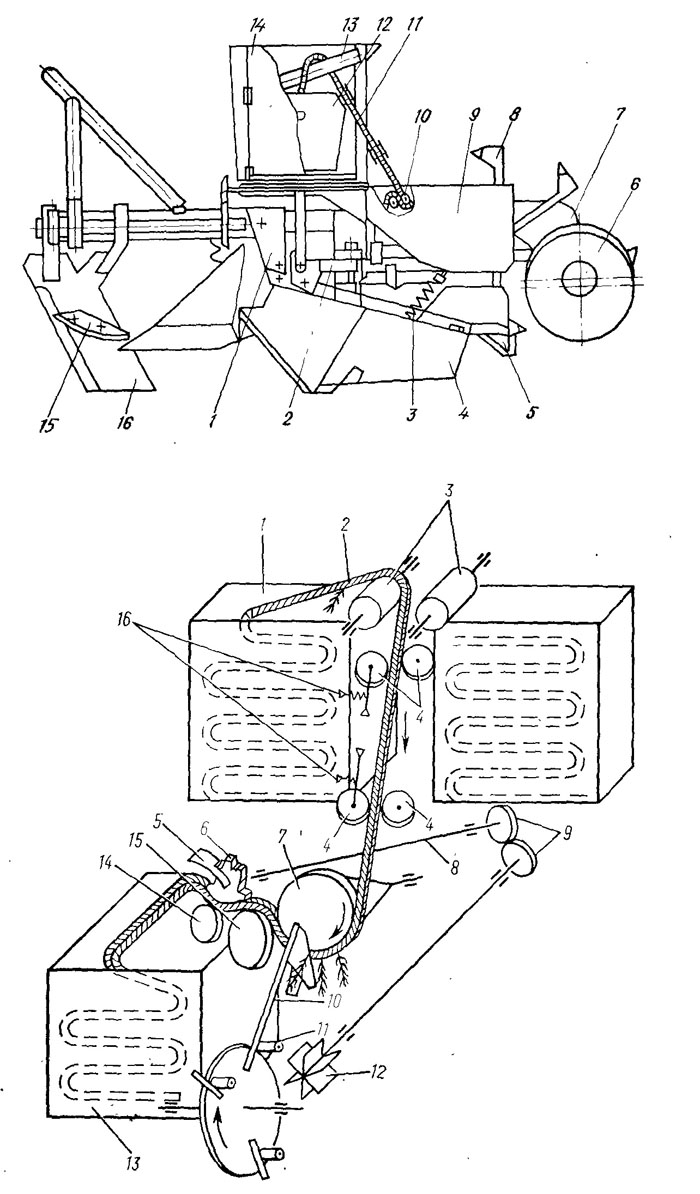

Рис. XV.8. Лесопосадочное приспособление ПЛА-1:
1 — серьга; 2 — рама; 3 — пружина; 4 — сошник; 5 — почвозаделывающий клин; 6 — уплотняющий каток; 7 — привод посадочного аппарата; 8 — посадочный аппарат; 9 — приемный оункер; 10 — кассетопротяжный механизм; 11 — кассета; 12 — ящик для кассеты; 13.— направляющий валик; 14 — ограждение; 15 — ограничительный полоз; 16 —нож

Рис. XV.9. Схема автомата лесопосадочного приспособления ПЛА-1:
1 — ящик; 2 — кассета; 3 — направляющие валики; 4 — подпружиненные ролики; 5 — отсекатель; 6 — ведущая звездочка ; 7 — профильный ролик; 8 — вал привода; 9 — конические шестерни; 10 — посадочный аппарат; 11 — упор на захвате посадочного аппарата;
12 — крыльчатка; 13 — приемный бункер: 14, 15— прижимные ролики; 16 — пружины

Плуг с приспособлением можно применять на дренированных нераскорчеванных вырубках с числом пней до 0,6 шт/м2 (600 шт/га). К раме сошника шарнирно присоединена тележка, на которой смонтирован посадочный аппарат вращательного типа (лучевой) и цилиндрические уплотняющие катки. Привод посадочного аппарата осуществляется через шестеренчатую передачу от правого уплотняющего катка, снабженного почвоза-цепами.

Захваты посадочного аппарата имеют по одной поворотной створке, которые прижимают сеянцы к неподвижным пластинам. Автомат для подачи сеянцев (рис. XV.9) состоит из кассеты 2 и механизма ее протяжки синхронно с работой посадочного аппарата 13. Кассета имеет отдельные пластмассовые звенья, соединенные между собой в гибкую ленту по принципу крючковой цепи. Корпус каждого звена обклеен резиновой накладкой, в которой есть поперечный разрез для размещения сеянца. Заряженные сеянцами кассеты укладывают в ящики 1, одна из кассет выводится через окно ящика по направляющему валику 3 поступает между подпружиненными роликами 4 на профильный ролик 7, огибая который, кассета разворачивается веером для выборки сеянцев посадочным аппаратом.

Установленная за профильным роликом ведущая звездочка 6 с прижимными роликами 14, 15 служит для прерывистого перемещения кассеты и сбрасывания ее в приемный бункер 13. Прерывистое движение ведущей звездочки осуществляется упорами

11, закрепленными на захватах посадочного аппарата, которые поворачивают на некоторый угол крыльчатку 12 приводного механизма. Крыльчатка закреплена на валу, на другом конце которого установлена шестерня, взаимодействующая с шестерней вала ведущей звездочки. Поворот крыльчатки каждым захватом вызывает перемещение кассеты на расстояние, соответствующее шагу между ее звеньями. Сеянцы из кассеты (по одному) берут захваты посадочного аппарата. Для контроля за работой посадочного приспособления имеется электрическая сигнализация, состоящая из датчиков, сигнализирующих о перебоях в работе.

Зарядное устройство представляет собой столик, на который укладывают кассету при ее снаряжении сеянцами. На концах столика устанавливают ящики: один с пустой кассетой, другой с заряженной. Рабочие, сидящие на скамье у столика, закладывают сеянцы в звенья кассеты, перемещают ее по столику и укладывают в ящик. Плуге автоматическим посадочным приспособлением агрегатируют с тракторами ЛХТ-55 (ТДТ-40М). Основные данные приспособления ПЛА-1 следующие: число высаживаемых рядов 1; глубина хода сошника 25—30 см; шаг посадки 0,5; 0,75 и 1 м; число сеянцев (шт.): в автомате 2000, в кассете 1000; рабочая скорость до 6 км/ч; масса 520 кг; производительность до 5 км/ч; размеры посадочного материала: надземной части 6—30 см; диаметр стволика 1—8 мм; длина корневой системы 10—25 см; обслуживающий персонал — тракторист и оправщик сеянцев.
