Желудевая навесная сеялка СЖН-1

Желудевая навесная сеялка СЖН-1

Желудевая навесная сеялка СЖН-1 предназначена для рядового посева желудей на вырубках по бороздам, предварительно подготовленным двухотвальными лесными плугами, по разрыхленным полосам (фрезами и рыхлителями), а также без предварительной подготовки почвы на незадернелых вырубках. С помощью специального кронштейна сеялку навешивают сзади плуга ПКЛ-70 для высева желудей одновременно с нарезкой борозд. Навешивают сеялку на тракторы «Беларусь», Т-40 (Т-40А) и Т-25А. Основные узлы сеялки (рис. XV.6): рама 4, семенной бункер 6, высевающий аппарат 7, сошник 1 с полозовидным ножом, прикатывающий каток 8 и привод высевающего аппарата катушечно-лопастного типа.

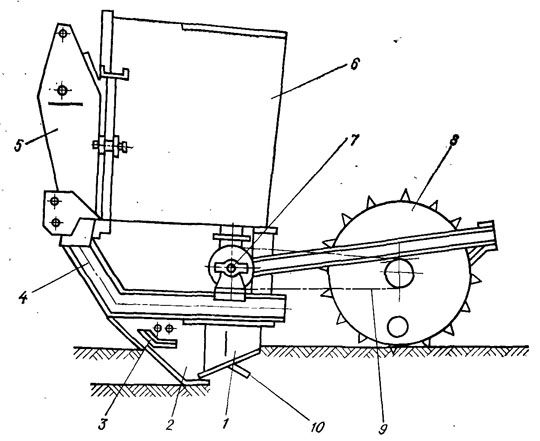

Рис. XV.6. Схема сеялки СЖН-1:
1 — сошник; 2 —нож; 3 - ограничительные полозья; 4 — рама; 5—навесное устройство; 6 — бункер; 7 — высевающий аппарат; 8 — прикатывающий каток; 9 — цепная передача; 10— рассеиватель

Покровосдиратель-сеялку ПСТ-2А (конструкции М. П. Албякова) применяют для подготовки песчаных и супесчаных почв с одновременным посевом семян сосны, ели и лиственницы на свежих незадернелых вырубках и гарях, очищенных от порубочных остатков и валежника. Сеялка состоит из двух секций, навешивается на тракторы ЛХТ-55 (ТДТ-40М), оборудованные навесными системами. Каждая секция имеет тяговый брус, бороздообразующий сферический диск с механизмом привода высевающего аппарата, цилиндрический семенной бункер с дисковым высевающим аппаратом, механизм установки глубины хода диска и заделывающее устройство.

Посевное приспособление к плугу ПКЛ-70 используют для строчно-луночного посева семян хвойных пород в дно бороздки одновременно с подготовкой почвы двухотвальным корпусом, Все узлы сеялки смонтированы на рамке, шарнирно присоединенной к заднему каркасу рамы плуга. Дно бороздки рыхлит специальная лапа, закрепленная на раме плуга за корпусом. Для создания при посеве уплотненного ложа на рамке установлен цилиндрический каток, над которым на двух вертикаль-ных стойках смонтирован семенной барабан с двумя высевающими аппаратами лабиринтного типа. Основные узлы — корпус, регулировочная заслонка, направитель семян (лоток) и крышка. Заделываются семена шлейф-боронкой. Это навесное приспособление используется также с дисковым навесным покрово-сдирателем ПДН-1.

Тяговое сопротивление сеялки состоит из сил сопротивления сеялки при перемещении ее на колесах, сопротивления сошников и заделывающих рабочих органов (загортачей, волокуши, граблей, решетчатых катков и т. д.), расположенных за ними, и сил

трения в передаточных механизмах и высевающих аппаратах. Оно зависит главным образом от силы тяжести сеялки, типа почвы и ее состояния во время посева, конструкции сошников или бороздообразующих катков с ребордами (в бессошниковых сеялках) и их размещения. Тяговое сопротивление навесных и монтируемых на самоходные шасси сеялок по сравнению с прицепными при одинаковой ширине захвата меньше на 12— 18%.
