Эфир канифоли — один из компонентов, используемых в композициях
термопластичных клеев различного назначения. Отечественной
промышленностью по разработкам Ленинградского объединения «Печатный
двор» и ЦНИЛХИ внедрена технологий производства термопластичного клея
ТК-2П, представляющего собой композицию сополимера этилена с
винилацетатом, эфиром канифоли, парафином и целевыми добавками
(стабилизаторами) .

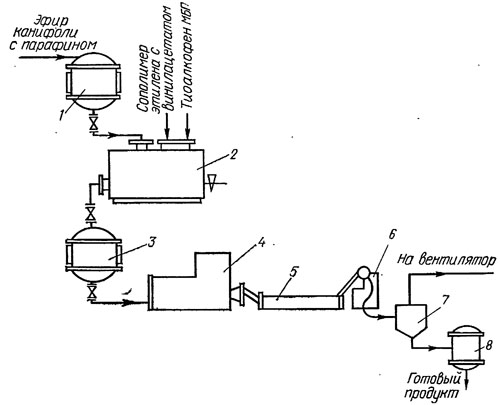

По технологической схеме (рис. 36) расплавленная смесь глицеринового
эфира канифоли (30,5%) с парафином (20,3%) дозируется из мерной емкости
в смеситель, снабженный мощной винтовой мешалкой, в который затем
загружается сополимер этилена с винилацетатом (49 %), тиоалкофен МБП или
фенозан (0,2 %). При температуре 70—90 °С смесь тщательно перемешивается
и самотеком через промежуточный сборник поступает на дисковый экструдер.
Жгуты термоклея из фильер экструдера выдавливаются в охладительную ванну
и охлаждаются в потоке воды.
Охлажденные жгуты поступают на приемное устройство гранулятора и с
помощью тянущего валка подаются к режущей фрезе. Измельченный в виде
гранул термоклей с помощью вентилятора (газодувки) транспортируется в
циклон и через бункер на упаковку в крафт-мешки с полиэтиленовым
вкладышем или картонные -коробки вместимостью 20 кг.
Термоклей ТК-2П имеет светло-коричневую окраску, температуру размягчения
65—75 °С; вязкость в растворах 4—
6 Па-с, обладает клеящей силой не менее 4 Н/см. Используется в
полиграфической промышленности для склеивания книжножурнальной
продукции.
В производстве на 1 т термоклея расходуется до 10
м3 охлаждающей воды. Сточные воды практически не требуют дополнительной
очистки и могут быть использованы повторно после охлаждения. Атмосферные
выбросы, аэрозоли твердых органических веществ подвергаются очистке в
водной ловушке и выбрасываются в атмосферу.
При вводе в рецептуру термоклея специальных добавок типа
низкомолекулярного каучука ПДИ-ЗАК получают морозостойкий
термопластичный клей. С учетом высоких качественных характеристик
термоклеев использование их в различных отраслях промышленности в
последние годы резко возросло.
Центральным научно-исследовательским институтом бумаги (ЦНИИБ)
разработаны рецептуры термопластичных клеев для бумажной ленты с клеящим
слоем и липкой ленты; Ленинградским проектно-конструкторским и
технологическим бюро легкой промышленности — рецептуры клея для обувной
промышленности.
Во всех композициях термопластичных клеев используется от 11 до 60 %
глицеринового эфира канифоли. Технология производства термоклеев в
принципе одинакова и отличается лишь по условиям охлаждения и
гранулирования готового продукта.
