содержание   ..  60  61  62  63  64  65  66  67  68  69  70  ..

§ 22. ПОЛУЧЕНИЕ КАНИФОЛЬНО-МАЛЕИНОВЫХ И КАНИФОЛЬНО-ФУМАРОВЫХ АДДУКТОВ

Модифицирование сосновой живичной канифоли осуществляется в этерификаторах, снабженных мешалкой. Модифицирующий реагент — малеиновый ангидрид загружается при температуре 140—150 °С, фумаровая кислота — при 180 °С (4—5 % от массы канифоли). Реакция модифицирования проходит при 180—195° С. Готовый продукт охлаждается в охладителе и разливается через коллектор в картонные барабаны вместимостью 100 л. )

Модифицированная канифоль имеет высокие качественные показатели: кислотное число 170—180, температуру размягчения 60—70 °С, не склонна к кристаллизации.

В качестве отходов производства при модифицировании образуются канифольные масла, используемые в геологоразведке при глубинном бурении. Парогазовые выбросы через конденсатор-холодильник и водную ловушку сбрасываются в атмосферу.

Особое значение имеет модифицирование экстракционной канифоли. Процесс при этом совмещается с осветлением канифоли химическим реагентом. В качестве осветлителя в отечественной лесохимической промышленности используется октофор S10, представляющий собой алкилфенолдисульформальдегидную смолу.

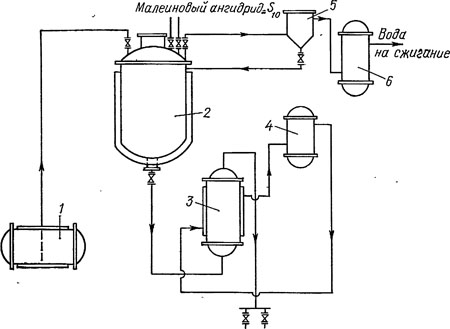

Рис. 35. Технологическая схема производства модифицированной канифоли: 1 — емкость для канифоли; 2 — этерификатор; 3 — теплообменник-охладитель; 4 — тепло; обменник; 5 — сепаратор; 6 — конденсатор-холодильник


По технологической схеме, принятой в промышленности, жидкая экстракционная канифоль из промежуточной емкости погружным насосом или раздробленная кусковая канифоль через люк загружается в этерификатор (рис. 35). При температуре 150 °С включается мешалка и ведется загрузка малеинового ангидрида — 4% от массы канифоли. Далее температура реакционной массы доводится до 220 °С и загружается октофор S10

из расчета 0,15—0,2 % от массы канифоли. В период подъема температуры происходит реакция присоединения малеинового ангидрида к смоляным кислотам.

После загрузки октофора через слой расплавленной канифоли со скоростью 2 м3/ч барботируется острый пар для отгона легких канифольных масел, а температура реакционной смеси постепенно повышается до 260 ±5 °С (она выдерживается в течение 1ч).

Полученная модифицированная канифоль, охлажденная в теплообменнике до 150—170 °С, разливается в картонные барабаны. Охлаждение модифицированной канифоли в теплообменнике осуществляется 60 %-ным водным раствором глицерина. Пары глицерина конденсируются в конденсаторе-холодильнике и вновь в виде конденсата поступают в теплообменник.
Модифицированная сосновая экстракционная канифоль по сравнению с исходной имеет более светлый цвет (на 4—5 марок по йодной шкале эталонов цветности), кислотное число не менее 155 и температуру размягчения не ниже 56 °С.

Модифицированная канифоль используется для приготовления клеевых композиций, применяемых при проклейке высших сортов писчей бумаги, ее производные — в лакокрасочной, полиграфической и текстильной промышленности.

Модифицирование экстракционной канифоли малеиновым ангидридом совместно с формалином позволяет получить ад-дукт с температурой размягчения до 80 °С. Такой продукт широко используется в резиновой промышленности. При дозировке формалина наблюдается вспенивание реакционной массы, и слив его поэтому ведется медленно, а на линии парогазовой смеси перед конденсатором-холодильником устанавливается сепаратор. ’'Сточные воды, загрязненные канифольными маслами и формалином, откачиваются ,на установку сжигания.
