АВТОМАТИЗАЦИЯ ШАХТНЫХ ПЕЧЕЙ В ПРОИЗВОДСТВЕ ИЗВЕСТИ

Современные шахтные известеобжигательные печи оснащены автоматическими устройствами и механизмами, которые осуществляют автоматическую загрузку сырья и топлива в печь, автоматическое измерение теплотехнических параметров процесса обжига контрольно-измерительными приборами, автоматическое отключение подачи газообразного топлива «в печь при падении

давления газа в газопроводе и нарушении работы системы водяного охлаждения балочных горелок.

Система автоматической загрузки шихты в шахтную печь включает следующие устройства: автоматический дозатор; загрузочное устройство; механизм поворота чащи загрузочного устройства; радиоактивный или штанговый измеритель уровня материала в шахте.

Дозаторы шахтных печей в производстве извести

Различают весовые и объемные автоматические дозаторы.

Весовой автоматический дозатор шихты, (рис. 83) состоит из двух приемных бункеров 7 для известняка и твердого топлива, двух течек 6 и 13, двух лотковых питателей

5 и 14, весовой измерительной системы 9, дозирующего бункера
11 с течкой 3 и системы рычагов 1, 2, и 4. Бункер 11 при помощи тросов 10 подвешен к раме весовой измерительной системы, которая, в свою очередь, подвешена к бункерам 7 на тросах 8.

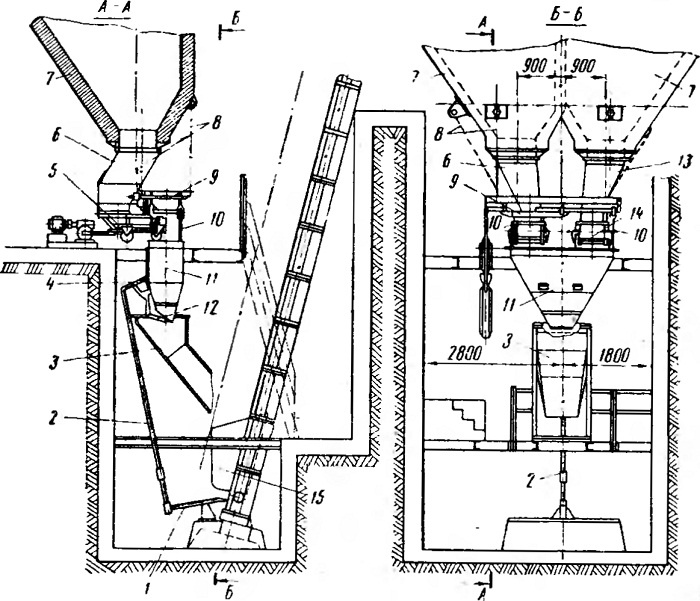

Рис. 83. Автоматический весовой дозатор:
1, 2 и 4 — рычаги, 3, 6 и 13 — течки, 5 и 14 — лотковые питатели, 7 — бункера,
8 и 10 — тросы и тяги, 9 — весовая измерительная система, 11 — дозирующий бункер, 12 — затвор, 15 — ковш

Дозатор работает следующим образом. Известняк из левого-бункера 7 лотковым питателем 5 подается в дозирующий бункер

11. По мере заполнения бункера материалом измерительная весовая система .приближается к равновесию. Как только вес известняка в бункере достигнет установленной величины, измерительная система 9 выключает электродвигатель лоткового питателя 5.

Одновременно с этим включится электродвигатель лоткового питателя 14, который из правого бункера 7 подает твердое топливо в бункер 11. Когда общий вес шихты в бункере достигнет заданного значения, измерительная весовая система выключает питатель 14.

При возвращении в нижнее положение ковш 15 скипового-подъемника нажимает на рычаг 1, который через рычаги 2 и 4 открывает затвор 12 дозирующего бункера, и материал по течке 3 ссыпается в ковш. При движении скипа вверх система рычагов

1, 2 и 4 под действием контргруза прочно закрывает затвор дозирующего бункера. Командный аппарат включает лотковый питатель 5 и цикл дозирования шихты повторяется. К моменту возвращения скипа в нижнее положение дозирующий бункер 11 вновь заполнен шихтой.

Электровибрационные дозаторы С-471 и 185-ПТ применяют для печей, работающих на газообразном и жидком топливе. Эти дозаторы загружают известняк в скип ;по времени.

Автоматические объемные дозаторы используют в печах, работающих на жидком и (газообразном топливе.

Принцип действия автоматического объемного дозатора (рис. 84) состоит в следующем. Из приемного бункера 7 известняк по течке 6 поступает в дозирующий бункер 10. Ковш 12 скипового подъемника, занимая нижнее положение, нажимает на рычаг 1 и через рычаги 3, 4 открывает затвор 2. Известняк в объеме бункера 10 по течке 11 высыпается в ковш 12.

При движении ковша вверх рычаг 1 освобождается и под воздействием соединенного с его осью контргруза закрывает затвор. При дальнейшем движении ковша вверх он входит в зацепление с вилкой рычага 9, поворачивает его в верхнее положение, открывая рычагом 8 затвор 5. При этом известняк поступает в дозирующий бункер до его заполнения.

При движении ковша вниз скип поворачивает рычаг 9 в нижнее положение и затвор 5 перекрывает отверстие течки 6. После этого цикл работы дозатора повторяется. Для того чтобы скип не смог занять нижнее положение при открытом затворе, установлена электрическая блокировка, останавливающая движение ковша на некотором расстоянии от рычага 1.
