Радиоактивный указатель уровня шахтных печей в производстве извести

Радиоактивный указатель уровня шахтных печей в производстве извести

Радиоактивный указатель уровня располагается на двух уровнях по высоте шахты.

Указатель уровня состоит из двух источников излучения, двух приемников и одного общего электронного блока, имеющего два выходных реле. При прохождении луча через слой материала приемник фиксирует снижение мощности излучения по сравнению с прохождением луча через свободное пространство. Электронный блок, воспринимая соответствующие электрические сигналы от нижнего 13 и верхнего 14

приемников, управляет выходным реле, рабочие контакты которых посредством электрической цепи аппарата КЭП-1 управляют электродвигателем скиповой лебедки и включают световую сигнализацию на пульте оператора (рис. 86).

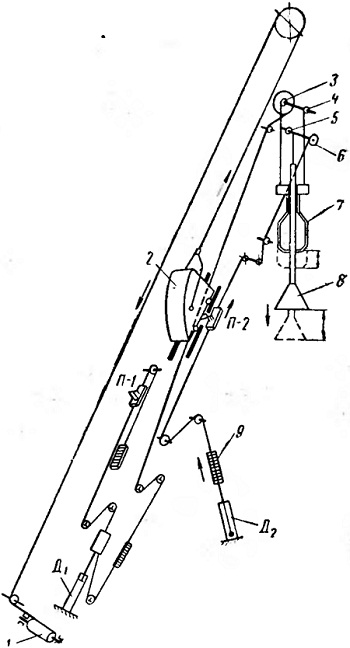

Рис. 85. Кинематическая схема автоматической работы загрузочного устройства:
1 — лебедка, 2 — ковш скипового подъемника, 3, 4, 5 и 6 — шкивы, 7 — верхний клапан, 8 — нижний клапан, Р —груз; П-1 и П-2 —ползуны, Д1 и Д2 — гидравлические демпферы
