Загрузочное устройство шахтной печи состоит из скипового подъемника с электрической лебедкой, поворотной чаши и двухклапанного затвора. На рис. 85 изображена кинематическая схема работы загрузочного устройства. Электрическая лебедка 1 посредством троса и системы блоков транспортирует шихту ковшом 2 на верх печи.

При движении вверх по стволу ковш своим выступом входит в зацепление с зубом ползуна П-1, поднимая при помощи троса

и шкивов 3 и 4 верхний клапан 7. При этом шихта, находящаяся в приемной чаше, проваливается в нижнюю камеру, выходное отверстие которой закрыто клапаном 8.

Выйдя из зацепления с ползуном П-1 ковш продолжает подниматься по стволу, а верхний .клапан 7 под действием привода (или собственного веса) опускается вниз, плотно закрывая загрузочное отверстие .верхней камеры. При дальнейшем движении вверх ковш входит в зацепление с ползуном П-2 и поднимает груз 9, который при помощи троса и блоков удерживает клапан 8 в верхнем положении.

Под действием собственного веса и веса шихты нижний клапан опускается вниз, пропуская сырье и топливо в шахту печи.

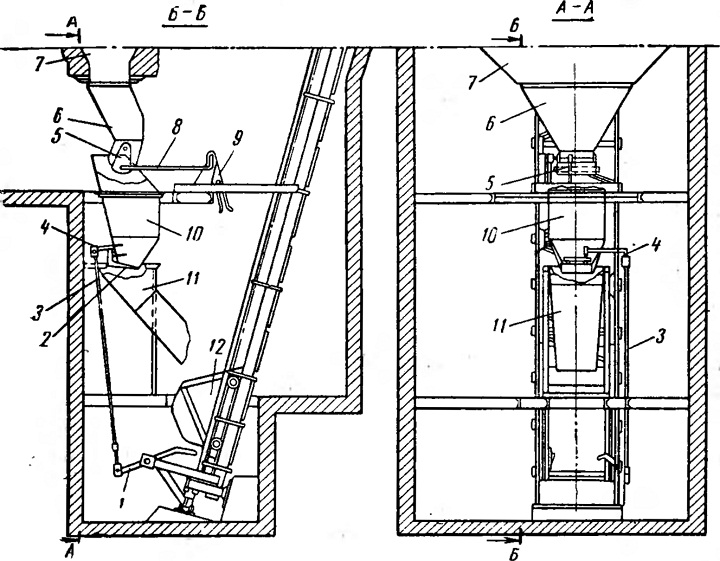

Рис. 84. Автоматический объемный дозатор:
3. 4 и 8 — рычаги, 2— затвор, 5 — затвор течки, 6 и 11— течки. 7 — бункер, 9— рычаг с вилкой, 10 — дозирующий бункер, 12 — ковш

Выйдя из зацепления с ползуном П-2, ковш продолжает движение по стволу, а конус под действием груза поднимается вверх и плотно закрывает нижнее загрузочное отверстие.

Гидравлические демпферы Д1 и Д2 служат для смягчений ударов, которые возникают в системе тросов в начале и в конце контакта ковша с ползунами П-1 и П-2.

Поднявшись на горизонтальный участок направляющих ствола подъемника, ковш воздействует на конечный выключатель, опрокидывается и высыпает содержимое в загрузочную чашу. Конечный выключатель разрывает цепь питания электродвигателя лебедки скипа и включает через реле времени электродвигатель вращения поворотной чаши. После возвращения ковша в нижнее положение он наполняется сырьем и топливом и, получив соответствующий сигнал, начинает движение вверх по стволу подъемника. При этом описанные выше операции повторяются.
