УСТРОЙСТВО И РАБОТА ШАХТНЫХ ПЕРЕСЫПНЫХ ПЕЧЕЙ ДЛЯ ПРОИЗВОДСТВА ИЗВЕСТИ - ЧАСТЬ 4
Шахтная пересыпная печь конструкции ГИПРОХИМ
производительностью 300 т/сут
(рис. 68) представляет собой два усеченных
конуса, сопряженных по большим основаниям цилиндром. Диаметр
цилиндрической части шахты в свету равен 6,2 м, диаметр верха шахты —
4,2 м и низа шахты — 4,5 м. Рабочая высота шахты 18 м, полезный объем
430 м3.
Футеровка шахты выложена из огнеупора Д-6 и имеет толщину 575 мм, слой
теплоизоляции выполнен из шамотной крошки и асбеста, имеет толщину 133
мм. Кладка печи заключена в стальной кожух толщиной 12 мм.
Выгрузочный механизм 1 печи — вращающийся под (улита). Для плавного
изменения числа оборотов улиты применяется электродвигатель с фазовым
ротором и реостатом в силовой сети. Печь работает под давлением.
Герметизация нижней части печи осуществляется двумя установленными
последовательно барабанными затворами.
Загрузочное устройство 2 печи состоит из скипового подъемника, приемной воронки и двухклапанного затвора, состоящего в свою очередь из верхнего запорного и нижнего распределительного конусов. Распределительным органом является спиралеобразный конус с отбойником.
Нормальная работа печи в значительной мере
определяется эффективностью работы загрузочного устройства и его
конструкции. Расширение шахты в зоне подогрева приводит к тому, что
шихта поступает в периферийную часть сечения шахты в зоне обжига
обедненная топливом на 10—20% по сравнению с центральной частью. При
отношении диаметров конуса и шахты, равном 0,55, достигается
выравнивание содержания топлива по поперечному сечению шахты.
Печь рассчитана на рабочий режим с плоскостным съемом 10 т извести в
сутки на квадратный метр поперечного сечения шахты в зоне обжига.
Объемный съем извести при этом составляет 0,57 т/м3 • сут. Расчетный
расход условного топлива равен 127 кг на тонну извести.
При эксплуатации печи с использованием для обжига высококачественных
известняков узкого фракционного состава съем извести активностью 75—80%
составил 7,6 т/м2-сут, что соответствует производительности 228 т/сут.

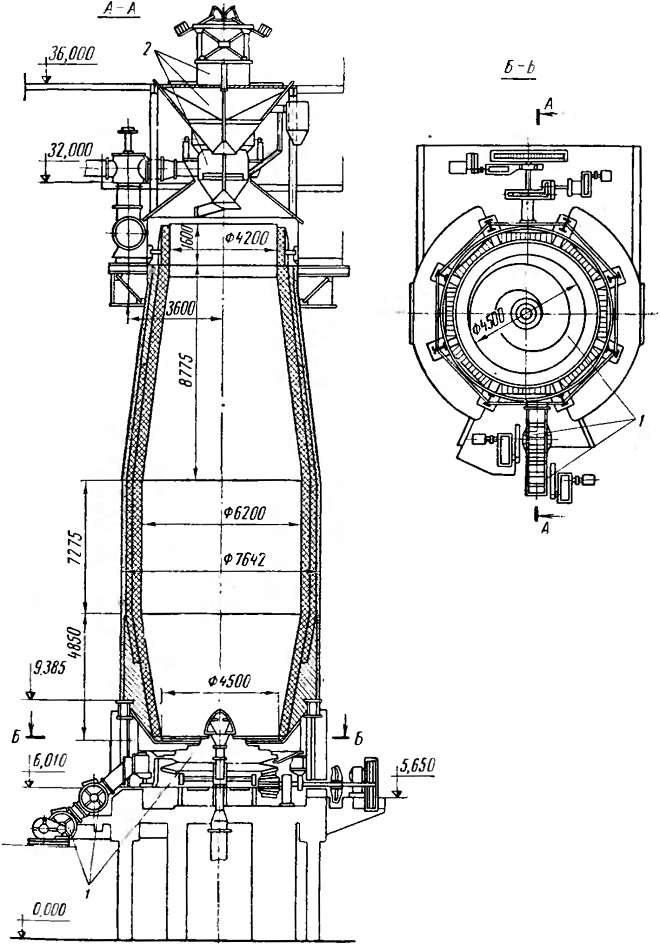

Рис. 68. Шахтная пересыпная печь конструкции
Гипрохима производительностью 300 т/сут.
1 — выгрузочный механизм, 2 — загрузочное устройство
