Выгрузочный механизм известеобжигательных печей - часть 5





Турникетный выгрузочный механизм известеобжигательных печей (рис. 64) состоит из стальной неподвижной воронки 1, герметичной сталь ной коробки 2, в которой находится турникетный вал с насаженными на него звездочками 3. Вал вращается электродвигателем посредством специального механизма, связанного также с клапанами шлюзового затвора 4.

Шлюзовой затвор служит для герметизации выгрузочного механизма. Клапаны 5 шлюзового затвора периодически и поочередно открываются и закрываются, пропуская известь. Щиток 6 с противовесом 7 предохраняет вал и звездочки от поломки

при заклинивании выгружаемым материалом. При выгрузке извести турникетный вал совершает от 0,3 до 2 об/мин.

Места соединения коробки с воронкой и шлюзовым затвором уплотнены прокладками, устраняющими пылевыделение во время работы механизма.

Недостаток турникетного выгрузочного механизма состоит в том, что известь выгружается преимущественно по центру шахты и материал дробится.

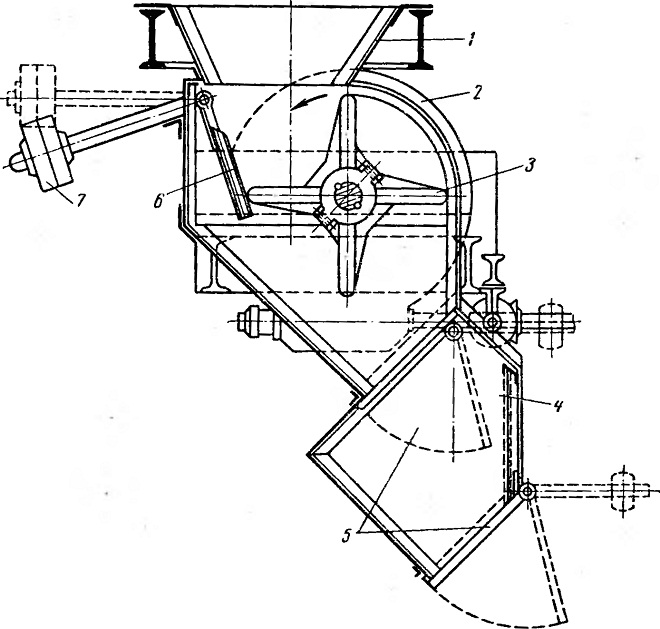

Рис. 64. Турникетный выгрузочный механизм:
1 — воронка, 2 — коробка, 3 — звездочка, 4 — шлюзовой затвор, 5 — клапаны затвора, 6 — предохранительный щиток, 7 — противовес
