Приборы для измерения расхода газа, воздуха и воды

Ротационный счетчик PC. Этот прибор работает по принципу ротационного насоса, приводимого в движение потоком газа. Поступающий в корпус прибора газ заставляет вращаться в противоположных направлениях два ротора специального профиля. Вал одного из роторов соединен с осью счетного механизма, который фиксирует число оборотов ротора и тем самым объем прошедшего газа.

Счетчики РС-100 и РС-600 обладают номинальной пропускной способностью соответственно 100 и 600 м3/ч. Точность измерения расхода ±2%. Ротационные счетчики работают с нагрузкой не менее 10% от номинальной и допускают кратковременную перегрузку до 150% от номинальной. Прибор устанавливается точно по уровню.



Дифференциальные манометры-расходомеры. Приборы работают в комплекте с измерительными диафрагмами. Перепад давлений в потоке до и после диафрагмы пропорционален средней скорости потока и меняется с ее изменением. На использовании этого принципа и основан метод измерения объема потока. Перепад на диафрагме измеряется дифференциальным манометром, снабженным устройством для регистрации показаний или передачи его в виде электрического сигнала на вторичный регистрирующий прибор.



Поплавковый механический дифференциальный манометр — расходомер ДП. Расходомер ДП (рис. 19) предназначается для измерения расхода воды, воздуха или газа. Дифференциальный манометр состоит из поплавкового плюсового 8 и сменного минусового 1 сосудов, соединенных снизу трубкой 9. Меняя сосуд

1, можно изменять предельные перепады давления, т. е. величины измеряемых расходов. При изменении перепада давлений изменяется уровень рабочей жидкости в сосудах и вместе с ним положение поплавка 7.

Движение поплавка передается на ось 6 посредством системы рычагов, соединенных со стержнем поплавка. Ось выведена из камеры сосуда, находящегося под давлением, через сальниковую уплотнительную муфту 5. Второй конец оси сочленен с системой рычагов, передающих движение стрелке 10 или перу 11.

Приборы заполняются рабочей жидкостью (ртутью, водой) через отверстие, расположенное на крышке сосуда 8 и закрытое пробкой. Спуск рабочей жидкости производится через отверстие с пробкой.

Дифманометр включается в работу с помощью вентилей 2 и 4. Вентиль 3 позволяет выравнивать давление в обоих сосудах. Включение прибора в работу производится следующим образом.

Залитый рабочей жидкостью и проверенный прибор подсоединяют к измерительной линии, идущей от диафрагмы. При этом

вентили 2, 3 и 4 закрыты. Открывают уравнительный вентиль 3 и проверяют наличие нуля (перо стоит на отметке нуль шкалы диаграммы). Затем открывают плюсовой вентиль 4 и закрывают вентиль 3. После этого постепенно открывают вентиль 2.

Включают тумблер привода диаграммы и убеждаются в исправности записи расхода. Выключение прибора начинают с открытия вентиля 3, а затем одновременно закрывают вентили 2 и 4. Исправность приборов контролируют следующим способом.

Если открыть вентиль 3 и закрыть затем вентили 2 и 4, стрелка должна остановиться на нуле.

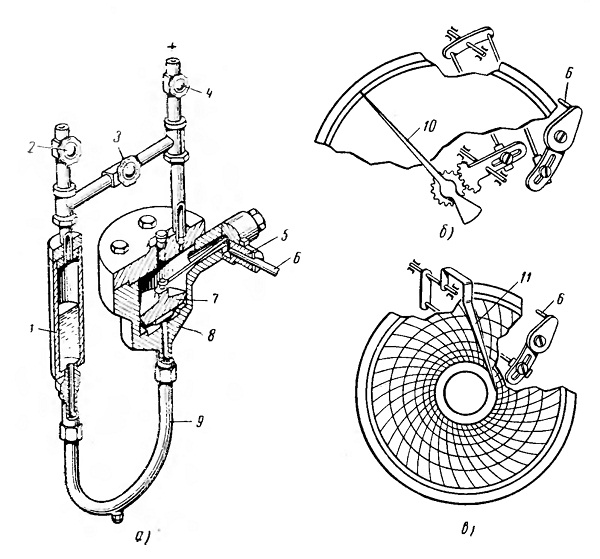

Рис. 19. Поплавковый дифференциальный манометр ДП:
а — измерительные камеры, б — показывающий прибор, в — регистрирующий прибор;
1 — минусовый сосуд. 2 и 4 — рабочие вентили, 3 — уравнительный вентиль, 5 — уплотнительная муфта, 6 — ось, 7 — поплавок, 8 — плюсовой сосуд, 9 — трубка, 10 —
стрелка, 11 — перо

Мембранный дифманометр ДМ с индукционным датчиком. Этот прибор служит для измерения расхода жидкостей, паров и

- газов по методу переменного перепада давления.. Дифманометр является бесшкальным прибором, передающим показания при по* мощи индукционной телеметрической системы на вторичный электрический прибор. Вторичный прибор имеет шкалу, градуированную в м3/ч. Вторичный прибор ВЭП снабжен показывающим, записывающим и суммирующим устройствами.

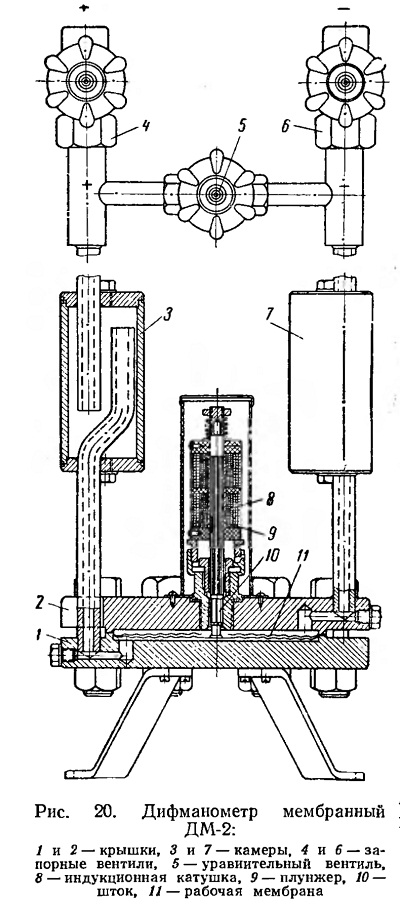

Дифманометр ДМ-2 (рис. 20) состоит из двух крышек 1 и 2, между которыми зажаты три гофрированные мембраны. Средняя, рабочая, мембрана 11 воспринимает перепад давления. Верхняя и нижняя мембраны — защитные, более прочные, чем средняя. Крайние мембраны имеют отверстия для подвода давления к средней мембране. В случае односторонней перегрузки мембрана 11 прижимается к одной из крайних, что защищает ее от повреждения.

Плюсовое давление подается в нижнюю, а минусовое— в верхнюю камеру через запорные вентили 4 и 6. Между собой камеры соединяют через уравнительный вентиль 5. Камеры 3 и 7 служат для осаждения частиц, попавших с газом через импульсные трубки. Деформация мембраны 11 через шток 10 передается плунжеру 9, который перемещается в индукционной катушке 8, вызывая соответствующий разбаланс телеметрической системы и перемещение стрелки (пера) по шкале вторичного прибора.

Дифманометры ДМ-2 выпускаются на пределы перепадов от 40 до 1000 мм вод. ст. и условного статического давления до
2,5 кГ/см2.

Приборы ДМ-2 включаются так же, как дифманометр ДП.
