Давление и разрежение

Земля окружена атмосферой, которая оказывает давление на все тела, находящиеся на ней. Атмосферное давление называется физической атмосферой и измеряется барометром. Величина атмосферного давления равна 760 мм ртутного столба (мм рт. ст.) или 13,6-760=10330 мм водяного столба (мм вод. ст.), так как удельный вес ртути в 13,6 раза больше удельного веса воды.

При технических измерениях пользуются технической атмосферой, равной давлению столба воды высотой 10 м (10 000 мм) или 735,6 мм. рт. ст. Одна техническая атмосфера соответствует давлению 1 кГ на 1 см2 (сокращенно 1 кГ/см2). Различают давление абсолютное Рабе и избыточное Ризб. Если за уровень отсчета принять атмосферное давление, то избыточным давлением будет то, которое сверх атмосферного. Абсолютное давление равно сумме атмосферного и избыточного: Рабс = Ратм+Ризб

Разрежением, или вакуумом, называется давление, которое ниже атмосферного.
Для измерения давления и разрежения служат следующие приборы.

U-образный манометр. Манометр — простейший прибор для измерения давления или разрежения (рис. 14). Он состоит из U-образной стеклянной трубки диаметром 8—10 мм и шкалы, имеющей нуль посредине. Давление определяют по разности уровней h рабочей жидкости (подкрашенная вода, спирт, ртуть).

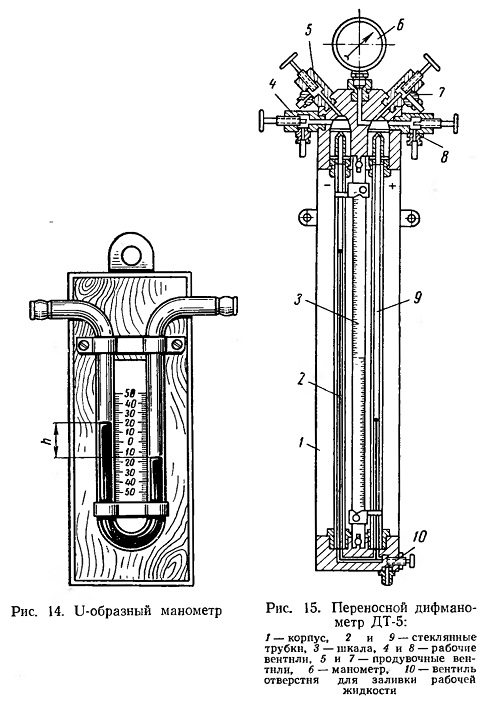

На рис. 15 показан переносный дифманометр ДТ-5, представляющий собой U-образный манометр, заполненный до половины высоты водой или ртутью и приспособленный для работы под давлением. Верхняя колодка прибора снабжена четырьмя игольчатыми вентилями. Два верхних (5 и 7) служат для продувки соединительных трубок, а два горизонтальных (4 и 8) — для включения и выключения прибора.

Для заливки и спуска рабочей жидкости в нижней колодке имеется отверстие со штуцером, закрываемое игольчатым вентилем 10. Манометр 6 служит для измерения избыточного давления.

Прибор применяется при давлении измеряемой среды до 5 кГ/см2.

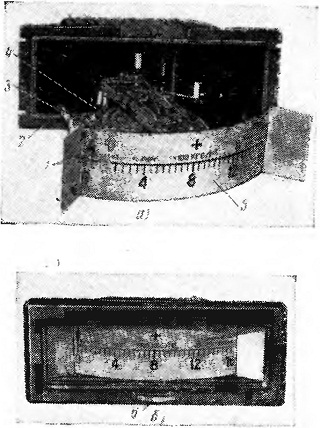

Рис. 16. Мембранный напоромер НМ-П1:
а — измерительная система, б — внешний вид; 1 — стрелка, 2 — корпус, 3 — штуцер, 4 — измерительная мембрана, 5 — шкала, 6 — корректор стрелки

Мембранные напоромеры и тягомеры. Эти приборы широко применяют при дистанционном измерении давления и разрежения в печных агрегатах. Мембранный напоромер НМ-П1 (рис. 16, а, б) состоит из пластмассового корпуса 2, измерительной мембраны 4, системы рычагов, передающих движение металлической мембраны стрелке 1, и профильной шкалы 5. Внутренняя полость мембраны с помощью штуцера 3 соединяется с местом, где измеряется давление. При измерении давления происходит прогиб мембраны, который фиксируется стрелкой,

движущейся по шкале. Шкала градуируется в кГ/м2 или в мм вод. ст.

Напоромеры НМП выпускаются с пределами измерения до 2500 мм вод. ст.

Аналогичны по конструкции тягомеры ТМ-П1 и тягонапоромеры ТНМ-П1, у которых начало шкалы расположено посредине.

При эксплуатации мембранных приборов необходимо следить,

чтобы рабочее давление соответствовало шкале прибора, температура окружающей среды находилась в пределах 5—35°С, отсутствовала вибрация.

При отсоединении подводящей трубки стрелка прибора должна устанавливаться на нулевую отметку. При отклонении от нуля положение стрелки следует установить при помощи корректора 6.

Пружинные манометры. Эти приборы (рис. 17) применяют для измерения давления, газа, воздуха или воды в трубопроводах или сосудах.

Трубчатая пружина 3 представляет собой согнутую по дуге полую трубку овального или эллипсного сечения. Свободный конец трубки запаян и соединен шарнирно поводком 5 с сектором 4, с которым связана стрелка 2. Второй конец пружины соединен с держателем 6, имеющим ниппель 1 с нарезкой для подсоединения к сосуду.

Давление из сосуда через канал ниппеля поступает во внутреннюю часть трубчатой пружины манометра и она под действием давления среды раскручивается, перемещая по шкале стрелку. Шкала манометра градуируется в кГ/см2, шкала вакуумметра в мм рт. ст.

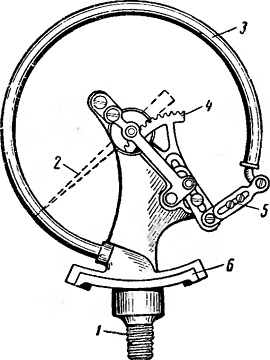

Рис. 17. Пружинный манометр: 1 — ниппель, 2 — стрелка, 3 — трубчатая пружина, 4 — секторный механизм, 5 — поводок, 6 — держатель
