Приборы для количественного определения состава газов

Ручной химический газоанализатор ГХП-ЗМ. Прибор предназначен для анализа отходящих газов известеобжигательных печей, работающих на твердом топливе. Прибор позволяет методом поглощения определить в пробе газа процентное содержание СО2, О2 и СО.

Рис. 10. Ручной химический газоанализатор ГХП-ЗМ:
1 — перекачивающая фляга, 2 — газовый фильтр, 3 — краники, 4 — измерительная бюретка, 5 — поглотительные сосуды, 6 — деревянный корпус, 7 — груша

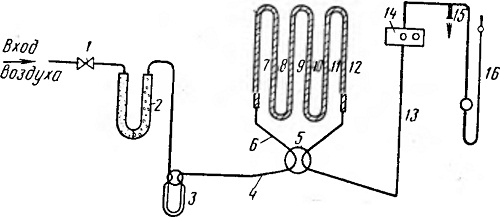

Рис. 11. Схема хроматографа:
1 — запорный вентиль, 2 — фильтр, 3 — пробоотборник, 4, 6, 13 — соединительные трубки, 5 — кран, 7—12 — хроматографические колонки, 14 — камера детектора, 15 — капилляр, 16 — реометр

Газоанализатор ГХП-ЗМ (рис. 10) состоит из корпуса 6, измерительной бюретки 4, поглотительных сосудов 5, распределительной гребенки с краниками 3. Измерительная бюретка вверху соединена с распределительной гребенкой, а внизу — с перекачивающей флягой 1. Три поглотительных сосуда предназначены для определения в пробе газа С02, 02 и СО.

Порядок подготовки прибора и метод анализа пробы газа содержатся в инструкции к газоанализатору.

Ручной химический газоанализатор ВТИ-2. Этот прибор применяют для анализа отходящих газов печей, работающих на твердом топливе, жидком и газообразном. Прибор позволяет методом поглощения определить процентное содержание в пробе С02, 02, СО, Н2 и СН4, а также сумму тяжелых углеводородов.

Устройство газоанализатора ВТИ-2, порядок подготовки и метод анализа подробно изложены в ГОСТ 5439—56 «Газы горючие природные и искусственные».

Хроматограф. Этот новейший прибор для анализа печных газов позволяет быстро, просто и с большой точностью получить данные по составу пробы газа.

Принцип работы прибора (рис. 11) состоит в следующем. Отобранные через фильтр 2 в пробоотборник 3 печные газы, га-зом-носителем (азот или воздух) через соединительные трубки 4, 6 и кран 5 переносятся в хроматографические колонки 7—12у где происходит разделение газовой смеси на компоненты. Из колонок компоненты газовой смеси поочередно попадают через соединительную трубку 13 в камеру детектора 14, в котором по

теплопроводности каждого компонента производится его измерение с помощью электрической мостовой схемы и регистрации прибором. Капилляр 15 и реометр 16 служат для регулирования скорости потока газоносителя. Вентиль 1 является запорным.

Портативный переносной хроматограф ХТ-8 предназначен для анализа окиси углерода СО, метана СН4, водорода Н2, кислорода О2, углекислого газа СО2 и азота N2. Время анализа пробы — 8—12 мин. Порог чувствительности каждого компонента — 0,05%.

Автоматический магнитный газоанализатор на кислород МГК. Этот прибор предназначен для непрерывного определения концентрации кислорода в отходящих печных газах вращающихся и шахтных печей.

Исследуемая смесь газов пропускается через измерительную камеру 1 (рис. 12). Постоянные магниты 4 создают в камере сильное магнитное поле. В камере симметрично установлены два одинаковых термоэлемента 2 и 3 из платиновой проволоки, один из которых расположен в магнитном поле. Оба элемента включены в мостовую измерительную схему прибора.

Если в контролируемом газе не содержится кислород, то температура термоэлементов одинакова и мостовая схема находится в равновесии, а стрелка прибора стоит на нуле шкалы. При появлении в газе кислорода элемент 3, находящийся в магнитном поле, охлаждается конвективным потоком газа и его сопротивление изменяется. Мостовая измерительная схема при этом выходит из равновесия и стрелка прибора отклоняется по шкале пропорционально содержанию кислорода в газе.

Схема соединений магнитного газоанализатора МГК показана на рис. 13. Гидрокомпрессор 1 служит для непрерывного отсасывания пробы газа из печи и прокачивания ее через охладитель» фильтр и измерительную камеру, расположенную в датчике 4. В датчике смонтированы также устройства для регулирования температуры и скорости газового потока.

В качестве вторичного прибора 5 применяется показывающий самопишущий электронный потенциометр ВПГ-359. Шкала прибора градуируется в объемных процентах кислорода. При шкале

0—10% погрешность определения содержания О2 составляет ±0,25. Время анализа составляет около 45 сек. Прибор обслуживают специалисты по КИП.

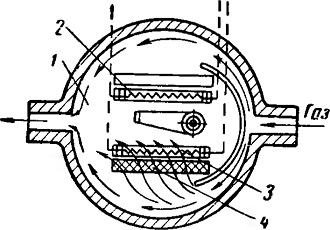

Рис. 12. Схема измерительной камеры магнитного газоанализатора:
1 — измерительная камера, 2 и 3 — термоэлементы, 4 — постоянный магнит

Рис. 13. Схема соединений магнитного газоанализатора МГК:
1 — гидрокомпрессор, 2 — охладитель газа, 3 — контрольный фильтр, 4 — датчик с измерительной камерой, 5 —вторичный прибор, 6 — стабилизатор напряжения
