Радиационный пирометр РП

Радиационный пирометр РП

(рис. 7). Действие этого прибора основано на тепловом действии лучей нагретого тела, температура которого измеряется. Поток тепловых лучей, исходящих от нагретого тела, в телескопе 1 концентрируется линзой 2 объектива через ограничивающую диафрагму 3 на горячих спаях термобатареи 4.

Термобатарея состоит из четырех последовательно соединенных термопар ТХК, горячие спаи которых смонтированы на че-тырех зачерненных платиновых лепестках 5. Развиваемая термобатареей э. д. с. пропорциональна радиационной температуре нагретого тела и фиксируется милливольтметром 6 или потенциометром.

Выпускаемые отечественной промышленностью приборы РП предназначены для измерения температуры от 900 до 1800° С.

Рис. 7. Схема радиационного пирометра РП:
1 — телескоп, 2 — линза объектива, 3 —диафрагма, 4 — термобатарея, 5 — платиновые лепестки, 6 — милливольтметр

Пирометрические милливольтметры

Эти приборы (рис. 8) применяют для измерения э. д. с. термоэлектрических термометров и радиационных пирометров. Принцип действия пирометрических милливольтметров основан на взаимодействии тока, протекающего в рамке измерительной системы, и магнитного поля постоянного магнита. Чем больше развиваемая термопарой э. д. с., тем больше сила тока в рамке, и больше сила, перемещающая рамку в кольцевом зазоре магнита. Противодействующий вращению рамки момент создается спиральными пружинами. К рамке прикреплена движущаяся по шкале стрелка.

Шкала прибора имеет деления в градусах, соответствующих определенной градуировке: шкала 0—800° С и 0—1100° С — градуировке ХА, шкала 1600° С — градуировке ПП, шкала 900— 1800° С — градуировке РП. Основная погрешность показаний прибора при температуре +20±5°С не превышает 1,5% от конечного значения рабочей части шкалы.

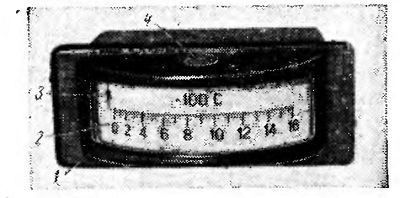

Рис. 8. Пирометрический милливольтметр МПЩПр:
1 — корпус, 2 — шкала. 3 — стрелка, 4 — корректор
