НАЗНАЧЕНИЕ ПРОЦЕССА ОТЛИВА БУМАЖНОГО ПОЛОТНА, УСТРОЙСТВО ДЕТАЛЕЙ СЕТОЧНОГО СТОЛА И ЕГО ПРОИЗВОДИТЕЛЬНОСТЬ - ЧАСТЬ 6

Иногда для уменьшения неравномерного износа крышек отсасывающих ящиков и сетки ящикам придают колебательное движение в направлении оси ящика. Получила практическое применение установка отсасывающих ящиков по системе рото-бельт (рис. 51). При этой системе три неподвижно укрепленных ящика объединены бесконечной перфорированной резиновой лентой 3, приводимой в движение от сетки. На бумагоделательных машинах, работающих при скорости 400—700 м/мин, резиновую ленту для предотвращения ее чрезмерной вытяжки армируют стальными тросиками и снабжают самостоятельным

приводом. Система ротобельт полностью исключает трение сетки о крышки отсасывающих ящиков, благодаря чему срок службы сетки возрастает в 1,5—2 раза, а расход энергии на привод сетки сокращается на 30—50%. Наибольший износ сетки и крышек отсасывающих ящиков имеет место на последних ящиках, работающих при более высоком вакууме и в худших условиях водяной смазки между трущимися поверхностями.

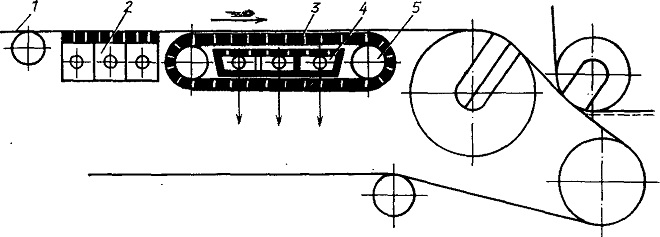

Рис. 51. Установка отсасывающих ящиков по системе ротобельт:
1 — сетка; 2 — обычные отсасывающие ящики; 3 — перфорированная резиновая лента; 4-металлическая крышка ящиков; 5 — натяжной валик

Поэтому именно последние ящики устанавливают по системе ротобельт. Однако в некоторых случаях все отсасывающие ящики устанавливают по этой системе.

Для надлежащей работы водокольцевых вакуум-насосов и турбовоздуходувок, а также для сокращения расхода электроэнергии при создании в отсасывающих ящиках вакуума необходимо предварительное отделение воды от воздуха. На рис. 52 показаны две схемы отделения воды от воздуха: при использовании водокольцевого вакуум-насоса (рис. 52, а) и турбовоздуходувки (рис. 52,б). Как видно из рисунка, вода с воздухом поступает в барометрическую трубу 10 или в циклон 8, также соединенный барометрической трубой со сборником оборотной воды 9, куда вода поступает самотеком. Воздушный коллектор 4 либо непосредственно соединяется с вакуумом-насосом (рис. 52,а), либо соединяется с турбовоздуходувкой через дополнительные циклоны-водоотделители (рис. 52,б).

Производительность вакуум-насоса для отсасывающих ящиков устанавливают по количеству отсасываемой насосом мокро-воздушной смеси. При этом количество удаляемой воды определяется, исходя из данных сухости бумажного полотна, до я после отсасывающих ящиков. Количество же воздуха в смеси определяют с известным запасом, считая его по объему 5— 10-кратным по отношению к воде. Проектные организации упрощенно принимают расход воздуха на каждый метр ширины сетки и метр рабочей скорости машины от 14 до 18 л/мин.

Получив цифру требуемой производительности вакуум-насоса,, по соответствующему каталогу выбирают два насоса на нужную производительность, один из которых является резервным.

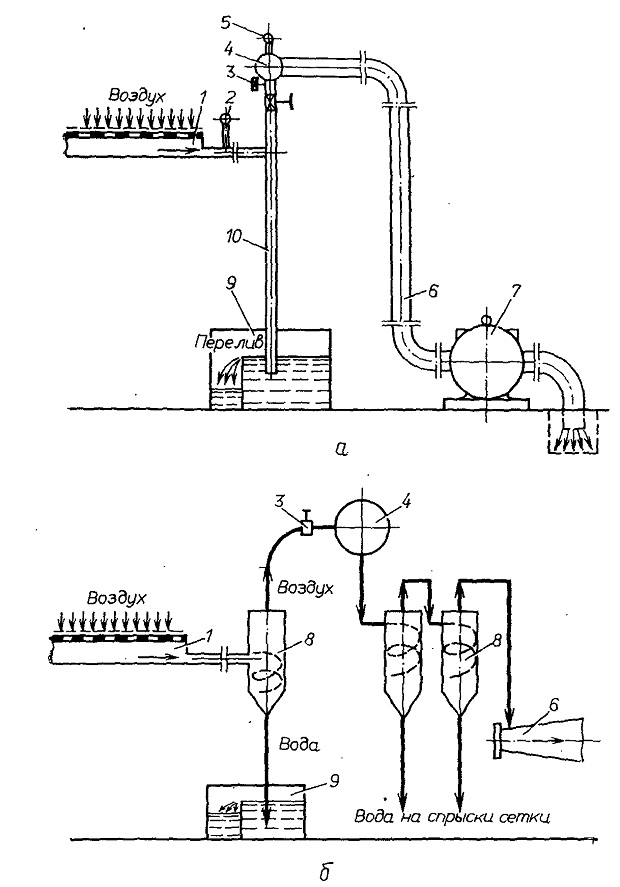

Рис. 52. Отвод воды и воздуха из отсасывающих ящиков при использовании:
а —- водокольцевого вакуум-насоса; б — турбовоздуходувки; 1 — отсасывающий ящик; 2, 5 —- вакуумметры; 3 — регулятор вакуума; 4 — воздушный коллектор; 6 — трубопровод к вакуум-насосу; 7 — вакуум-насос; 8 — циклоны-водоотделнтели; 9 — сборник оборотной воды; 10 — барометрическая труба
