Закрытый двухситовый узлоловитель (центрискрин)

РАФИНИРОВАНИЕ И ОЧИСТКА МАССЫ В ПРОИЗВОДСТВЕ БУМАГИ - ЧАСТЬ 6

Закрытый двухситовый узлоловитель (центрискрин) (рис. 29) состоит из основания 6 с корпусом 3, в котором установлены два неподвижных цилиндрических сита 8 и 9, а также ротор 1. К ротору прикреплены четыре гидродинамических лопасти, вращающиеся в промежутке между ситами. Две лопасти расположены ближе к поверхности одного сита, и две лопасти — к поверхности другого сита. При вращении ротора лопасти, проходя с небольшим зазором вблизи сит, создают на их поверхности последовательно напор и разрежение, чем обеспечивается очистка сортирующей поверхности от приставших к ней волокон. Масса под давлением через впускной патрубок 2 поступает в пространство между ситами и, пройдя через их отверстия, выходит из узлоловителя через патрубок 4. Тяжелые

включения центробежной силой отбрасываются к стенкам корпуса 3 и удаляются через патрубок 10 в грязевик. Подобная система удаления тяжелых отходов предохраняет сита от повреждений. Легкие отходы удаляются через желоб 5 и патрубок 7.

Производительность закрытого двухситового узлоловителя марки УЗ-12 до 110 т/сут, марки УЗ-13 от 150 до 200 т/сут воздушно-сухих волокон.

По сравнению с односитовыми узлоловителями двухситовые при тех же размерах имеют почти удвоенную производительность и обеспечивают более высокую эффективность очистки массы, а также меньшее количество удаляемых с отходами волокон.

В технологическом потоке поступления бумажной массы на бумагоделательную машину узлоловители закрытого типа устанавливаются по схемам, показанным на рис. 30.

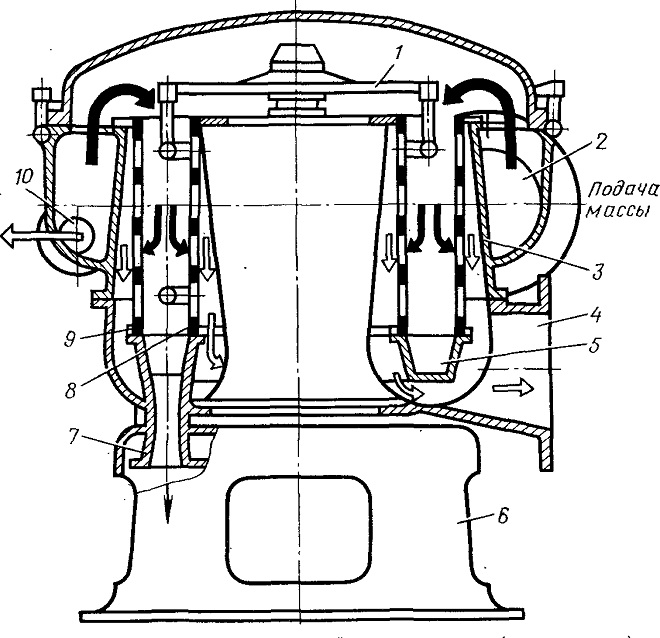

Рис. 29. Закрытый двухситовый узлоловитель (центрискрин)

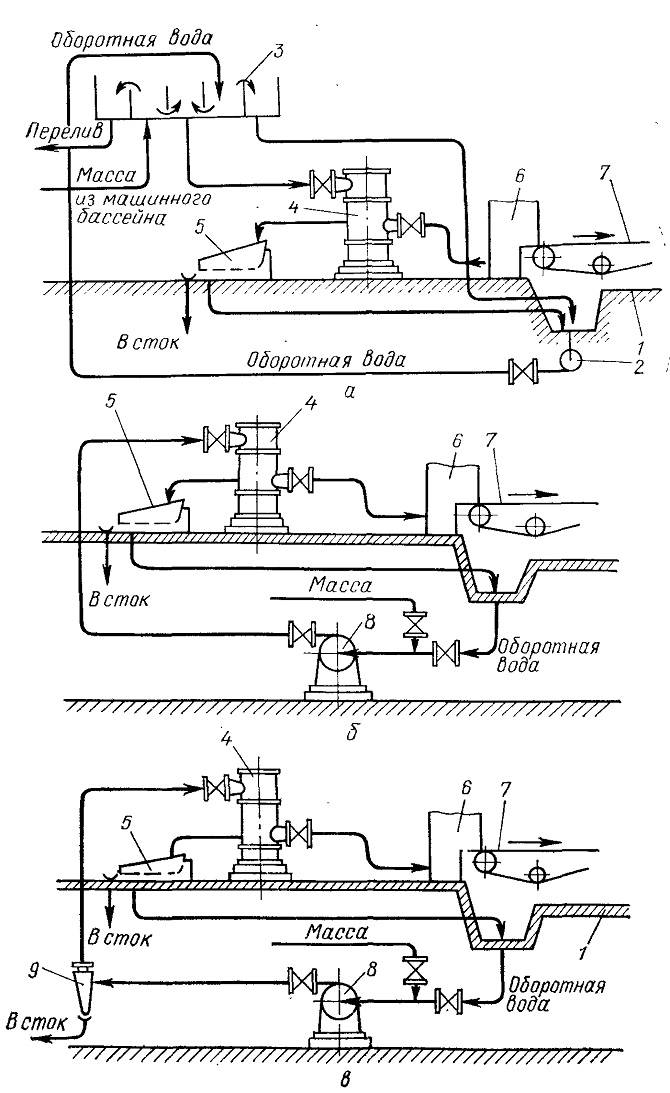

Рис. 30. Типовые схемы установки узлоловителей закрытого типа:
1 — подсеточный бассейн; 2— насос оборотной воды; 3— напорный переливной бак; 4 — узловитель; 5 — вибрационная сортировка для отходов; 6 — напорный ящик бумагоделательной машины; 7 — сеточный стол; 8—смесительный насос; 9 — центриклинер
