НАЗНАЧЕНИЕ ПРОЦЕССА ОТЛИВА БУМАЖНОГО ПОЛОТНА, УСТРОЙСТВО ДЕТАЛЕЙ СЕТОЧНОГО СТОЛА И ЕГО ПРОИЗВОДИТЕЛЬНОСТЬ - ЧАСТЬ 2

Для устранения вредного влияния, оказываемого регистровыми валиками на бумажное полотно, заменяют часть регистровых валиков (или все) регистровыми планками, называемыми также гидропланками, над которыми отсутствуют заметные всплески массы. Регистровые планки устанавливают также группами, составляющими ящик. В некоторых случаях в таких ящиках создают вакуум.

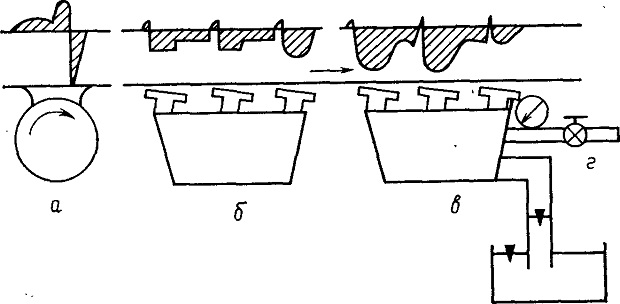

На рис. 45 схематично показаны регистровый валик, ящик

из регистровых планок («мокрый» ящик) и вакуумный ящик. Там же показаны диаграммы изменения давления и вакуума над этими обезвоживающими устройствами. Над регистровой планкой отсутствует высокое давление и имеется низкий, но относительно длительно действующий вакуум. Это способствует лучшим условиям отлива и меньшему провалу через сетку мелких волокон, проклеивающих веществ и частиц наполнителя.

Рис. 45. Обезвоживающие устройства на сеточной части бумагоделательной
машины:
1 — регистровый валик; б — «мокрый» ящик; в — вакуумный ящик; г — вакуумная линия

Заменяя регистровые валики на бумагоделательной машине регистровыми планками, можно получить бумагу с более равномерными показателями массы 1 м2 и влажности. Уменьшается и облачность просвета. Применение регистровых планок способствует устранению полос на полотне бумаги, которые иногда обнаруживаются при наличии регистровых валиков. Количество воды, удаляемой на одной регистровой планке, составляет в среднем примерно 60 % и может достигать даже на быстроходной бумагоделательной машине до 75 % от количества воды, удаляемой регистровым валиком. Таким образом, замена одного валика на одну планку дает замедление процесса обезвоживания. Однако на одной и той же длине сеточного стола может быть установлено большее число планок, чем регистровых валиков, что позволяет увеличить общее обезвоживание бумажного полотна. В этом случае может быть достигнута интенсификация процесса обезвоживания, так как вместо одного регистрового валика можно установить не менее двух планок.

При выработке массовых видов бумаги обычное расположение планок таково, что в начале стола они находятся друг от друга на сравнительно большом расстоянии, которое далее по длине сеточного стола сокращается. В случае надобности дальнейшей интенсификации обезвоживания гидропланки объединяют в мокрые или вакуумные ящики. Подобное распо-

ложение гидропланок связано с тем, что в начале сеточного стола обезвоживающее действие гидропланок должно быть менее интенсивным, чем в районе, прилегающем к отсасывающим ящикам.

При выработке полотна из длинноволокнистой массы садкого помола регистровые планки располагают относительно близко друг к Другу под углом 1—2° к плоскости сетки. В случае изготовления бумаги из коротковолокнистой .'массы жирного помола рекомендуется располагать планки на большем удалении друг от друга и под углом 3—5° к плоскости сетки. Выбор оптимального расположения гидропланок и их конструктивных параметров определяется в каждом случае местными условиями и в первую очередь видом изготовляемой бумаги, скоростью бумагоделательной машины и размерами сеточного стола.

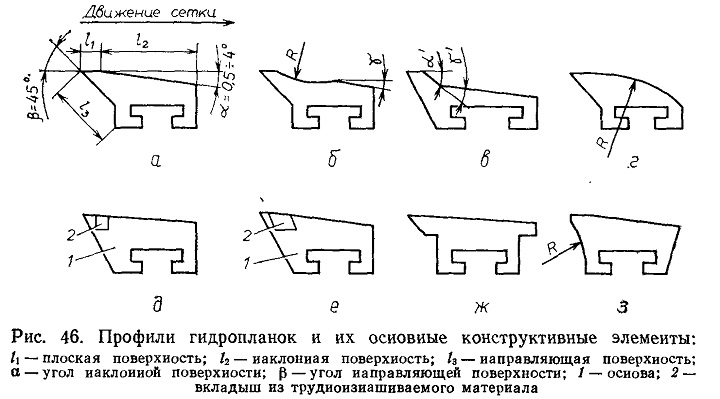

Рис. 46. Профили гидропланок и их основные конструктивные элементы
