МОНТАЖ ПЕРЕПЛЕТНОЙ КРЫШКИ НА КНИЖНОМ БЛОКЕ

Существует несколько вариантов такого монтажа. Начнем с более простого, пригодного для книги, сшитой любым методом — па шнурах, марле или тесьме, а также корешок которой скреплен клеевым бесшвейным способом. Обязательным условием является наличие на блоке слизур.

Вначале вырезают картонные сторонки, размер которых имеет припуск по сравнению с блоком по длине 15—20 мм и по ширине 7 —10 мм. Одну из продольных кромок сторонки промазывают полоской клея несколько уже и короче слизурки и накладывают на нее сторонку так, чтобы расстояние от корешка блока до корешкового обреза сторонки было равно примерно двойной толщине картона (рис. 68).

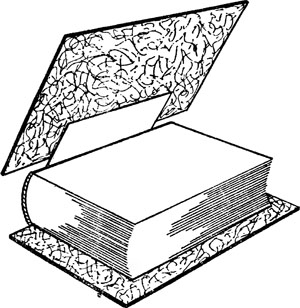

Рис. 68. Наклейка картонной сторонки на слизуру.

 Таким же образом приклеивают в другую сторонку, следя за тем, чтобы кромки их находились на одном уровне по отношению к корешку, а припуск на кант был примерно одинаковым со всех трех сторон. Блок с приклеенными к нему сторонками необходимо просушить в прессе.

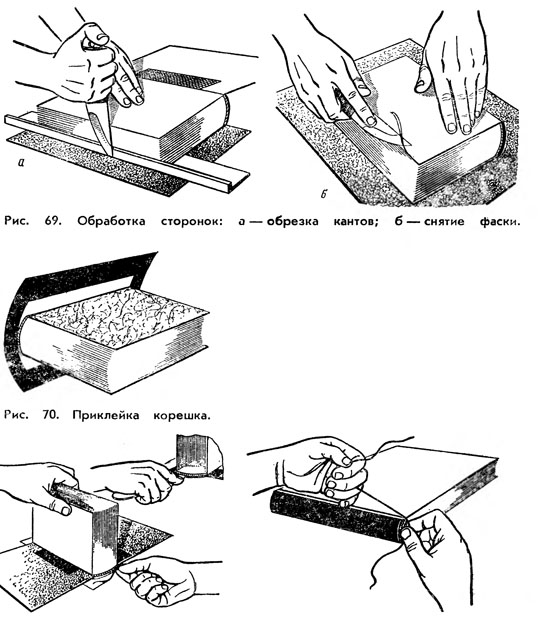

После полной просушки выравнивают, т. е. обрезают с помощью фальцлинейки, канты. Обычно канты делают шириной 1 -5 мм по переднему обрезу и 3—4 мм по верхнему и нижнему обрезам в зависимости от формата книги. В соответствии с этим подбирают и толщину бортика фальцлинейки. Линейку вставляют между блоком и подрезаемой сторонкой, плотно прижимают внутренней стороной бортика к обрезу блока и ножом отрезают лишний материал (рис. 69, а).

Затем, если это предусмотрено конструкцией крышки, со

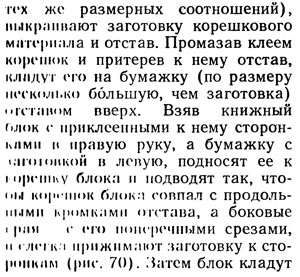

сторонок срезают фаски (рис. 69, б) или наклеивают уголки. Как и при изготовлении составного переплета (придерживаясь

на стол, расправляют корешковый материал и притирают его боковые плоскости к сторонкам. Косточкой прожимают рубчик и дают корешку немного просохнуть. После чего подмазывают клеем концы корешка, ставят книгу корешком на стол, откидывают сторонки и осторожно, вначале пальцами правой руки, а потом косточкой, заправляют оба конца корешка между блоком и сторонками (рис. 71). После этого

крышки закрывают и тут же открывают, еще раз притирают концы корешка к сторонкам пальцами и косточкой, закрывают крышки, еще раз проходят по рубчику косточкой и, обвязав рубчик по периметру корешка крышки толстой ниткой или тонким шпагатом (рис. 72), кладут книгу под груз для просушки.

Покровный материал заготавливают так же, как и при изготовлении составной переплетной крышки, отдельно. Оклейку

Так же приклеивают и другую сторонку. Сушат готовую книгу под грузом.
При монтаже переплетных крышек на книжных блоках, скрепленных бесшвейным клеевым способом, слизуру присоединяют к нитям, прокладываемым в поперечных пропилах корешка (с каждой стороны оставляют концы длиной 30—35 мм). Поверх нитей корешок вместе со слизурами оклеивают полоской марли (рис. 75).

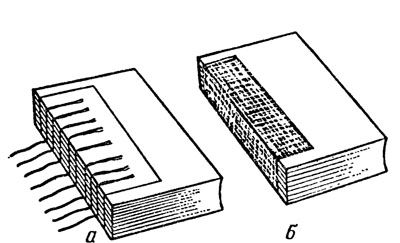

Рис. 75. Укрепление слизур на блоке, скрепленном бесшвейным клеевым способом: а — приклейка слизур к нитям; б — оклейка корешка блока и слизур марлей.

В описываемых ниже вариантах монтажа переплетной
крышки слизуры не нужны, однако блок обязательно должен быть сшит либо на шнурах, либо на тесьме (желательно, чтобы их было четыре-пять). Вначале о креплении крышек к блоку, сшитому на шнурах. У снятого с сшивального станка книжного блока оставляют концы шнуров длиной 60—80 мм с каждой стороны. Блок сталкивают на корешок и верхний обрез и помещают в тисках между переплетными досками так, чтобы концы шнуров легли на торцы досок. Шнуры натягивают, а корешок блока зажимают более плотно в тисках и проклеивают. Когда клей высохнет, блок извлекают из тисков и при необходимости обрезают с трех сторон. Корешок может быть как прямым, так и закругленным. Кругление выполняют осторожно, чтобы не ослабить натяжение шнуров. Корешок, вновь проклеенный после кругления и оклеенный бумагой
или марлей, с наклеенным капталом сушат под прессом.
Картонные сторонки подготавливают, как и в первом варианте. Вдоль корешковой части сторонок прочерчивают две
параллельные линии: первую на расстоянии 15 мм, а вторую — 30 мм от кромки (рис. 76).

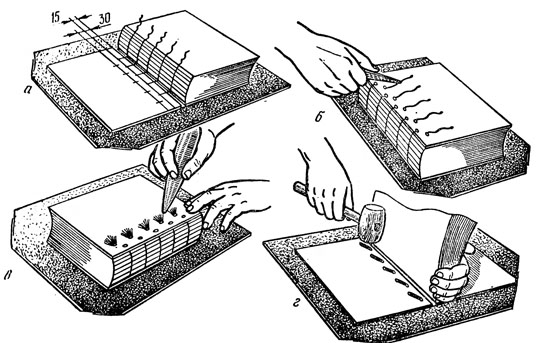

Рис. 76. Вариант монтажа переплетной крышки на книжном блоке: а — разметка и пробивка отверстий в картонных сторонках; б — протягивание шнуров п отверстия сторонок; в — прикрепление шнуров; г — уплотнение шнуров.

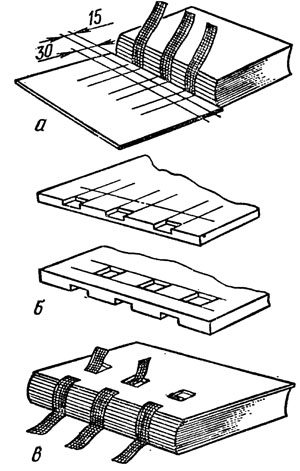

Рис. 77. Крепление картонных сторонок к блоку, сшитому на узкой тесьме: а — разметка корешковой кромки сторонки; б — «гнезда» для скрытого размещения тесьмы; в — приклейка тесьмы к сторонкам, удаление остатков тесьмы и уплотнение ее концов.

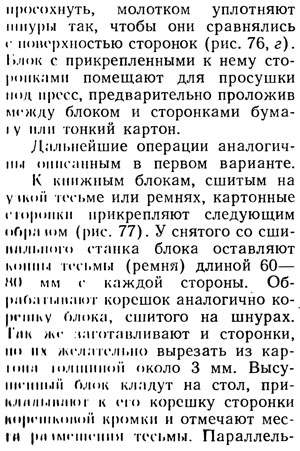

Высушенный книжный блок кладут на стол. Рядом с ним располагают одну из сторонок и точками помечают на первой линии места выхода шнуров. Такие же пометки, но со сдвигом на 6—7 мм в одну из сторон, делают на второй линии (рис. 76, а). По этим меткам пробивают отверстия, соответствующие диаметру шнуров. Перед тем как начать сборку, концы шнуров необходимо растрепать и свести их на нет, удалив лишние волокна. Затем, как показано на рисунке 76, б, концы шнуров пропускают в соответствующие отверстия сторонок (внутрь крышки через первое и наружу через второе). Выровняв шнуры, сторонку размещают так, чтобы ее корешковая часть находилась от фальца наружной тетради на расстоянии, равном примерно двойной толщине картона. Шнуры промазывают клеем и, распустив веерообразно волокна на выходе, приклеивают к сторонкам (рис. 76, в). Дав клею немного


но корешковой кромке сторонки прочерчивают две линии, удаленные от нее на 15 и 30 мм (рис. 77, а). Затем

в местах пересечения линий, параллельных кромке сторонки, и линий, обозначающих места размещения тесьмы, прорубают стамеской отверстия по толщине тесьмы. На лицевой части сторонки от ее корешковой части до близлежащего отверстия картон прорезают на толщину тесьмы и удаляют этот слой, создавая тем самым углубление, куда ляжет тесьма. С изнаночной части сторонки таким же образом картон удаляют между близлежащими отверстиями (рис. 77, б). Тесьму в начале наклеивают в местах, где удалена часть картона с лицевой стороны сторонки, затем пропускают ее в первое отверстие, подклеивают в углублении изнаночной стороны сторонки и выводят через второе отверстие на лицевую сторону, заливая клей в пробитые отверстия в сторонках. При этом необходимо следить за тем, чтобы корешковая кромка сторонок находилась от корешка книжного блока на расстоянии, равном примерно двойной толщине картона.

После просушки блока остатки тесьмы, вышедшей на лицевую поверхность сторонки, срезают ножом заподлицо (рис. 77, в), промазывают клеем и после непродолжительной сушки уплотняют молотком.

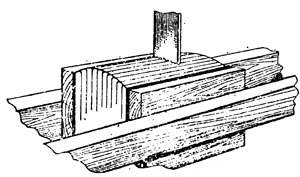

Иногда при таком способе изготовления переплетной крышки для лучшего раскрывания книги и придания ей большей прочности корешку придают грибообразную форму отгибкой фальцев тетрадей. В этом случае книжный блок с приклеенными к нему сторонками помещают в тисках между двумя фигурными досками с таким расчетом, чтобы их кромки находились строго на уровне корешковых кромок сторонок. Книгу вместе с тисками помещают на столе корешком вверх и, слегка ударяя по корешку молотком, стараются придать ему по возможности круглую форму. Затем подвинчивают гайки тисков до упора, следя, чтобы блок не перекосился. Корешок протирают крахмальным клеем и дают немного увлажниться. Берут кашировку и, держа ее отвесно, наносят легкие удары зубчатой стороной по корешку (рис. 78).

Рис. 78. Кашировка корешка.

Обработку начинают с одной из сторон корешка блока с первой тетради. При этом

фальчик первой тетради должен быть уложен на торец картонной сторонки, а на него один за другим фальчики последующих (до середины корешка) тетрадей. Закончив ка-шировку одной стороны, приступают к обработке другой. Эта операция проводится до тех пор, пока корешки тетрадей не лягут равномерно один
