ИЗГОТОВЛЕНИЕ КНИЖНОГО БЛОКА МЕТОДОМ ШИТЬЯ

Пришивные форзацы (рис. 49) можно встретить в некоторых изданиях, переплетенных вручную. Это составной форзац с тканевым фальчиком, который пришивается к блоку как отдельная тетрадь. Размеры его после фальцовки по тканевому фальчику должны соответствовать формату блока. Такой форзац можно применять при переплете старинных книг, чтобы сохранить свойственный им вид, комплектов газет, журналов и других изданий.

Малообъемные книжные издания, комплектуемые вкладкой, делаются иногда с накидным форзацем. Его изготовляют путем фальцовки листов в два параллельных или взаимно перпендикулярных сгиба. Получается как бы два приклейных форзаца, вложенных один в другой. На сгиб наружного листа можно для прочности наклеить тканевый фальчик. Форзац накидывают на книжку-тетрадь и вместе с ней прошивают.

В некоторых малоформатных изданиях, выходящих за рубежом, используется приклейной односторонний форзац, который приклеивают одним краем к корешковой части оборотной стороны тетради. Иногда роль форзаца выполняют крайние страницы первой и последней тетрадей, приклеенные к переплетной крышке.

К форзацам часто приклеивают слизуры (рис. 50) — полоски плотной бумаги шириной 50—60 мм, на которые впоследствии укрепляют растрепанные концы шнуров или тесьму, а затем и картонные сторонки переплета. Есть несколько способов креп-
ления слизуры, но проще всего приклеить ее к наружной
стороне форзаца по фальцу (у пришивных форзацев с тканевым фальчиком) или же присоединить узкой полоской в 3—4 мм по фальцу с внутренней стороны форзаца и перегнуть на наружную сторону. В последнем случае это несколько укрепляет фальц бумажного форзаца и предохраняет его от разрыва при открывании книги.

Ручным способом книжные блоки сшивают на шнурах, тесьме и марле. Наиболее прочным считается шитье книжного блока на шнурах.

Рис. 49. Пришивной форзац

Рис. 50. Слизура.

В зависимости от толщины и формата блоки шьют на двух-трех, а иногда и на большем количестве шнуров. Ведется этот процесс в такой последовательности: сначала
скомплектованный блок, за исключением первой и последней тетрадей, сталкивают на корешок и верхний обрез, зажимают между переплетными досками в тисках так, чтобы корешок блока выступал за кромки досок на 5—10 мм (рис. 51) .

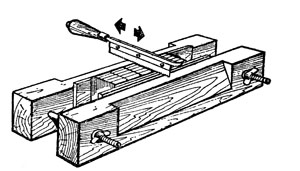

Рис. 51. Разметка и пропилка блока зажатого в переплетных тисках.

При шитье блока на три шнура сначала надо найти середину корешка и прочертить карандашом линию, перпендикулярную ему, такие же линии наносят и посередине каждой половины корешка. Затем, отступив на 15 мм от верхнего и нижнего обрезов блока, а у книги, которая будет обрезаться,— на 20 мм, делают еще две метки. Три средние линии будут обозначать место расположения шнуров (при шитье на два шнура места их расположения находятся на расстоянии, равном одной трети длины корешка), две боковые — место выхода иглы с ниткой. Размеченный таким образом корешок надо пропилить. Для этого берут мелкозубую пилку (нож) и слегка надрезают корешок по двум крайним линиям. Ширина и глубина средних линий пропила зависит от толщины шнура, на котором будет сшиваться блок. Пропил можно расширить до нужных размеров шлидовкой, ромбическим или трехгранным напильником. Если пропилы окажутся мелкими или узкими, шнур будет выступать над корешком, при этом шить блок труднее. Глубокие и широкие пропилы могут привести к недостаточно плотной сшивке блока, и шнуры будут
видны внутри тетрадей.

Закончив пропилку, стопку тетрадей извлекают из тисков (пресса) и присоединяют к ней первую и последнюю тетради, на которые уже прикреплены приклейные или накинуты пришивные форзацы. На корешковой части этих двух тетрадей или на кромках форзацев делают пометки карандашом против пропилов.

На сшивальный станок натягивают шнуры так, чтобы они находились точно против средних пропилов на корешках тетрадей.

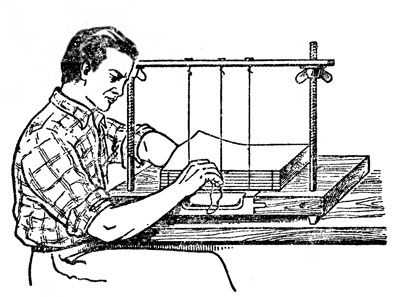

Рис. 52. Поза человека, работающего на сшивальном станке.

Шитье блока обычно ведется от последней тетради к первой (рис. 52), поэтому их укладывают слева от станка последней тетрадью вверх и корешком к станку. Взяв верхнюю тетрадь, ее поворачивают последней страницей (форзацем) вниз, раскрывают на середине и укладывают на основание станка, совмещая метки соответствующих пропилов со шнурами.

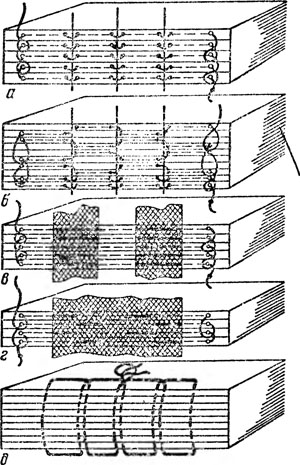

Рис. 53. Виды шитья нитками вручную: а — на три шнура; б — в две тетради; в — на тесьму; г — на марлю, широкую тесьму с прошивкой; д — втачку.

Иглой с ниткой прокалывают корешок чуть выше сгиба по метке у нижнего обреза и протягивают нитку внутрь тетради, оставляя снаружи кончик 50— 60 мм с узлом (рис. 53, а). Затем прокалывают иглой корешок тетради, не доходя 2—3 мм до первого шнура, и вытягивают нитку наружу. Примерно на таком же расстоянии левее шнура вводят иглу снова внутрь тетради. Нитка как бы охватывает шнур. Таким же образом «обшивают» второй и третий шнуры. После этого иглу с ниткой по метке у верхнего обреза тетради выводят наружу и слегка натягивают, опускают верхнюю часть тетради и прижимают в сгибе. Берут очередную тетрадь. Раскрывают ее посредине и, перевернув последними страницами вниз, опускают

на прошитую уже тетрадь. Иглу с ниткой вводят в пропил (прорез) у верхнего обреза (в том месте, где она вышла из предыдущей тетради) внутрь очередной тетради и, пропуская ее через ближний пропил, выводят наружу. В этот же пропил, но уже за шнуром, вводят иглу снова внутрь тетради. Обшив таким образом все остальные шнуры и выведя нитку наружу, опускают листы тетради, прижимают их к ранее прошитой, а нитку натягивают и связывают с выступающим из первой тетради кончиком. В такой же последовательности прошивают третью тетрадь. Выведенную наружу нитку, после того как она будет натянута, пропускают между первой и второй прошитыми тетрадями и, охватив петлей нитку, скрепляющую ранее прошитые тетради, затягивают. Подобный двойной узел прочно скрепляет тетради в верхней и нижней частях блока. Такой же узел завязывают и после прошивки следующих тетрадей. Последняя тетрадь прошивается аналогично первой с той разницей, что прокол по меткам делается в нижней части ее корешка, чтобы не повредить шарнир форзаца. Если фальчик у форзаца тканевый, его лучше предварительно проколоть шилом, чтобы игла с ниткой проходила свободно.

Описанным выше способом сшивают сравнительно тонкие книги. Более толстые книги во избежание чрезмерного утолщения корешка сшивают несколько иначе. Две первые (а потом и две последние) тетради сшивают, как и в первом случае. Введя иглу с ниткой в третью тетрадь у ближайшего обреза, выводят ее наружу в пропил перед первым шнуром и направляют уже за ним в четвертую тетрадь (рис. 53, б). Выведя иглу с ниткой перед вторым шнуром, ее направляют за шнуром снова в третью тетрадь. Обшив третий шнур, иглу с ниткой вводят в пропил (за шнуром) четвертой тетради и выводят наружу по метке у обреза. Закрепив тетради с ранее сшитыми, приступают к шитью следующей пары тетрадей.

Шитье книжных блоков на узкой тесьме (рис. 53, в) не

отличается от шитья на шнурах. По-иному делают только раз-метку корешка. Вначале на станке укрепляют две-три тесьмы (в зависимости от формата книги). Подобранные в блок и выровненные на корешок и головку тетради кладут на основание станка и прижимают корешковой частью к тесьме. Отступив на 1—2 мм от обеих сторон кромок тесьмы, параллельно им проводят по корешковой части тетрадей линии карандашом. Боковые линии размечают, как при шитье на шнурах. После чего блок снимают, отбросив первую и последнюю тетради, помещают его между двумя фанерками в тисках и ножом или шлицовкой делают по карандашным пометкам неглубокие прорези.

Блок, сшитый на тесьме, раскрывается лучше — на весь формат, но такое скрепление менее прочное и годится лишь для блоков, состоящих из 6—8 тетрадей.

При одновременном шитье нескольких блоков на шнурах их нельзя прошивать нитками, так как в дальнейшем это не позволит передвигать по ним сшитые блоки. Все стежки должны быть натянуты одинаково, нитку нужно тянуть вдоль корешка, чтобы не разрезать тетради на сгибе. При огибании тесьмы или шнуров нитки не должны образовывать петли, надвязывать нитки следует только со стороны корешка.

При шитье книжного блока на широкой тесьме или марле их прошивают нитками (рис. 53, г). Этим достигается более прочное скрепление тетрадей. При шитье одновременно нескольких блоков между ними нужно помещать прокладку высотой 60—80 мм, так как передвижение сшитых блоков здесь исключено.

Отдельные книги, скрепленные до ремонта бесшвейным способом, а также подшивки газет можно сшить втачку или впро-кол, т. е. не в сгиб корешка, а вдоль него (рис. 53, д). Для этого разобранную книгу или комплект газет сталкивают на корешок и верхний обрез, промазывают корешок клеем, захватывая на 5 мм кромку корешкового поля вдоль сгиба первой и последней тетрадей, и наклеивают тканевую ленту (длиной на 20—30 мм короче и шириной на 60 мм больше толщины корешка), тщательно приглаживая по корешку и кромкам. За-тем, отступая на 3—4 мм от корешка, прочерчивают по ткани линию. По этой линии примерно через 25—30 мм делают шилом сквозные проколы и прошивают по этим отверстиям книгу прочными нитками, сначала в одну сторону, а затем в обратную. Затяжки получаются равномернее, если шить двумя иглами, пропуская их одновременно в одно отверстие навстречу друг другу. Пропустив нитки в последнее отверстие, их связывают и обрезают.

После прошивки тканевую ленту наклеивают на слизурки, а затем вклеивают форзацы. Сшитый таким образом блок книги достаточно прочен, но плохо раскрывается. Поэтому сшивать книги втачку следует только в крайних случаях.
