ИЗГОТОВЛЕНИЕ КНИЖНОГО БЛОКА МЕТОДОМ ШИТЬЯ





Процесс переплета книги можно разделить на несколько этапов (рис. 45), в каждом из которых необходимо завершить все работы, так как доделки в отдельных случаях невозможны без того, чтобы не разрушить уже сделанное ранее.











Рис. 45. Стадии переплета книги: а — скомплектованный книжный блок; б — сшитый блок с закрепленными концами шнуров и проклеенным корешком; в — блок, обрезанный с трех сторон; г — блок с закругленным и оклеенным корешком; д — блок с прикрепленными картонными сторонками; е — книга с оклеенным корешком и уголками; ж — готовая книга с оклеенными покровным материалом сторонками.









Начинать работы следует с комплектовки блока, т. е. подбора просмотренных и реставрированных тетрадей в последовательности колонцифр и сигнатур. Скомплектовав книжный блок, его кладут под груз для обжимки.

Прежде чем приступить к шитью книжного блока, надо подготовить и прикрепить к первой и последней тетрадям форзацы, которые служат для скрепления блока с переплетной крышкой. В зависимости от конструкции (рис. 46) они бывают цельнобумажные, представляющие собой сложенный пополам (в машинном направлении) лист плотной бумаги, размеры которого после фальцовки должны соответствовать формату книги, и составные из двух бумажных листов, соединенных в корешковой части полоской ткани — фальчиком. Последние прочнее и применяются в книгах большого объема и в тех, которыми чаще пользуются.

В зависимости от того, как крепятся форзацы к тетрадям, их подразделяют на приклейные, прошивные, пришивные, накидные. Наиболее распространены в современных книжных изданиях приклейные и прошивные форзацы.







Рис. 46. Конструкция форзацев: а — цельнобумажный; б — составной.

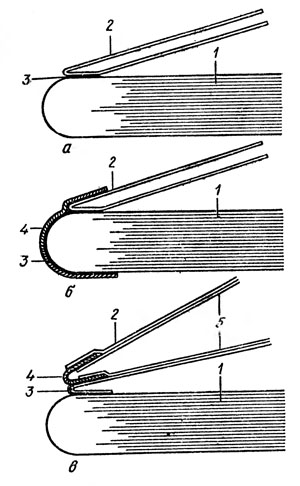

Рис. 47. Приклейной форзац: а —простой; б — простой с окантовкой; в — выклейной (1 — тетрадь; 2 — форзац; 3 — клеевой слой; 4 — окантовочная ткань; 5 — бумажные листы для выклейки).







Простой приклейной форзац (рис. 47, а) — это сфальцованный в один сгиб лист бумаги, который промазывают клеем по полоске шириной 3—4 мм вдоль фальца и наклеивают на первый лист первой тетради и последний лист последней тетради блока, отступая на. 1—1,5 мм от их корешковой кромки (рис. 47). Чтобы повысить прочность такого форзаца, его после приклейки окантовывают вместе с тетрадью полоской ткани или бумаги (рис. 47, б).

При изготовлении альбомов, записных книжек и других беловых изделий применяется так называемый выклейный форзац (рис.47, в), который состоит из четырех бумажных листов и тканевого фальчика. По высоте все листы должны быть равны высоте блока, а по ширине лист, приклеиваемый к тетради,— на 5 мм больше ширины блока; лист, который будет соединяться с переплетной крышкой,— равным формату блока, а листы 5, идущие на выклейку внутренней части форзаца,— на 5 мм уже его ширины. Ширина тканевого фальчика 18—20 мм, длина равна высоте блока.



Вначале приклеивают к тетради широкий лист, на него наклеивают фальчик с присоединенным к нему листом, равным по формату параметрам книги. Затем, внутреннюю часть выклеивают тонкой белой или декоративной бумагой.

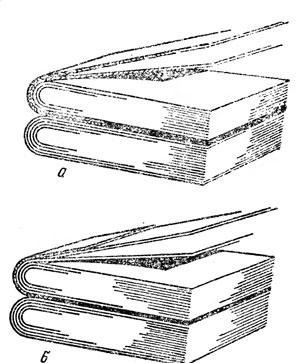

Рис. 48. Прошивной форзац: а — цельнобумажиый; 6 — составной с тканевым фальчиком.



Прошивные форзацы в отличие от приклейных скрепляются с первой и последней тетрадями при сшивке блока. Наиболее простой из них — цельнобумажный прошивной форзац (рис. 48, а), т. е. сфальцованный в один сгиб лист плотной бумаги, по ширине на 5—6 мм превышающий ширину книжного блока. На эту величину отгибают корешковую часть форзаца, которую потом при шитье блока заводят за корешок первой (последней) тетради и вместе с ней пришивают к марле, шнурам или тесьме, а после шитья приклеивают к корешковому полю второй (предпоследней) тетради. Для большей прочности отогнутую кромку форзаца оклеивают тканевым фальчиком. Фальчик промазывают клеем и накладывают на форзац так, чтобы один его край точно совпадал с линией сгиба. При накладывании форзаца на тетрадь тканевый фальчик должен находиться со стороны, которой он будет прикрепляться к сторонкам крышки. Этот форзац называется прошивным с закрытым фальчиком.

Составной прошивной форзац с тканевым фальчиком (рис.
48, б) делается несколько иначе. Для него используют два
бумажных листа, по длине равных длине блока; ширина листа, прилегающего к тетради, должна быть на 5—6 мм больше ширины блока, а листа, приклеиваемого к переплетной крышке, меньше на эту же величину. Фальчик вырезают из коленкора,
ледерина или другой технической ткани длиной, равной длине блока, и шириной 15—20 мм в зависимости от формата издания.

Сначала на широкий лист кладут узкий так, чтобы его кромка находилась на расстоянии 5 мм от кромки нижнего листа На таком же расстоянии от кромки верхнего листа кладут полоску бумаги и промазывают обе кромки клеем. Затем снимают вспомогательную полоску бумаги и раздвигают листы так, чтобы расстояние между промазанными кромками листов увеличилось на 10—12 мм. Сверху промазанных клеем листов накладывают тканевый фальчик лицевой стороной вниз, приглаживают его рукой и притирают потом косточкой через бумажку. После чего отгибают корешковую часть форзаца на 5—6 мм на сторону широкого листа. Сушат составные форзацы под грузом и прикрепляют к тетрадям только после полного высыхания. Такой форзац по своей прочности вполне пригоден для больших по объему книг. К тому же он не тянет первый лист и не уменьшает корешкового поля титульного листа.
