ИЗГОТОВЛЕНИЕ КНИЖНЫХ ПЕРЕПЛЕТНЫХ КРЫШЕК

Переплетные крышки по конструкции бывают цельнокрытые и составные (рис. 62).

Цельнокрытая крышка имеет две картонные сторонки, наклеенные вместе с отставом на сплошную полосу переплетного материала. У составных переплетных крышек также две картонные сторонки, покрытые бумагой или тканью, и тканевый корешок с наклеенным на него отставом. Иногда материалом в тон корешка оклеивают и уголки крышек.
Переплетные крышки подразделяются также на твердые и мягкие, обрезные и с кантами (выходящие за пределы книжного блока края крышки или обложки). Различаются они и по наружному покрытию: бумажные, картонные, тканевые, пластмассовые, кожаные.

ГОСТом «Обложки и крышки переплетные» предусмотрено девять типов обложек и переплетных крышек книжных изданий, выпускаемых промышленным способом.

Обложки и переплетные крышки цельнобумажные, цельно-картонные не сложны в изготовлении: их просто выкраивают из соответствующего материала, иногда производят биговку (т. е. наносят углубление в виде прямой линии) по месту раскрывания готовой крышки.

Рис. 62. Переплетные крышки: а — цельнокрытая; б — составная.

или тонкого картона вырезают отстав, равный по длине сторонкам, а по ширине — дуге корешка книжного блока ±0,5 мм. Покровный материал раскрывают так, чтобы по длине он был на 30—40 мм больше длины блока, а по ширине равнялся сумме ширины двух картонных сторонок плюс толщина блока (длина дуги корешка) и плюс 50—55 мм на расставы и загиб по передним срезам сторонок.

Кроить ткань следует в долевом направлении (по отношению к длине блока).

Заготовку раскладывают на столе изнаночной стороной вверх. Отмечают карандашом линию, делящую ее в середине на две равные по ширине половины, и промазывают клеем. Точно по центру, с одинаковыми отступами от нижнего и верхнего срезов заготовки, накладывают отстав. Затем слева и справа от него на расстоянии, называемом шпацией (сумма ширины отстава и двух расставов или длина дуги корешка книжного блока плюс 13— 14 мм), накладывают сторонки, следя за тем, чтобы их края были параллельны друг другу, а верхние и нижние обрезы находились на одной линии (рис. 63, а). Сторонки и отстав слегка прижимают к проклеенному покровному материалу и в таком виде заготовку крышки примеряют к книжному блоку (рис. 63, б). Если будет замечен перекос, его тут же устраняют.

Крышку, снятую после примерки с блока, кладут на стол
лицевои стороной вверх и через бумагу приглаживают рукой и притирают косточкой. Переворачивают внутренней стороной вверх, срезают углы у покровного материала с таким расчетом, чтобы линия среза находилась от угла картонной сторонки примерно на расстоянии, равном полуторной толщине картона. Кромки покровной ткани вначале по верхнему и нижнему обрезам слегка натягивают, заводят на картонные сторонки, прижимают к ним и притирают косточкой. Затем таким же образом приклеивают кромки по передним обрезам крышки (рис.63, б).

При изготовлении цельнобумажной крышки, прежде чем присоединить отстав, в средней части заготовки (по шпации) следует наклеить полоску марли такой ширины, чтобы она заходила на 10—15 мм под картонные сторонки. Длина марлевой полоски должна соответствовать высоте бумажной заготовки.

После проведения всех описанных операций цельнотканевую (цельнобумажную) крышку остается только высушить под грузом или зажать между параллельными досками в тисках. При одновременной сушке нескольких крышек их следует проложить картоном или фанерками, не забыв вставить картонную прокладку в более тонкой корешковой части.

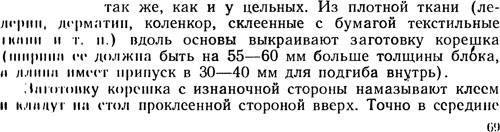

Составные переплетные крышки в отличие от цельнокрытых содержат несколько большее количество конструктивных элементов. При их изготовлении картонные сторонки и отстав заготавливаются

ее размещают отстав (рис. 64, а). Справа и слева от него, с соблюдением тех же расчетов и условий, что и при изготовлении цельнокрытой крышки, накладывают картонные сторонки (рис. 64, б).

Сторонки и отстав слегка прижимают к корешку, переворачивают все вместе лицевой стороной вверх и через бумагу приглаживают рукой и притирают косточкой. Затем переворачивают на оборотную сторону, подгибают и, немного натянув, прижимают к сторонкам концы корешка (рис. 64, в) и приглаживают косточкой. В таком виде заготовку крышки примеряют к книжному блоку (рис. 64, г).

При надобности к картонным сторонкам приклеивают уголки из того же материала, что и корешок, выкроенные в форме трапеции: нижнее основание примерно 90 мм, верхнее — 50 мм, высота — 30 мм. Промазывать кистью такие полоски не очень удобно, поэтому поступают следующим образом. На стеклянную, пластмассовую, металлическую пластинку или кусок картона наносят клей и прижимают материал изнаночной стороной: на него переходит достаточный и ровный слой. Затем заготовку (рис. 64, д слева) наклеивают на наружный угол картонной сторонки с таким расчетом, чтобы ее верхняя продольная кромка выступала примерно на полуторную толщину картона сторонки за ее угол, а площади свободных крыльев были бы одинаковы.


Рис. 64. Изготовление составной переплетной крышки: а — наклейка отстава на корешок; б — прикантовка картонных сторонок; в — подклейка концов корешка; г — примерка на блок; д — наклейка уголков; е — заделка закругленного угла.

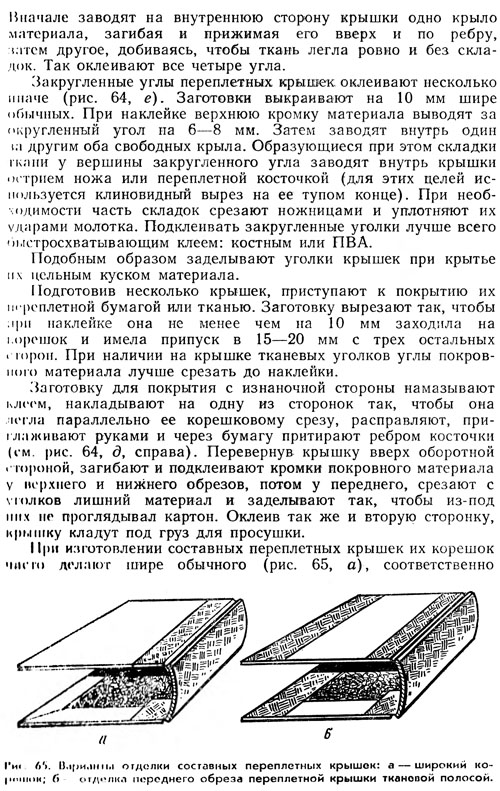

этому увеличивают по ширине и его заготовку. Такие крышки по переднему обрезу можно оклеить сплошной полоской ткани (рис. 65, б), из которой сделан корешок.
