9.7 Стартер скутера Honda Dio

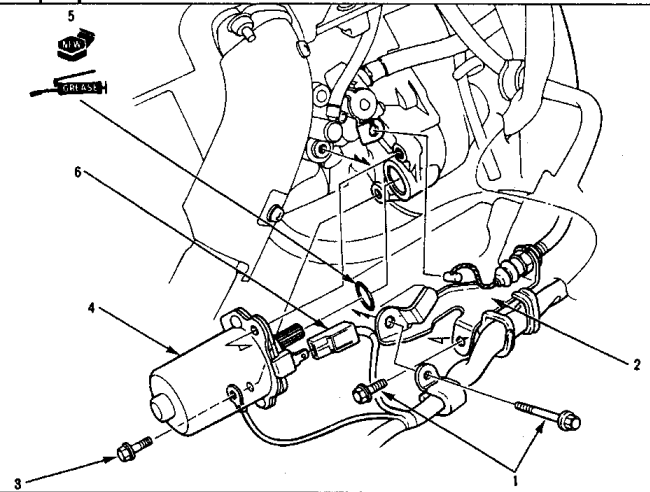

Рис. 106. Снятие и установка стартера. 1 - болт крепления, 2 - кронштейн троса управления масляным насосом, 3 - болт крепления стартера, 4 - стартер, 5 - кольцевое уплотнение, 6 - разъем стартера.

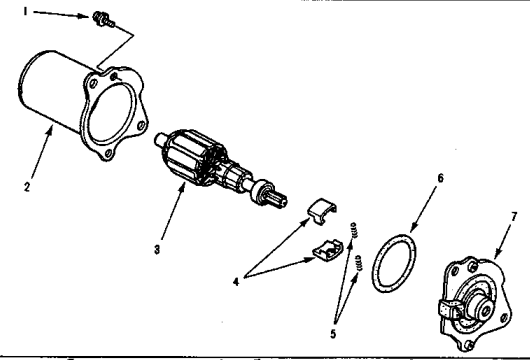

Рис. 107. Разборка и сборка стартера. 1 - болт крепления, 2 - статор, 3 - якорь, 4 - щеткодержатель, 5 - пружину, 6 - кольцевое уплотнение, 7 - передняя крышка стартера.
