9.3 Генератор скутера Honda Dio

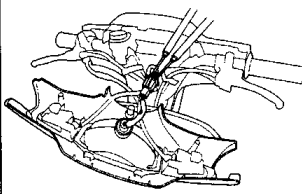

Проверка на двигателе Проверьте напряжение, выдаваемое генератором. а) Запустите двигатель. б) Включите освещение, переключатель света фар - в положение "HI". в) Измерьте напряжение. Номинальное напряжение (при 5000 об/мин)................12,6-13,6 В Рис. 99

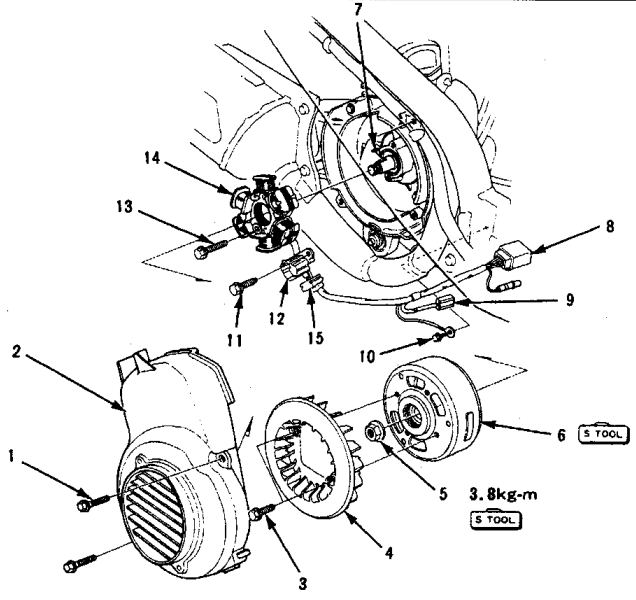

Рис. 100. Разборка и сборка генератора. 1 - болт крепления, 2 - кожух вентилятора, 3 - болт крепления, 4 - вентилятор системы охлаждения, 5 - фланцевая гайка, 6 - ротор (маховик), 7 - шпонка, 8 - провод генератора, 9 - разъем стартера, 10 - болт крепления, 11 - болт крепления генератора импульсов, 12 - генератор импульсов, 13 - болт крепления статора, 14 - статор, 15 - предохранительная втулка.
Проверка генератора 1. Проверьте сопротивление обмоток генератора. Номинальное сопротивление: обмотка зарядки..............0,2-1,0 Ом обмотка освещения.........0,1-0,8 Ом 2. Измерьте сопротивление резистора. Номинальное сопротивление: 6,7 0м, 5Вт......................4,7-5,3Ом 5,9 Ом, 30 Вт....................5,6-6,2 Ом
Рис. 101
