Проверка переднего дискового тормоза скутера Honda Dio

1. Измерьте свободный ход рычага тормоза и при необходимости отрегулируйте его.

Номинальный ход...................10-20 мм

2. Измерьте диаметр поршня главного тормозного цилиндра.

Номинальный диаметр............10,957-10,984 мм

Минимальный диаметр.......10,910 мм

3. Измерьте диаметр главного тормозного цилиндра.

Номинальный диаметр....................11,000-11,043 мм

Максимальный диаметр........11,05 мм

4. Измерьте диаметр поршня цилиндра переднего, тормоза.

Номинальный диаметр....................30,148-30,198 мм

Минимальный диаметр........30,290 мм

5. Измерьте диаметр цилиндра переднего тормоза.

Номинальный диаметр....................30,230-30,280 мм

Максимальный диаметр........11,05 мм

6. Измерьте толщину тормозного диска.

Номинальная толщина..............3,0 мм

Минимальная толщина..............2,5 мм

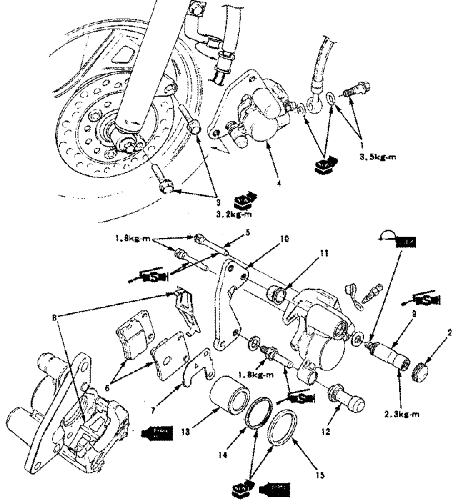

Рис. 88. Суппорт переднего тормоза (SK50M). Разборка и сборка.

1 - перепускной болт и шайба, 2 - крышка направляющего пальца, 3 - болты крепления суппорта, 4 - тормозной суппорт, 5 - направляющие пальцы колодок, 6 - тормозные колодки, 7 - установочная пластинка, 8 - разжимная пружина, 9 - направляющий палец, 10 - кронштейн суппорта, 11 - крышку направляющего пальца, 12 - втулку, 13 - поршень, 14 - чехол, 15 - манжета.
