Аккумуляторная батарея скутера Honda Dio

9.1

Аккумуляторная батарея скутера Honda Dio

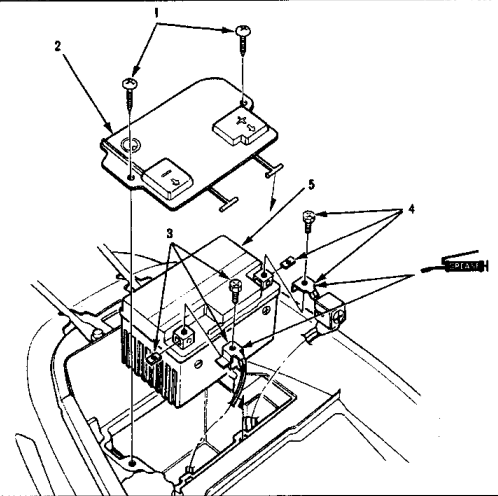

Рис. 95.

1 - винты крепления крышки аккумуляторной батареи, 2 - крышка, 3 - отрицательная клемма, 4 - положительная клемма, 5 - аккумуляторная батарея.

Рис. 96 Рис. 97

Проверка аккумуляторной батареи

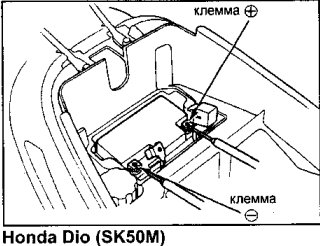

Проверьте напряжение на выводах аккумуляторной батареи, если оно ниже номинального, зарядите аккумуляторную батарею. (рис. 96)

Номинальное напряжение.. 13,0-13,2 В

Минимальное напряжение.........12,3 В

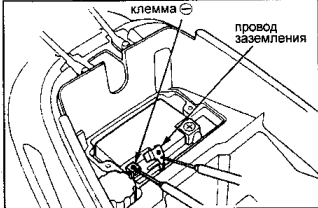

Проверьте с помощью амперметра отсутствие замыкания на массу электрооборудования.

Максимальный ток........................1 мА (рис. 97)

9.2

Регулятор напряжения (выпрямитель) скутера Honda Dio

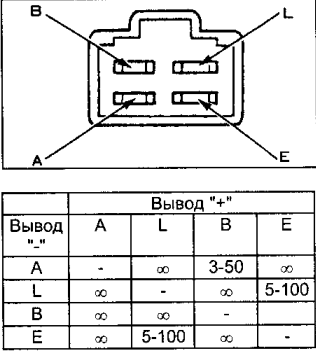

Проверьте сопротивление между выводами выпрямителя.

Рис. 98
