8.2

Проверка узла переднего тормоза скутера Honda Dio

1. Измерьте свободный ход рычага тормоза и при

необходимости отрегулируйте его.

Номинальный ход....................10-20 мм

2. Измерьте диаметр внутренней поверхности

тормозного барабана.

Номинальный диаметр............95,0 мм

Максимальный диаметр..........95,5 мм

3. Измерьте толщину тормозных накладок.

Номинальная толщина..............3,0 мм

Минимальная толщина..............2,0 мм

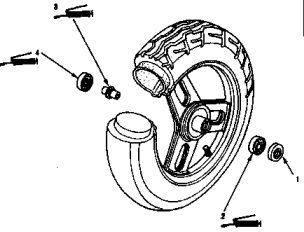

Рис. 80.

1 - пыльник, 2 - левый подшипник,

3 - дистанционная втулка, 4 - правый подшипник.

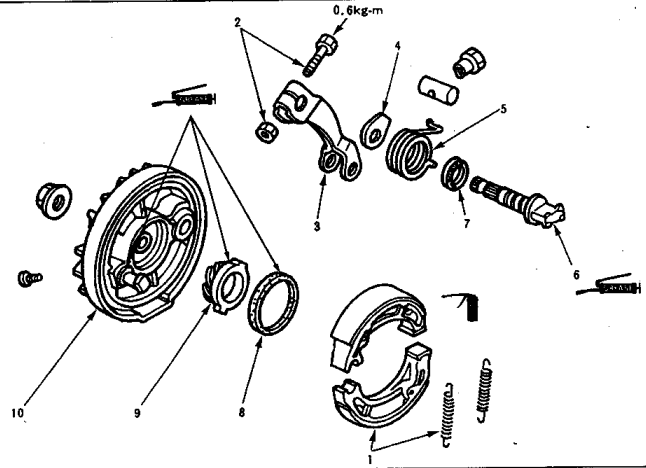

Рис. 81. Разборка и сборка узла переднего тормоза (SK50M).

1 - тормозные колодки с пружинами, 2 - болт крепления, 3 - рычаг, 4 - индикатор износа накладок, 5 - возвратная пружина, 6 - разжимной кулачок, 7 - сальник разжимного кулачка, 8 - пыльник, 9 - шестерня спидометра, 10 - корпус узла переднего тормоза.

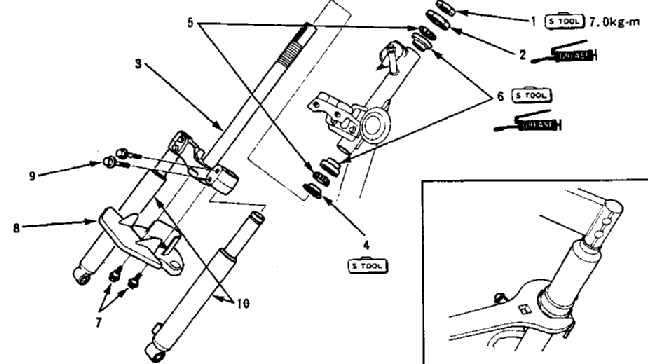

Рис. 82. Рулевая колонка (SK50M).

Разборка и сборка. 1 - гайка крепления рулевой колонки, 2 - верхняя крышка, 3 - рулевая колонка, 4 - нижняя крышка, 5 - подшипники, 6 - крышки подшипников, 7 - болты крепления, 8 - крепление переднего крыла, 9 - болт крепления, 10 - передняя вилка.

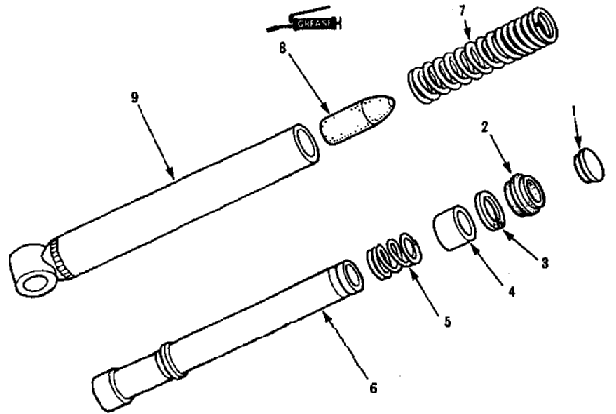

Рис. 83. Передняя вилка (SK50M).

Разборка и сборка. 1 - крышка пера передней вилки, 2 - пыльник, 3 - стопорное кольцо, 4 - втулки, 5 - пружина хода отдачи, 6 - неподвижная труба пера передней вилки, 7 - пружина пера передней вилки, 8 - резиновый демпфер, 9 - подвижный наконечник.
