Пружинно-гидравлический амортизатор мотоцикла Днепр-12
Пружинно-гидравлические амортизаторы мотоцикла
представляют собой легкосъемные и взаимозаменяемые узлы.
Эластичным элементом амортизатора является несущая пружина 4 (рис. 22).
Гашение колебаний осуществляется гидравли-
ческим амортизатором двухстороннего действия,
расположенным в корпусе 7 амортизатора. Корпус представляет собой
герметичный сосуд, закрытый сверху гайкой 6 и сальником 33, через
который проходит шток 9. Внутри корпуса помещен цилиндр 8 амортизатора,
в котором поршень 27, закрепленный на штоке гайкой 15, совершает
возвратно-поступательное движение.
В нижней части цилиндра амортизатора находится клапан сжатия 26 в сборе,
а на верхнем торце поршня расположен перепускной клапан, состоящий из
тарелок 22, 24 и пружины 23. В верхней части цилиндра установлена
направляющая 28 штока, обойма 31 с сальником 33.
Пружинно-гидравлический амортизатор имеет регулировочное устройство
кулачкового типа (11 — подвижный кулачок, 12 — неподвижный кулачок) для
изменения жесткости несущих пружин в зависимости от нагрузки и состояния
дороги. Регулируется жесткость пружин на два положения: нижнее — пружины
устройством не поджаты (соответствует нагрузке — водитель и пассажир в
коляске); верхнее — пружины устройством поджаты (соответствует
максимальной нагрузке или езде по плохим дорогам).
Регулировка производится поворотом специальным ключом подвижного кулачка
II против часовой стрелки до фиксации его в верхнем положении.

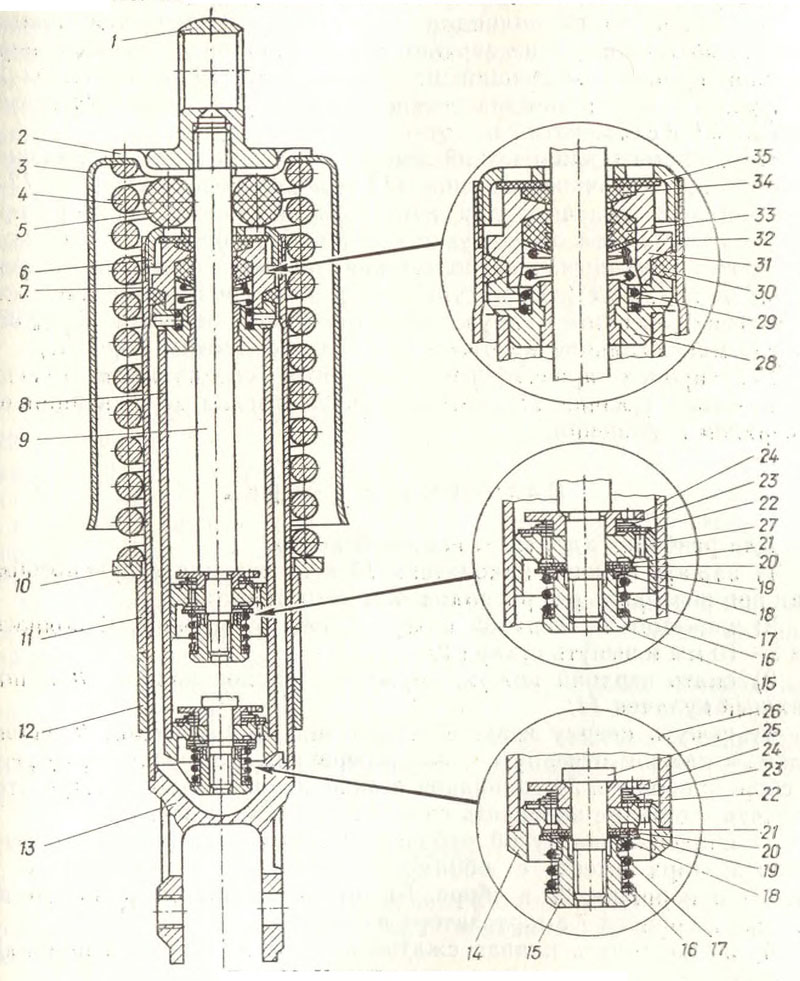

Рис. 22. Устройство амортизатора:
1 — верхний наконечник; 2 — сухарь; 3 — верхний кожух; 4 — пружина; 5 —
буфер; 6 — гайка; 7 — корпус амортизатора; 8 — рабочий цилиндр; 9 —
шток; 10 — опорное кольцо; 11 — подвижный кулачок; 12 — неподвижный
кулачок; 13 — нижний наконечник; 14 — корпус клапана; 15 — гайка клапана
отдачи; 16 — регулировочная шайба клапана отдачи; 17 — пружина клапана
отдачи; 18 — шайба клапана отдачи; 19 — тарелка клапана отдачи; 20 —
диск клапана отдачи; 21 — дроссельный диск клапана отдачи; 22 — тарелка
клапана; 23 — пружина перепускного клапана; 24 — ограничительная тарелка
перепускного клапана; 25 — стержень клапана сжатия; 26 — клапан сжатия в
сборе; 27 — поршень; 28 — направляющая штока; 29 — пружина сальника; 30
— сальник; 31 — обойма сальников; 32 — шайба сальника; 33 — резиновый
сальник штока; 34 — войлочный сальник штока; 35 — нажимная шайба
