Изделия для крепления электротехнических устройств на судне

§ 2.3. Изделия для крепления электротехнических устройств на судне

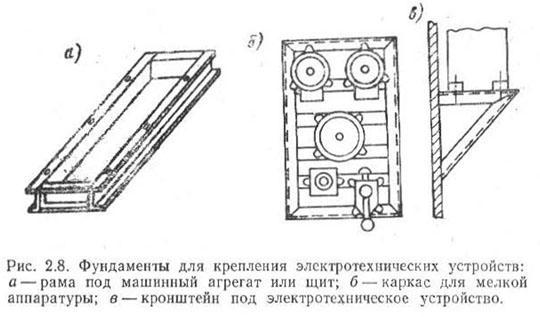

Электрические машины, преобразовательные агрегаты, трансформаторы, электрораспределительные щиты и другие устройства массой более 100 кг крепят на специально изготовленных рамах - фундаментах, представляющих собою сварную конструкцию (рис.2.8, а).
Если несколько электрических аппаратов размещают рядом, то их целесообразно устанавливать и крепить на общем каркасе, сваренном из профильного проката (рис. 2.8, б).

Некоторые электротехнические устройства целесообразно крепить на фундаментах типа кронштейнов (рис. 2.8, в).

Для установки и крепления электротехнических устройств с нагрузкой 100—200 Н на одну точку крепления применяют скобы различной конфигурации.

Скобы Г-образные для приварки (рис. 2.9, а) изготовляют из полосовой стали толщиной 4—6 мм. Высота скоб В равна 30—150 мм.

Скобы Z-образные имеют высоту от 30 до 100 мм (рис. 2.9, в) и от 30 до 60 мм (рис. 2.9, г).

Скобы П-образные изготовляют из полосовой стали толщиной 4—6 мм. Высота скобы В составляет

от 30 до 150 мм, длина А 60—140 мм для рис. 2.9, д и 60 мм для рис. 2.9, е.

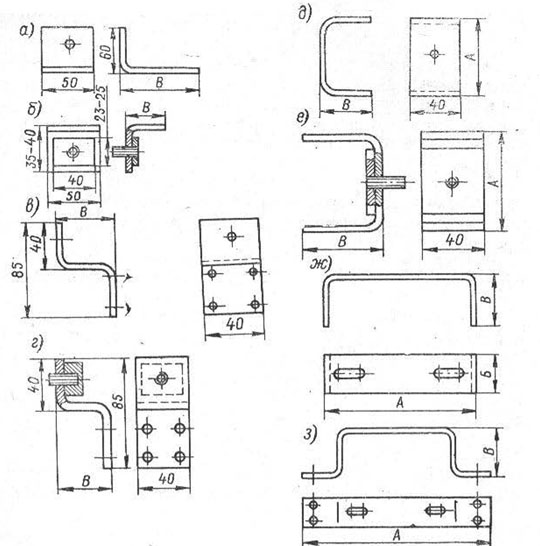

Рис. 2.9. Скобы для крепления электротехнических устройств: а — Г-образная для приварки; б — то же, со шпилькой; в—Z-образная для крепления на винтах; г—то же, со шпилькой; д — П-образная для приварки; е — то же, со шпилькой; ж — П-образная с перфорацией для приварки; з — П-образная с перфорацией и лапами для крепления.

Скобы П-образные с перфорацией для приварки и привертывания изготовляют из полосовой стали толщиной 3—4 мм, шириной 30 мм. Высота скоб от 30 до 150 мм для крепления аппаратов и от 30 до 350 мм для крепления светильников. Эти скобы применяют также для крепления штепсельных разъемов типа РШВ2 и

РШВЗ, выключателей типов Т-4 и Т-5, а также соединительных коробок типа Т-9.
