Машины для изготовления оболочковых форм из
сухой смеси - часть 3
четырехпозиционная карусельная машина модели
2Б31
В качестве примера автоматической машины со
свободной засыпкой смеси на плиту и диафрагменной подпрессовкой
формирующейся оболочки приводится четырехпозиционная карусельная машина
модели 2Б31 (рис. 114).
На поворотном столе машины устанавливают четыре модельные плиты 1 со
встроенным электрическим нагревом. При повороте стола каждая модельная
плита обдувается сжатым воздухом и покрывается разделительным составом
из специальных форсунок 2. Управление опрыскиванием осуществляется от
специальной кнопки на пульте управления 3.
Вращение поворотного стола машины происходит по часовой стрелке. Возле 1
позиции автомата установлен механизм 4 выдачи готовых оболочковых
полуформ на конвейер. Под модельной плитой на этой же позиции имеется
устройство 5 для съема отвержденной оболочки с плиты. На II позиции
установлены поворотный бункер 6 и привод поворота плиты. Над поворотным
бункером имеется специальный бункер-дозатор 7 для автоматического
пополнения песчано-смоляной смесью поворотного бун-кера в процессе
работы автомата. На III и IV позициях происходит отверждение оболочковых
полуформ за счет тепла, получаемого от модельной плиты и проходной
электрической печи инфракрасного нагрева.
Постоянство нагрева модельных плит в печи поддерживается автоматическими
терморегуляторами.

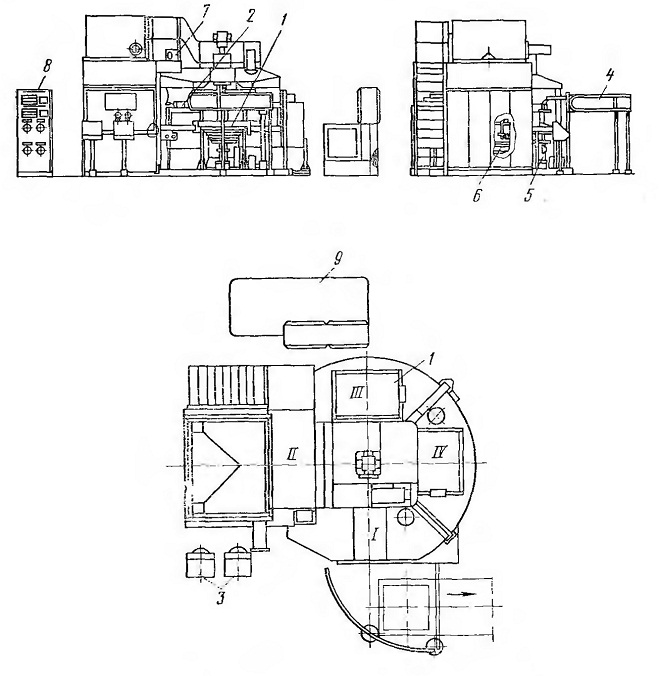

Рис. 114. Общин вид автомата, модели 2Б31
Схема электрооборудования предусматривает
возможность работы машины на автоматическом и наладочном режимах.
Управление всеми перемещениями механизмов осуществляется с помощью
соответствующих кнопок, установленных на пульте управления.
В автомате 2Б31 использован метод формирования оболочек с дополнительной
подпрессовкой смеси. Это достигается с помощью резиновой диафрагмы,
установленной в поворотном бун-кере. Такая подпрессовка увеличивает
скорость формирования оболочки и ее прочность.
Электроаппаратура машины установлена в шкафе 8, а гидроаппаратура — в
шкафе 9.
Техническая характеристика машины 2Е31
Производительность (при толщине
оболочки 10—11 мм)..........80 полуформ
в час
Размер модельных плит, мм . . . 600X800
Количество модельных плит, шт. . 4
Вместимость поворотного бункера,
кг..............................150
Мощность установленного электрооборудования, кВт............104
Габаритные размеры, мм . . . . 4620Х3350ХХ3400
