Машины для изготовления оболочковых форм из
сухой смеси - часть 2
Автоматические машины. Наибольшее
распространение в промышленности получили двухпозиционные автоматические
машины АКФ-2 конструкции НИИТАвтопром. Формирование оболочки на этой
машине осуществляется методом свободной насыпки с помощью поворотного
бункера. Автомат рассчитан на работу с модельными плитами, снабженными
встроенными электронагревателями.

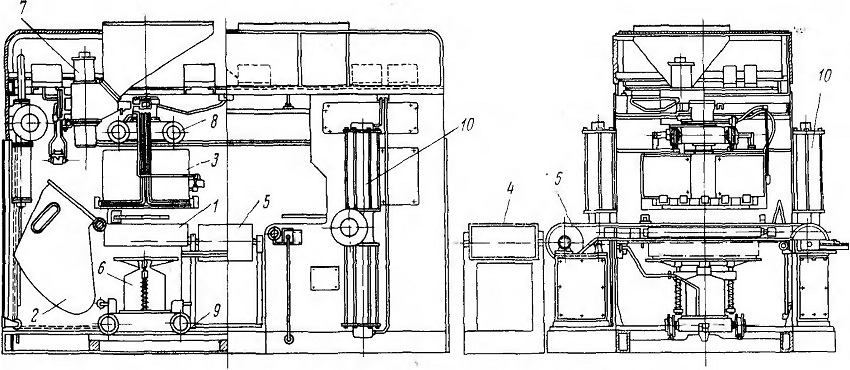

Двухпозиционная машина АКФ-2 (рис. 113) имеет на каждой позиции
модельную плиту 1, шарнирно соединенную с поворотным бункером 2.
Колпаковая печь 3,-передвигаясь с одной рабочей позиции на другую,
выполняет операции отверждения оболочки, перемещения и сбрасывания ее на
ленточный транспортер 4 посредством промежуточного транспортера 5. Съем
оболочковой полуформы производится съемником 6, который перемещается от
позиции к позиции вместе с колпаковой печью и по окончании процесса
отверждения полуформы поднимает ее над модельной плитой и выталкивает
под колпаковую печь. Загрузка песчано-смоляной смеси в поворотные
бункера производится в верхнем опрокинутом положении их посредством
загрузочных устройств 7. Колпаковая печь и съемник установлены на
верхней 8 и нижней 9 тележках, которые перемещаются от позиции к позиции
при помощи двух пневматических цилиндров и цепных тяг.
Аппаратура управления автоматов смонтирована в специальном шкафу,
расположенном рядом с машиной. При наладке автомат может быть переключен
на полуавтоматическую работу. По автоматическому циклу установка
работает следующим образом. Получив первичную команду, модельная плита
поворачивается пневматическим цилиндром 10 и реечным механизмом на 360°,
захватывая при этом и опрокидывая на себя бункер с песчанонсмоляной
смесью. Специальное реле времени, отсчитав выдержку плиты под смесью,
дает команду на поворот модельной плиты в исходное положение.
Зафиксированная в исходном положении модельная плита с образовавшейся
оболочкой накрывается колпаковой печью. После отверждения полуформы
автоматически производится ее съем, подъем колпаковой печи и
передвижение тележек 8 и 9 на вторую позицию. Перемещения съемника
синхронизированы с перемещениями колпаковой печи. Передвигаясь на вторую
позицию, колпаковая печь на пол-пути механически сбрасывает оболочковую
полуформу на конвейер. На второй позиции цикл изготовления оболочковой
полуформы повторяется.
Рис. 113. Двухпозиционная автоматическая
установка АКФ-2
Техническая характеристика машины АКФ-2
Производителпность (при толщине
оболочки 11—12 мм)............60—65 полу-
форм в час
Размеры модельных плит, мм . . 400 x850
Количество модельных плит, шт. . 2
Количество поворотных бункеров,
шт................................2
Количество колпаковых печей,
шт................................1
Количество съемников, шт. ... 1
Вместимость поворотного бункера,
кг............... До 200
Мощность нагревателей плиты,
кВт..............................12
Мощность нагревателей колпаковой печи, кВт.....: . . . 15
