Элементы установок для изготовления оболочковых
форм и стержней из сырой песчано-смоляной смеси
Основным элементом установок, используемых для изготовления оболочковых
форм и стержней из сырых песчано-смоляных смесей, является пескодувная
(или пескострельная) машина, с помощью которой смесь надувается в
горячую модельную оснастку. Пескодувный способ уплотнения смеси является
наиболее прогрессивным, обеспечивающим высокое качество стержней и форм.

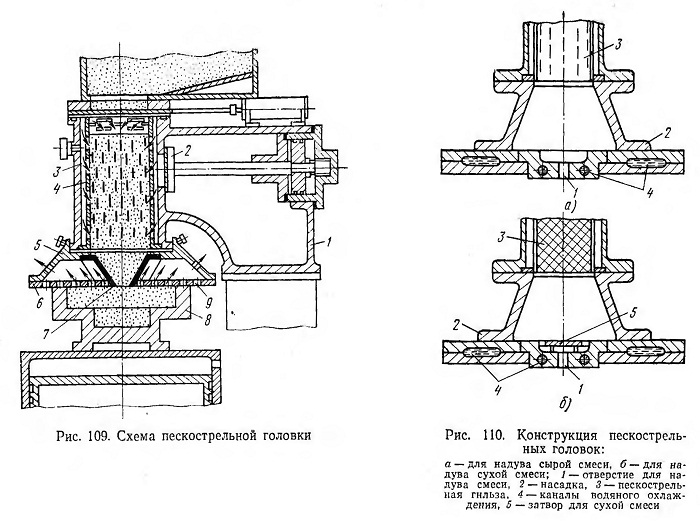

Схема пескострельной головки машины представлена на
рис. 109. Нагретая модельная оснастка 8 устанавливается на столе машины,
которая поднимаясь, прижимает ее к надувной плите 6. Сжатый воздух из
резервуара 1 через дутьевой клапан
2 поступает в пескострельный резервуар 3. Давление в нем мгновенно
повышается, и воздух ударно действует на столб песчаносмоляной смеси,
выталкивая его через конусный насадок 7 в нагретую модельную оснастку,
благодаря чему в нем формируется стержень или форма. Гильза 4 имеет на
боковой поверхности прорези, через которые действует сжатый воздух,
уменьшая трение смеси о стенки. Воздух из модельной оснастки отводится
через специальные щелевидные отверстия 9, предусматриваемые в надувной
плите или самой оснастке.
Для изготовления форм и стержней различной конфигурации и размеров
пескострельные машины снабжают сменными насадками 5. В зависимости от
конструкции надувной плиты пескострельные головки применяют как для
надува сырой песчаносмоляной смеси (рис. 110, а), так и для сухой
плакированной смеси (рис. 110, б). В последнем случае для предотвращения
самопроизвольного высыпания из насадка сухой смеси после ее надува в
оснастку над надувным отверстием устанавливают специальную пластинку на
штырях, а вместо металлической гильзы с прорезями применяют гильзу с
отверстиями, покрытую снаружи плотной сеткой из синтетического волокна.
